MXQシリーズエアスライドテーブル

SOLH MXQ 経済的な空気圧スライドテーブルは、SMC MXQ シリーズと互換性があります。デュアルピストン駆動の無予圧循環ボールガイドレールを採用し、MXSよりも高さを低く軽量な超薄型・軽量一体型ユニットとして構成し、繰り返し位置決め精度±0.02mmを実現しています。位置決めピン穴による三面取付（底面、側面、軸方向）が可能です。ボアサイズはφ6～25mm、標準ストロークは10～150mm、オプションで0～5mmのストロークアジャスターもございます。内蔵マグネットによりマグネットスイッチに適合し、オイルフリー動作にも対応します。費用対効果の高い基本的なリニアアクチュエータは、予算重視のプロジェクトに適合し、小型電子部品やプラスチック部品の軽負荷高周波搬送や標準精度の自動組立ラインに広く使用されています。

お問い合わせを送信

製品説明

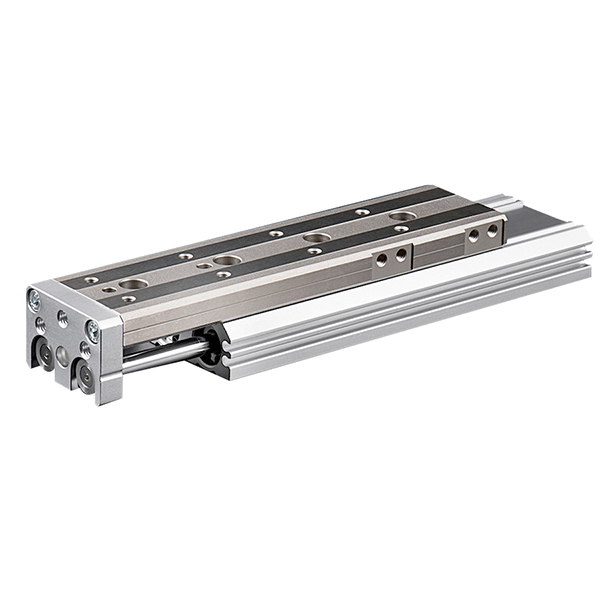

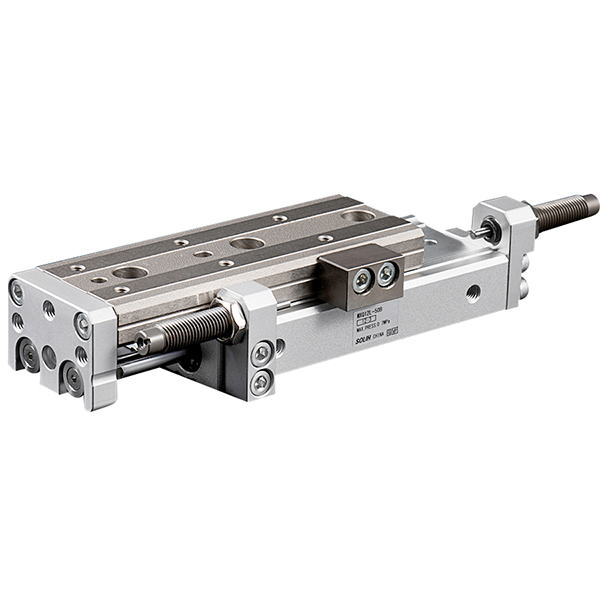

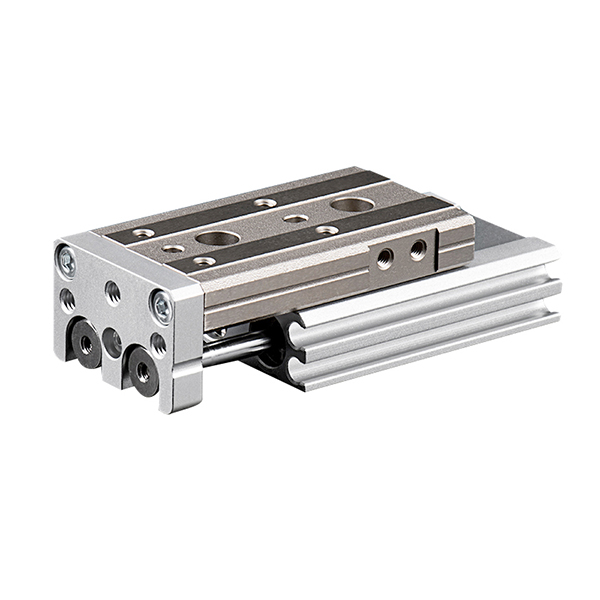

MXQシリーズ空気圧スライドテーブル |循環ボールガイド/エコノミータイプ

ブランド: SOLH by Richge Technology

製品概要

SOLH MXQ シリーズは、デュアルピストン駆動システムと再循環ボールガイドレールを備えた経済的なコンパクトな空気圧スライドテーブルです。極薄・軽量の一体構造を採用し、繰り返し精度±0.02mmの安定した中精度直線運動を実現します。従来の「シリンダー + 外部ガイド」の組み合わせに代わる費用対効果の高い代替品として、信頼性の高い動作性能を維持しながら、設備コストを大幅に削減します。一般的な自動化ハンドリングや標準的な精密組立シナリオに最適で、大量自動生産ラインに推奨される基本的なリニア駆動ソリューションです。

コア構造と動作原理

-- デュアルピストン複動ドライブ：デュアルピストン構造の採用により、同一ボアサイズの単気筒スライドに比べて2倍の出力推力が得られます。高周波サイクリック動作時に振れやたわみのない、同期した安定した直線運動を保証します。

-- 循環ボールガイドレール：無予圧循環ボールガイド設計を採用し、スムーズな軽荷重移動と低製造コストを特徴とします。安定した±0.02mmの繰り返し位置決め精度を維持し、中精度の自動化要件を十分に満たします。

-- 超薄型・軽量一体型ボディ：シリンダとスライドテーブルの一体構造により、MXSシリーズに比べて高さ10%低く、質量22%軽くなり、スペースの限られた機器でもコンパクトな設置レイアウトを実現します。

-- 柔軟な三面取り付け: プリセットされた精密位置決めピン穴により、底面、側面、軸方向の3方向固定に対応します。現場での設置と位置決めの手順が簡素化され、全体的な組み立て効率が向上します。

-- 内蔵磁気誘導設計: D-M9□およびA93シリーズ磁気スイッチ用の予備側取り付け溝を備えた標準内蔵磁気リング。フラッシュマウント設計により構造的な干渉が回避され、安定した位置信号フィードバックが保証されます。

完全なモデルコーディングルール

1. 型式例：MXQ16-50AS-M9BW

位置	コード	仕様の説明
1	MXQ	シリーズコード：循環ボールガイド付デュアルシリンダスライドテーブル
2	6/8/12/16/20/25	チューブ内径(mm)
3	10/20/30/40/50/75/100/125/150	標準ストローク(mm)
4	ブランク/AS/AT/A	ストローク調整: ブランク = 調整なし。 AS=フロントエンド0~5mm調整; AT=後端0~5mm調整; A=両端0~5mm調整
5	M9B/M9N/A93 + W/L	磁気スイッチ: M9B(NPN)/M9N(PNP)/A93;ワイヤー長さ：W=1m / L=3m
6	FR/B	オプションの接尾辞: FR=軸方向の配管。 B=両端ゴム緩衝材

2. 標準注文参考例

-- MXQ20-75A-FR-M9NL：ボア20mm、ストローク75mm、両端ストローク調整、軸方向配管、PNP電磁スイッチ、電線長3m

一般的なコア技術仕様

パラメータ項目	技術データ
内径範囲	6 / 8 / 12 / 16 / 20 / 25mm
標準ストローク範囲	10～150mm（ボアサイズに応じて増加）
動作モード	複動式
使用圧力範囲	0.15～0.7MPa（最適：0.5MPa）
耐圧力	1.05MPa
周囲温度	-10℃～+60℃（凍結のないこと）
繰り返し位置決め精度	±0.02mm
最高動作速度	50~500 mm/s (水平適用 ≤300 mm/s 推奨)
バッファモード	標準のゴム製緩衝材。オプションの油圧バッファー (MXQ6 を除く)
エアポートサイズ	M3×0.5(φ6); M5×0.8（φ8～φ25）
潤滑モード	オイルフリー動作
取付方法	位置決めピン穴による底面・側面・軸方向三面固定

出力力と荷重の目安表（@0.5MPa、水平設置）

注：ストロークが長くなり、動作速度が速くなると負荷容量は減少します。安全率 ≥2;垂直荷重には許容トルクの検証が必要です

内径(mm)	モデル	理論推力(N)	最大水平荷重(kg)	最大垂直荷重(kg)	重量(kg)
6	MXQ6	12	0.5	0.25	0.10
8	MXQ8	22	1.0	0.5	0.18
12	MXQ12	40	1.8	0.9	0.32
16	MXQ16	70	3.0	1.5	0.52
20	MXQ20	110	5.0	2.5	0.85
25	MXQ25	170	8.0	4.0	1.45

アプリケーションシナリオと製品選択の比較

1. MXQ シリーズの優先アプリケーションシナリオ

-- 一般的な自動処理: 標準的な精度要件を備えた小型電子部品、端子、プラスチック部品、軽量モジュラー治具の循環搬送に最適です。

-- コスト重視の自動化プロジェクト：高精度MXSシリーズのコスト効率の高い代替品として、安定した基本性能を維持しながら、装置全体のコストを30％以上削減します。

-- 超コンパクトなスペースレイアウト：MXSスライドに比べて本体高さが低く、軽量なため、非常にコンパクトな自動装置の垂直設置スペースを節約できます。

-- 中精度軽負荷動作: ±0.02mmの位置決め要求があり、高剛性や耐トルク性が要求されない作業条件に最適です。

-- 高頻度ショートストロークサイクリング: 10~50mmのショートストローク内で長期の繰り返し動作に信頼性があり、従来の分割シリンダと外部ガイドの組み合わせを効果的に置き換えます。

2.MXQ vs MXS vs MXH |コアSMCスライドテーブル比較

比較項目	MXQ（循環ボール・経済的）	MXS（クロスローラー・プレシジョン）	MXH（超細径・ロングストローク）
ガイドタイプ	再循環ボール (予圧なし)	クロスローラー（予圧ゼロクリアランス）	極細ボールガイド
位置決め精度	±0.02mm	±0.01mm	±0.03mm
剛性・耐トルク性	中（耐重トルク性が悪い）	最高（耐たわみ性、耐トルク性に優れる）	一般的な
ストローク範囲	10～150mm	10～150mm	5～60mm
価格レベル	安い（コストパフォーマンスが高い）	中～高	中くらい
重さ	最軽量	中くらい	ライト
最優秀アプリケーション	一般的な自動化、コスト効率の高いアップグレード	精密な組み立て、たわみ防止の作業条件	ロングストローク動作、極狭空間

プロの選定ポイント

-- ボアサイズのマッチング：ワーク重量や取付方向に応じて適切なボアサイズを選定してください。水平荷重は定格の50％以内、垂直荷重は定格の25％以内に管理し、長期間安定してご使用ください。

-- ストロークの選択とマージンの予約：機種選定の際は5～10mmのストローク余裕を持たせてください。正確なストローク校正が必要な場合は、AS/AT/A 微調整サフィックス (0 ～ 5mm トリミング) を採用してください。

-- 柔軟な取り付け選択: 水平マテリアルハンドリング用の底部取り付け。横方向の固定設置用のサイドマウント。 Z軸スタッキングおよび多層機器アセンブリの軸方向取り付け。

-- バッファ構成の最適化：従来の低速動作用の標準ゴム緩衝材です。動作速度が300mm/sを超える場合、または積載質量が5kgを超える場合は、オプションの油圧バッファを設置してください（MXQ6モデルは対象外）。

-- 位置検出構成: M9B/M9N/A93 磁気スイッチと互換性があります。両側の埋め込み溝はデュアルスイッチの取り付けをサポートし、正確なその場での伸縮信号フィードバックを実現します。

一文の要約

SOLH MXQシリーズの経済的な空気圧スライドテーブルは、軽量循環ボールガイドとデュアルピストン一体構造を採用しており、超軽量薄型ボディ、±0.02mmの安定した中精度、低コストを特徴としており、一般産業オートメーションや軽精度組立用の従来のシリンダとガイドの組み合わせに代わる最も費用対効果の高い代替品として機能します。
