超小型高精度空気圧スライドテーブル MXJシリーズ

ブランド: SOLH by Richge Technology

製品概要

     SOLH MXJシリーズは、微小精密直線駆動を目的とした超小型・高精度エアスライドテーブルです。超コンパクトな設置面積、ミクロンレベルの位置決め精度、軽量構造、多方向取り付け互換性を特徴としており、3C 電子処理、精密検出、マイクロアセンブリ、高周波ショートストローク周期操作などの限られたスペースでの自動化ステーションに最適です。これは、小型自動化シナリオ向けの主流の高精度マイクロ リニア アクチュエータとして機能します。

コア構造と設計機能

     -- 駆動モード：複動双方向動作、内径φ4.5/6/8/12/16mm、5～50Nの微～軽荷重範囲をカバーします。

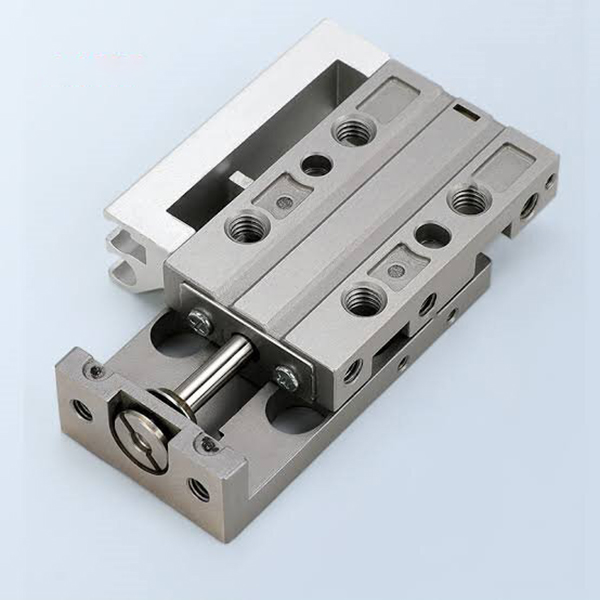

     -- プレミアム構造: マルテンサイトステンレス鋼ボディと一体型リニアボールガイドレールを採用。耐荷重構造はピストンロッドのシール動作から隔離されており、高剛性と超低摩擦動作を実現します。

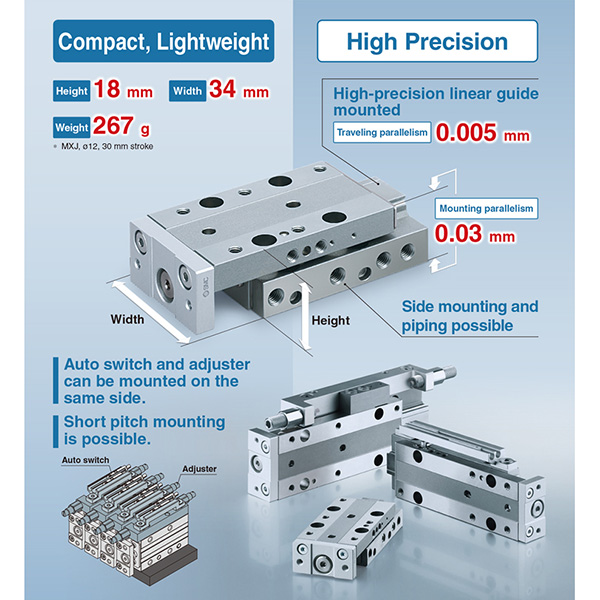

     -- ミクロンレベルの精度: 移動平行度 0.005mm、取り付け平行度 0.03mm、垂直度 0.01mm で、高度なプロセスでも超安定した高精度位置決めを保証します。

     -- 超コンパクトサイズ: Φ4.5 ボアモデルで高さわずか 10mm、Φ12 ボアモデルで高さ 18mm の超薄型ボディ設計。同等の MXQ スライドテーブルより 30% ～ 50% 小さく、高密度レイアウトステーションのスペース利用率を最大化します。

     -- 柔軟な多面取り付け: 精密な位置決めピンホールにより、上面、底面、および側面の 3 面取り付けをサポートし、さまざまな狭い密集した機器レイアウトに適応します。

     -- ユニバーサルセンサー互換性: デュアル磁気スイッチ溝を標準装備。ストローク5mm以上のモデルにはM9Bマグネットスイッチを2個取り付けることができます。対称構造設計により、現場での左右のスイッチや配管の互換性が可能です。

     -- 調整可能なバッファリングと制限: ノイズと衝撃を軽減する標準のデュアルエンドゴム製バッファ。オプションのシングルエンド/デュアルエンド金属ストロークリミッタにより、0 ～ 5mm の調整可能なストローク範囲を備え、超高精度の位置決めを実現します。

完全なモデルコーディングルール

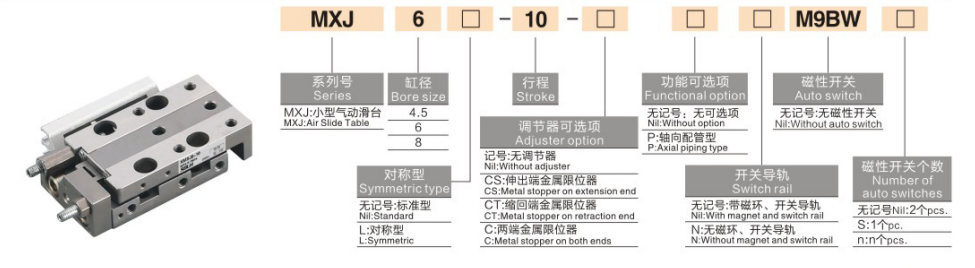

   1. 型式例：MXJ6-10-CS-M9B

   2. 標準注文参考例

     -- MXJ4.5-5：標準タイプ、マグネットスイッチなし、ボア4.5mm、ストローク5mm、複動形

     -- MXJ8-15-B-2M9B: ボア 8mm、ストローク 15mm、デュアルエンドメタルリミット、2 個の M9B 磁気スイッチ

     -- MXJ12-20-L: 対称タイプ、ボア12mm、ストローク20mm、側配管リバーシブル

主な技術仕様 (@0.5MPa、複動)

   1. マイクロ仕様（φ4.5 / φ6 / φ8）

   2.小型仕様（φ12・φ16）

主要な競争上の利点

   1. ミクロンレベルの超高精度と安定性

     -- 高精度リニアボールガイドレールと組み合わせた一体型加工により、±0.01mmの繰り返し位置決め精度と超低平行度誤差が保証され、マイクロ検出および微細位置決めプロセスの厳しい精度要件を完全に満たします。

   2.超小型・省スペース設計

     -- 最小高さわずか10mmの超薄型・超短ボディ構造。垂直方向と水平方向の超狭いスペースに適応する三面取り付け設計により、従来のスライドテーブルと比較して設置スペースを40％以上節約し、高密度の自動生産ラインに最適です。

   3. 軽量＆高周波高速応答

    -- 最適化されたステンレス鋼の軽量構造 (40 ～ 500g) により、移動慣性が効果的に低減されます。動作速度は50～500mm/sで、毎分300サイクル（cpm）を超える安定した高周波動作をサポートし、生​​産効率を高めます。

   4. オイルフリー動作と超長寿命

     -- 低摩擦耐摩耗性シーリングとオイルフリー設計を採用し、クリーンな作業場やわずかに油の多い産業環境に適合します。耐久性に優れた構造構成により、500 万サイクル以上の耐用年数を保証し、長期にわたる安定したメンテナンスフリー動作を実現します。

   5. 柔軟な設置を可能にする対称リバーシブルデザイン

     -- 対称のエアポートとスイッチ溝構造により、現場での配管とセンサーの取り付けの左右の交換が可能になり、方向の制限がなくなり、現場でのデバッグと構造適応の柔軟性が大幅に向上します。

取付形状と代表的な用途

   1. 取付方法

     -- 上部取り付け: 正確な位置決めピンホールを備えたスルーホールを介して固定され、ワー​​クピースの上部取り付けおよび高精度の位置決めシナリオに適しています。

     -- 底部取り付け: 底部のネジ穴で固定され、安定性と信頼性が高く、標準的な機器の表面取り付けに適用できます。

     -- 側面取り付け: 側面のネジ穴で固定され、垂直方向のスペースが限られていて、複数のスライドが密に平行に配置されている機器に最適です。

   2. 典型的なアプリケーションシナリオ

     -- 3C エレクトロニクス: チップの処理と搬送、カメラレンズの焦点合わせ、マイクロコンポーネントの積層、ボタン寿命耐久性テスト

     -- 精密検出: プローブの位置決め、CCD カメラの正確な移動、微小寸法測定、光学式微調整

     -- マイクロアセンブリ：自動ネジロック、端子圧着、精密部品挿入、小型治具駆動

     -- 医療機器: マイクロポンプの精密制御、小型バルブの切り替え、小型器具の伸縮位置決め

3 ステップの迅速な選択ガイド

   1. 負荷によるボアの選定

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg。安定した精度の動作のために、50% 以上の負荷安全マージンを確保してください。

   2. 脳卒中の確認

     -- 標準ストローク範囲: 5 ～ 50mm。高頻度の使用条件下ではショートストローク（5～20mm）を優先し、より高い精度と動作安定性を確保します。

   3. 構成のマッチング

     -- 位置モニタリング: 双方向ストローク位置フィードバック用に 2 つの M9B 磁気スイッチを装備します。

     -- 精度制限: 0 ～ 5mm の調整可能な正確なストローク位置を実現するには、デュアルエンド メタル リミット (B) を選択します。

     -- 取り付けの適応性: 密集したステーション レイアウトの場合は側面取り付けを選択し、標準的な表面設置の場合は底面取り付けを選択します。

一文の要約

     SOLH MXJ シリーズの超小型高精度空気圧スライド テーブルは、ミクロンレベルの位置決め精度、三面柔軟な取り付け、軽量高周波動作、およびオプションの調整可能な金属リミッターを備えており、3C エレクトロニクス、精密検出、マイクロアセンブリ、および医療オートメーション機器で広く使用されているコスト効率の高い高精度マイクロリニア アクチュエータとして機能します。
