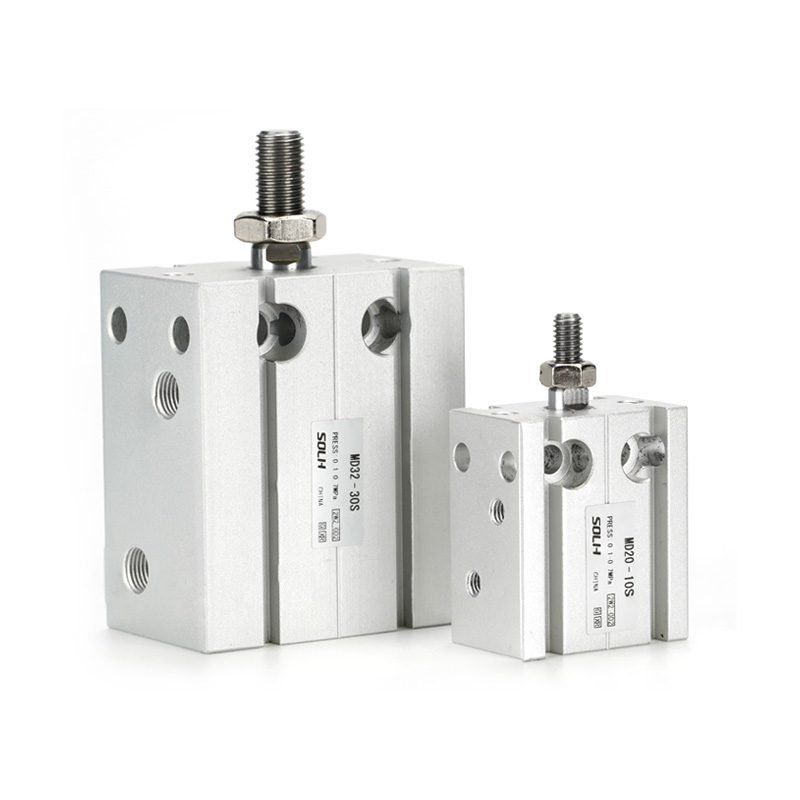

MDシリーズ マルチマウント自在取付形薄形シリンダ

ブランド：Richge Technology の SOLH

製品シリーズ概要

     SOLH MDシリーズは、全円取付穴、極薄ブロック形状、任意角度取付が可能な多位置自由取付ミニチュアシリンダの標準品です。狭く限られた機器スペース、高密度レイアウト、軽負荷の間欠排出および位置決めワークステーション向けに設計されています。

     5 つの完全なサブモデルは、単ロッド/両ロッド、単動/複動、固定/調整可能なストロークの要件をカバーします。

     -- MD：片ロッド複動（標準ユニバーサル形）

     -- MSD：片ロッド単動（バネ出し）

     -- MTD：片ロッド単動（スプリング後退）

     -- MDD：両ロッド複動形（ねじれ防止回転なし）

     -- MDJ：両ロッド複動、後方ストローク調整付

ユニバーサルコア技術仕様表

構造設計とコア性能の利点

  1. フル6方向多位置取付

     -- シリンダー本体の前後左右上下に均一なタップ穴が配置されています。任意の平面および任意の角度で固定できます。複数のシリンダーを並べて平行に配置することで、キャビネットのスペースを最大限に活用します。

  2.極薄ブロック軽量ボディ

     -- 標準的な丸胴シリンダーよりも肉厚を 30% ～ 50% 薄くし、本体を軽量アルミニウム合金ダイカストにより小型化した機構設計を実現。

  3. 自己潤滑ピストンロッドベアリング

     - ピストンロッドに統合された低摩擦自己潤滑ブッシュ、オイルフリー操作、長寿命、安定したスムーズな動き。

  4. マグネットスイッチ取付溝を標準装備

     -- シリンダー本体の両側に専用の台形スライド溝があります。余分なブラケットを必要とせずに磁気リードスイッチの組み立て、分解、位置変更が簡単に行えます。

  5. 内蔵フロントゴム緩衝パッド

     -- ロッドエンドに組み込まれたバッファが衝撃振動を吸収し、動作ノイズを低減し、小さな治具やワークピースを保護します。

  6. 拡張可能なダブルロッドと調整可能なストロークバリエーション

     -- MDD ダブルロッド: 強力な耐ねじれ性能、ゼロ回転たわみ、横荷重下でも安定したリニアガイド

     -- MDJ 調整可能なストローク: ストローク制限調整用の後部微調整ネジ、可変の位置決め長要件に柔軟に対応

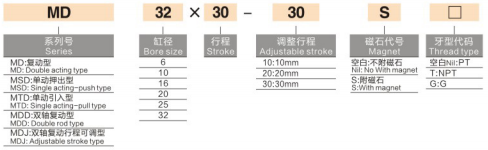

完全なモデル命名規則

  1. 型式1：標準片ロッド複動形 MD16×30S

     -- MD = シリーズ記号 片ロッド複動形薄形シリンダ

     -- 16 = ボア径 (mm)

     -- 30 = 基本ストローク長さ (mm)

     -- S = 内蔵磁気リング (空白 = 磁石なし)

  2.モデル2：調整式両ロッド MDJ20×20-10S

     -- MDJ = 両ロッド複動、リヤストローク調整付

     -- 20 = 内径 (mm)

     -- 20 = 固定ベースストローク

     -- 10 = 調整可能な追加ストローク (総移動量 = 20 + 10 = 30mm)

     -- S = 内蔵磁気リングのオプションの接尾辞

理論出力推力表（単位：N）

ステップバイステップの選択ガイドと代表的なアプリケーション

  1. コアセレクションの審査ルール

     -- スペース制限優先: 狭い設置キャビティ、密なレイアウト、マルチアングル取付需要 → MD シリーズブロックコンパクトシリンダを選択

     -- 荷重条件のスクリーニング: 横たわみのない純粋なアキシアル軽荷重 → 標準 MD 片ロッド。横ねじれ・偏り横荷重あり→MDD両ロッド回り止めモデル

     -- ストローク調整要求: 可変位置決め移動には細かいリミットが必要 → MDJ 調整ストローク両ロッド バリアント

     -- 位置信号フィードバック: PLC ストローク検出用の CMSH/DMSH 磁気スイッチでサフィックス S を追加

  2. 典型的な産業用途のシナリオ

     -- 3C および半導体オートメーション: ミニ治具のクランプ、材料の押し込み、コンポーネントの圧着、正確な位置決めステーション

     -- 一般自動化装置：ワークブロック、ステーション切替、小型直線往復機構

     -- 家電製品およびハードウェアの組み立て: 小さな部品の圧入、スナップ留め、マイクロ接着剤の塗布

     -- 包装・食品機械：軽荷重物搬送、製品クランプ、自動仕分け分離

一文の要約

     SOLH MD 多方向フリーマウントコンパクトシリンダは、単ロッド/両ロッド、単動/複動、調整可能なストロークの MDJ バリエーションをカバーし、完全 6 面取付穴、内蔵バッファおよびオプションの磁気リングを備え、超薄型軽量設計で、3C、半導体、パッケージングおよびミニオートメーション機器における軽荷重のクランプ、イジェクトおよび位置決めに最適です。
