エアシリンダー

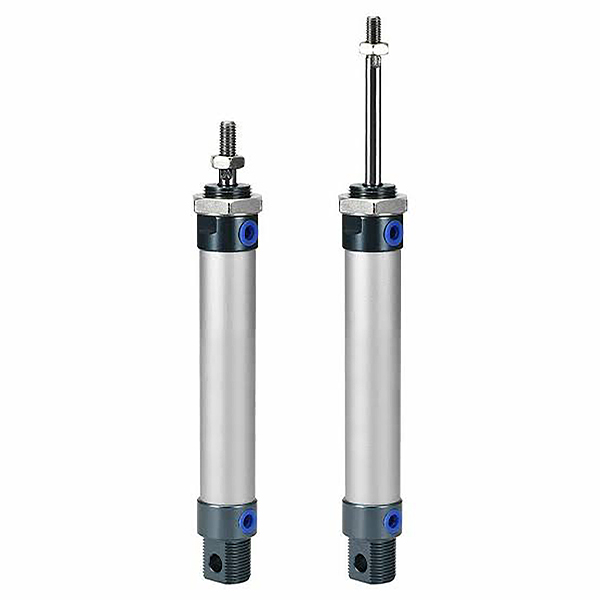

SOLH MAL 軽量アルミニウム合金ミニ空気圧シリンダは、軽量自動化用途向けに設計された超経済的なコンパクト アクチュエータです。硬質アルマイト処理を施したアルミ製バレルとエンドキャップ、防錆ステンレス製ピストンロッドを採用し、従来のMAシリーズシリンダと比較して15％の軽量化と全長約10mmの短縮を実現し、調達コストを大幅に削減しました。 MA および CM2 シリンダとの優れた寸法互換性が特徴で、簡単な交換と低コストの機器の改造が可能です。両端ねじロックアセンブリの採用により、連続運転中の安定した構造性能が保証されます。流線型の丸型ボディにより、分解、点検、メンテナンスが容易です。バリエーションの完全なポートフォリオには、標準的な複動、スプリング単動パワーオフ リセット タイプ、同期両ロッド ユニット、ストローク調整可能な MALJ バージョンが含まれており、さまざまな軽負荷直線運動の要件に対応します。標準のゴム製バンパーが軽度の衝撃と騒音を吸収し、高速で頻繁なサイクリングに備えてオプションの調整可能なエアクッションを使用できます。油貯留溝を内蔵した低摩擦複合シールにより、オイルフリーメンテナンスフリーを実現し、寿命は500万回に達します。オプションの内蔵磁気リングは、SMC M9B および Airtac CS1-G 磁気センサーとシームレスに連携し、リアルタイムのピストン位置フィードバックと PLC 自動リンケージ制御を実現します。安定した量産と迅速な注文処理に支えられたこれらの予算に優しいシリンダーは、乾燥した低粉塵の作業環境下で電子機器組立、包装機械、軽工業オートメーションに広く適用されています。

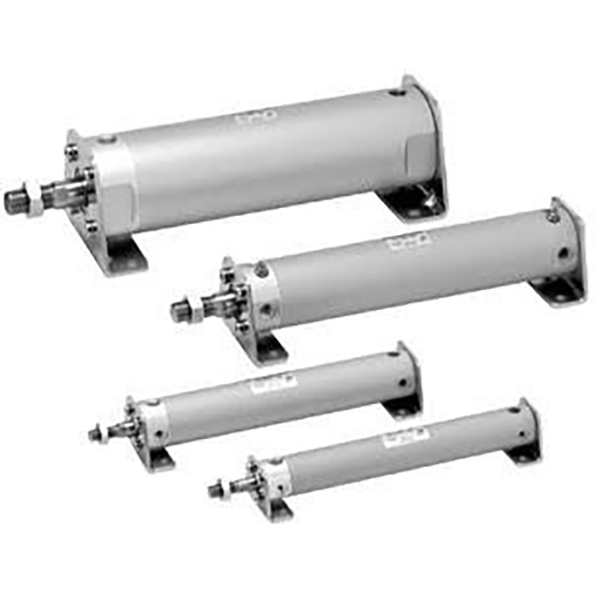

SOLH CG1/CDG1 アルミ製軽量丸形空気圧シリンダは、内径 φ20 ～ 100 mm をカバーし、SMC CA1 シリーズの直接寸法置き換えとして機能します。押し出しアルミニウムのバレルとエンドキャップ、硬質クロムメッキのピストンロッドで構成されており、従来の標準シリンダーよりも30％軽量であり、優れた放熱性を備えています。ネジロック式のエンドキャップ構造により、分解やメンテナンスが容易です。 90°間隔で4方向に配置されたエアポートにより、自由度の高い配管レイアウトが可能です。標準複動形のCDG1Bをはじめ、単動形スプリング伸縮形のCG1S・CG1T、両ロッド同期シリンダCG1W、六角形回り止めロッドシリンダCG1Kなど豊富なバリエーションを揃えています。 CDG1 モデルには、位置フィードバック用の M9B/A93 磁気スイッチと互換性のある内蔵磁気リングが装備されています。ラバークッションを標準装備。接尾語 高速運転時の衝撃音を低減するエアクッションはオプションです。低摩擦複合シールは低い始動圧力を実現し、800万サイクルを超える耐用年数でオイルフリー動作をサポートします。基本形、フート形、フランジ形、クレビス形、トラニオン形の複数の取付形式を用意しています。コンベヤライン、包装機械、電子自動化装置など、ロングストローク、軽・中荷重の高周波往復用途に最適です。選択時には、少なくとも 50% の推力安全マージンを確保する必要があります。

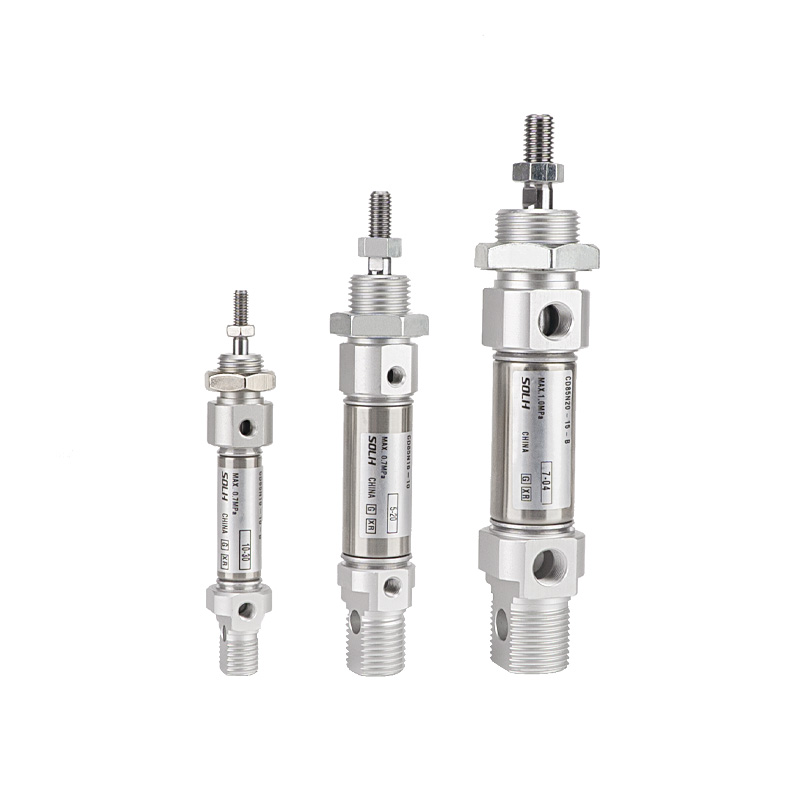

SOLH C85/CD85 ステンレス鋼ミニシリンダーは ISO 6432 国際規格に準拠しており、同等の SMC モデルと直接交換できます。ボアサイズ：φ8/10/12/16/20/25mm。バレルとピストンロッドは耐錆性、耐食性に優れた304ステンレス鋼製で、湿気の多い弱酸・アルカリ環境や食品、製薬、エレクトロニクス産業のクリーンな生産ラインに適用します。タイロッドレスのかしめエンドキャップ構造の採用により、シリンダはスリムかつ軽量な設計となっています。標準複動形、単動形スプリング伸縮形、両ロッド同期形、C85K角形非回転ロッドシリンダなど、充実したバリエーションを揃えています。 CD85 バージョンには、磁気スイッチによる位置検出用の内蔵磁気リングが装備されています。標準のゴムクッションが付属しています。 φ10～25モデルには高速運転時の衝撃吸収用エアクッションをオプションとしております。最低始動圧力は0.05MPaに達し、ピストン速度50～1500mm/sまでの長期無給油運転に対応し、高頻度のショートストローク往復運動に最適です。 ISO 規格の取り付けオプションのフルセットが利用可能です: 一体型クレビス、フランジ、フート マウント、トラニオン マウントなど。 C85はMIシリンダやMAシリンダに比べ、世界的に認められたISO寸法を有しており、海外市場での機器置き換えの利便性が抜群です。選択時には、少なくとも 50% の推力安全マージンを推奨します。

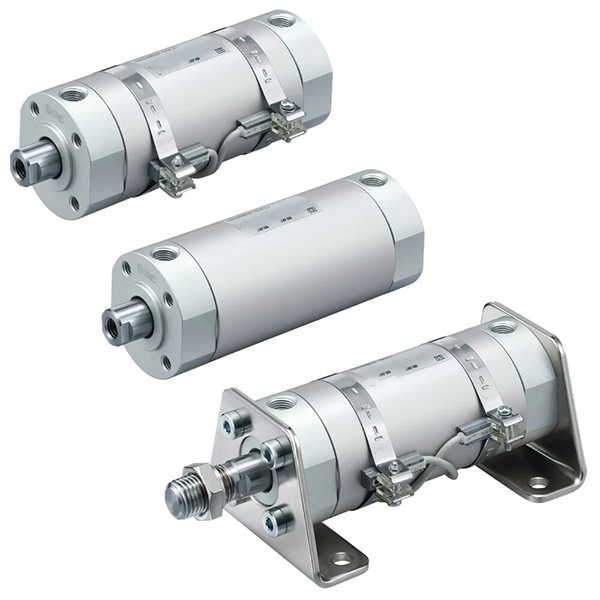

SOLH CG3 超短軽量空気圧シリンダは、従来の CG1 シリーズ円形アクチュエータのアップグレードされた代替品として機能します。このシリーズは、高強度アルミニウム合金のバレルとエンドキャップ、硬質クロムメッキのピストンロッドと組み合わせて構成されており、総重量を 24% 削減し、全長を最大 51 mm 短縮してスペースを大幅に最適化します。口径はφ20mmからφ100mmまで取り揃えており、エアポートの4方向配置に対応しており、コンパクトな機械内で柔軟な配管レイアウトが可能です。複動式、スプリング単動式、ダブルロッド、六角形の回転防止ピストンロッドのバージョンをカバーする複数の構造バリエーションがあり、多様なリニアドライブの要求を満たします。標準のゴムクッションは軽い端衝撃を緩和し、オプションのエアバッファは最大 1000mm/s の高速動作に適します。低摩擦複合シーリングはオイルフリー動作を実現し、800万動作サイクルを超える耐用年数を実現します。 CDG3 磁気一体型モデルは、PLC 位置フィードバックと自動リンケージ制御のための磁気スイッチの取り付けをサポートします。安定した量産と十分なスポット在庫を維持し、優れたコスト効率で包装装置、電子組立ライン、軽工業用高周波オートメーション全般に​​幅広く応用されています。

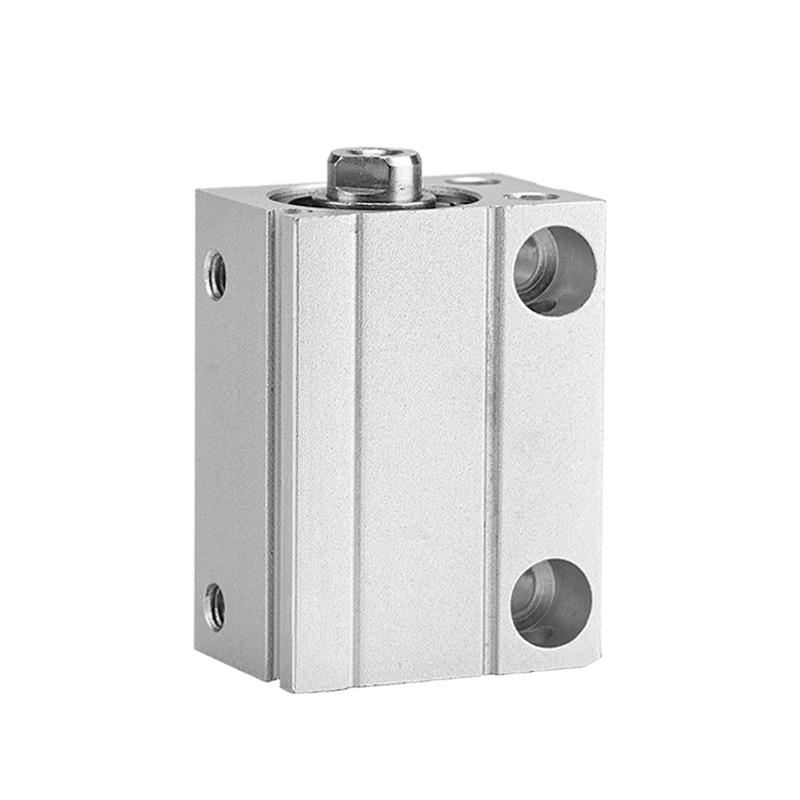

SOLH CDUJB 超小型フリーマウントシリンダは、設置スペースが限られた機器向けに開発されました。従来のCUシリーズと比較して長さ64％短縮、体積70％カット。角形のコンパクトなボディは、追加のブラケットなしで多面直接取り付けに対応します。非磁性のCUJB、磁石付きのCDUJB、銅フリーのクリーンルーム用CDUJSをラインナップしています。内径はφ4～20mmで、複動形と単動形のスプリングリターンタイプがあり、オプションのゴムクッションも付属しています。磁化モデルは小型磁気スイッチに適合し、短いストロークで正確な動作を実現し、オイルフリー操作をサポートします。 3Cエレクトロニクス、半導体ウェーハの位置決め、医療用クリーンオートメーションに広く応用されています。シリンダが密に配置されている場合、磁気シールド板はオプションです。

SOLH CU/CDU 角型フリーマウントシリンダは、多面取付穴を備えた超薄型ブロック構造を特徴としており、ブラケットなしで多角度の直接取り付けが可能で、機器のスペースを節約します。完全なバリエーションには、非磁性 CU、磁石付き CDU、CDUK 非回転ロッド、CDUW ダブルガイドロッド モデルが含まれます。内径φ6～32mm、単動形・複動形があり、両端に緩衝ゴムを固定して無給油での連続運転が可能です。 CDU シリーズは、位置検出用の CMSH および DMSH 磁気スイッチと互換性があり、部分的な側面負荷に耐えます。 3C・半導体用治具、自動化ストッパ、軽クランプ位置決め、小型自動化装置の小型圧入機構などに幅広く使用されています。

SOLH MK 6 面実装コンパクトシリンダは、MD シリンダの回り止め機構を内蔵したバージョンアップ品です。ピストンロッドのねじれ防止精度は±0.5°以下に達し、Airtac MDおよびSMC CQSシリーズと直接互換性があります。角形の薄型ボディにより、ブラケットレスで6面に取付けが可能で、複数シリンダのコンパクトな並列配置が容易です。複動形MK、単動形MSK/MTK、MKD両ロッド、MKJストローク調整形などのバリエーションがあります。ゴム製エンドバッファーとオイルフリー機能を備えた内蔵磁気リング (オプション)。内径φ6～32mmは、3C精密ツーリングや狭いスペースでワークの角度を固定する必要があるオートメーション用のショートストローククランプ位置決めなどに広く使用されています。

SOLH CQS 小型薄肉シリンダは SMC CQS シリーズと寸法互換性があり、CQ2 シリーズからアップグレードされます。全長を短くした角型超スリムボディで、狭いスペースでの高精度なショートストローク作業を実現します。標準シングルロッド、CQSWツインロッド、CQSK回り止めロッド、XB24ロングライフモデルなどをラインナップ。マグネットを内蔵したCDQSは、マグネットスイッチの多面取付に対応します。オイルフリー操作と最大 500 万サイクルの耐用年数を実現する低摩擦油貯蔵シールを装備し、両端に固定ゴム製バッファを組み合わせています。内径φ12～25mmで、半導体・3C電子機器の後付け・交換用精密治具の押し込み・クランプ・位置決めに広く使用されています。

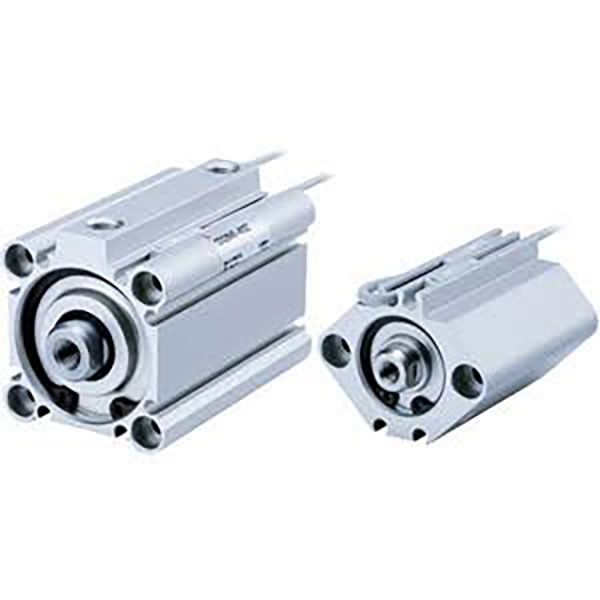

SOLH CQ2角型小型薄肉シリンダは、SMC CQ2シリーズと完全互換性があります。超短角形ボディにより、従来のタイロッドシリンダに比べ長さを50％短縮し、設置スペースを節約します。シングルロッド、CQ2Wツインロッド、CQ2K回り止めピストンロッド、オプションのエアクッション、超ショートストロークバージョンなど豊富なバリエーションでφ4～200mmのボアレンジをカバーします。マグネット内蔵のCDQ2モデルは、センサを突出させずに多面マグネットスイッチの取り付けに対応します。ゴムバンパーを標準装備し、高速運転用にエアクッションもオプションとなります。オイルを保持した低摩擦シールを採用し、オイルフリー動作を実現し、耐用年数は最大 500 万サイクルで、エレクトロニクス、自動車、パッケージングオートメーションのクランプ、押し込み、位置決めに広く使用されています。
