MXSシリーズ 空気圧スライドテーブル |クロスローラーガイド 複筒タイプ

ブランド: SOLH by Richge Technology

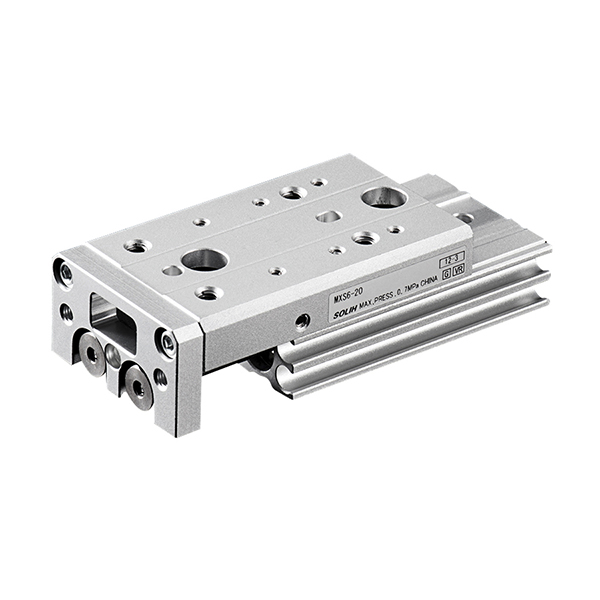

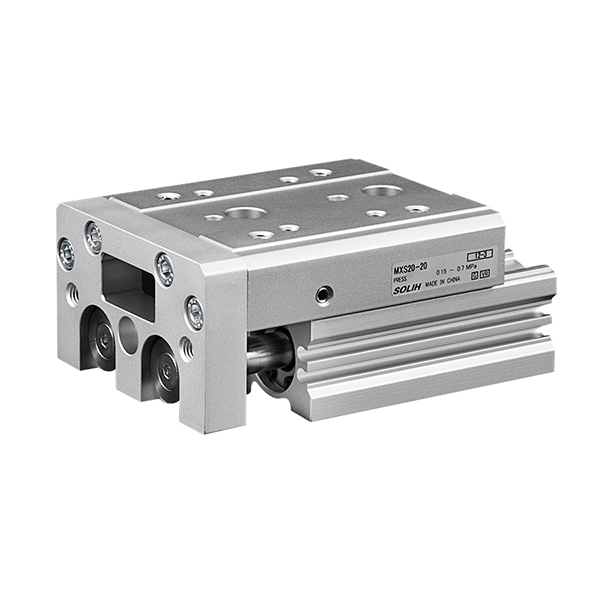

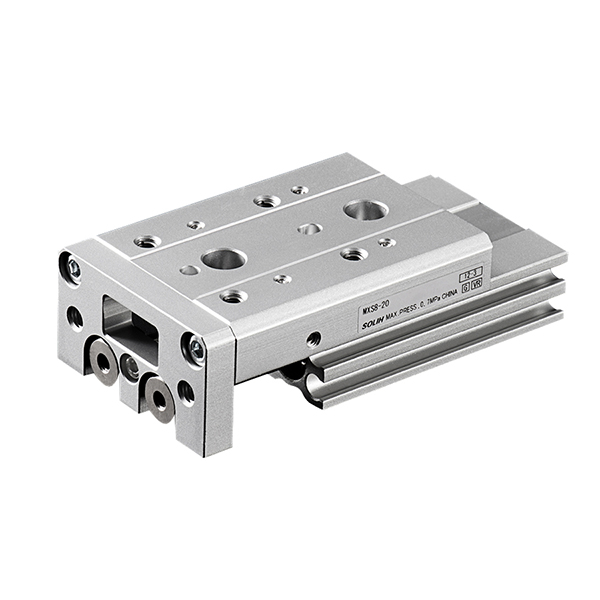

製品概要

     SOLH MXSシリーズは、デュアルピストン駆動構造とプロ用クロスローラーガイドレールを搭載した高剛性・高精度一体型エアスライドテーブルです。超薄型コンパクトボディ、ゼロクリアランス予圧ガイドシステム、2倍の出力推力を備え、最大±0.01mmの繰り返し精度で超安定した直線運動を実現します。オールインワンの統合設計により、従来の分割シリンダ＋外部ガイドの組み合わせに比べて装置容積が大幅に削減されます。これは、精密リニアトランスファー、アライメントアセンブリ、電子および半導体ツーリングに広く適用されており、従来のリニア駆動ソリューションの最適なアップグレードされた代替品として機能します。

コア構造と動作原理

     -- デュアルピストン駆動システム：複動デュアルピストン構造の採用により、同じボア径の単筒スライドに比べて2倍の推力が得られます。高度な同期動作を保証し、高周波動作時の動作のたわみや揺れを効果的に排除します。

     -- プレミアムクロスローラーガイドレール: プリロード設計の高精度クロスローラーガイドを内蔵し、走行クリアランスがゼロで、構造剛性に優れ、ラジアル荷重やトルクたわみに強いです。長期サイクル運転でも±0.01mmの超高繰り返し位置決め精度を安定して維持します。

     -- 統合されたオールインワン設計：シリンダとスライドテーブルを完全一体化させた一体構造により、分割型構造に比べ全体の設置体積を30%～50%削減します。取り付け時に手動で位置を調整する必要がないため、組み立て効率と構造の一貫性が大幅に向上します。

     -- 柔軟な三面取り付け: プリセットされた精密位置決めピン穴により、底面、側面、軸方向の 3 方向の取り付けをサポートします。直積み設置や側面固定設置に対応し、多様化するコンパクトな機器レイアウトのニーズに対応します。

     -- 内蔵センサーの適応: D-M9□およびA93シリーズの磁気スイッチと互換性のある本体の予約埋め込み溝を備えた内部磁気リングを標準装備しています。フラッシュマウント設計により構造的な干渉が回避され、正確なストローク位置のフィードバックが保証されます。

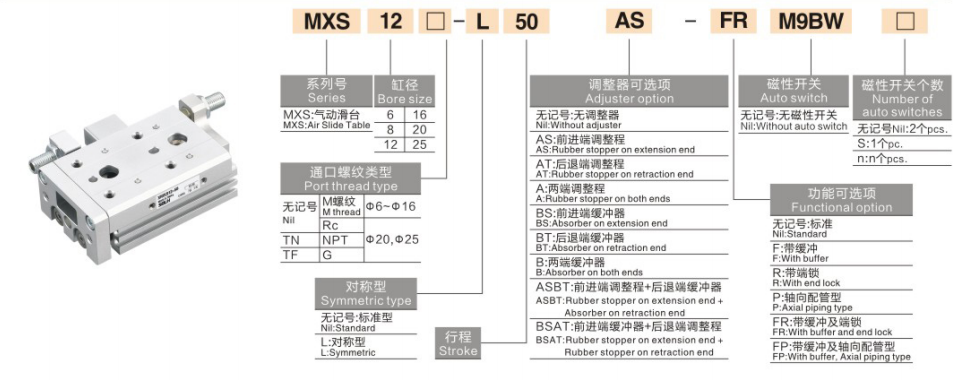

完全なモデルコーディングルール

   1. 型式例：MXS16-50AS-M9BW

   2. 標準注文参考例

     -- MXS20-75A-FR-M9NL：ボア20mm、ストローク75mm、両端ストローク調整、軸方向配管、PNP電磁スイッチ、電線長3m

一般的なコア技術仕様

出力力と荷重の目安表（@0.5MPa、水平設置）

注：ストロークが長くなり、速度が上がると可搬質量は減少します。安全率 ≥2;垂直荷重には許容トルクの検証が必要です

アプリケーションシナリオと選択ガイドライン

   1. MXS シリーズの優先適用シナリオ

     --  超高精度位置決め＆搬送: ±0.01mmの厳しい位置決め要件を持つ電子部品、端子、光学レンズ、小型モジュールの正確な直線転写と位置合わせに最適です。

     -- スペースが限られたコンパクトな機器：超薄型の一体構造により、通常のスライドテーブルに比べ装置高さを30％削減し、小型・高コンパクトな自動ステーションにぴったりフィットします。

     -- 高剛性・たわみ防止の作動条件: クロスローラーガイド設計により、優れた耐トルク性と偏心荷重耐性を実現し、複雑な力条件を伴うロボットのZ軸駆動や高精度組立ステーションに適しています。

     -- 高周波ショートストロークサイクリック動作: 10~50mmのショートストローク内で長期間の高周波動作でも安定しており、オフセットやジッターのない安​​定した精度を維持します。

     -- 構造の簡素化とコストダウン: 統合されたシリンダーとガイド構造は、従来の分割された「シリンダー + 外部ガイド」の組み合わせを完全に置き換え、機械設計を簡素化し、組み立てとメンテナンスのコストを削減します。

プロの選定ポイント

     -- チューブ内径の選定：ワーク重量や取付形態に合わせてボアサイズを適合させます。水平荷重は定格の50％以内、垂直荷重は定格の25％以内に制御して安定した運転を行ってください。

     -- ストロークの選択：機種選定の際は5～10mmのストローク余裕を持たせてください。正確なストロークトリミングが必要な場合は、AS/AT/A ストロークアジャスター (0 ～ 5mm 微調整) を選択してください。

     -- 取付方向合わせ: 水平マテリアルハンドリング用の底部取り付け。横方向の固定設置用のサイドマウント。 Z軸スタッキングおよび多層アセンブリ用の軸方向取り付け。

     -- バッファ構成の最適化: 従来の動作に標準的なゴム製緩衝材。動作速度が300mm/sを超える場合、または積載重量が5kgを超える場合は、端子への衝撃や振動を軽減するために油圧緩衝器を設置してください。

     -- 位置検出の設定：M9B/M9Nマグネットスイッチと互換性があります。両側の埋め込み溝により 2 つのスイッチの取り付けがサポートされ、伸縮ストロークの両方で正確なその場での信号検出が実現します。

一文の要約
