CDUJBシリーズ コンパクトフリーマウントシリンダ

ブランド: SOLH by Richge Technology

製品概要

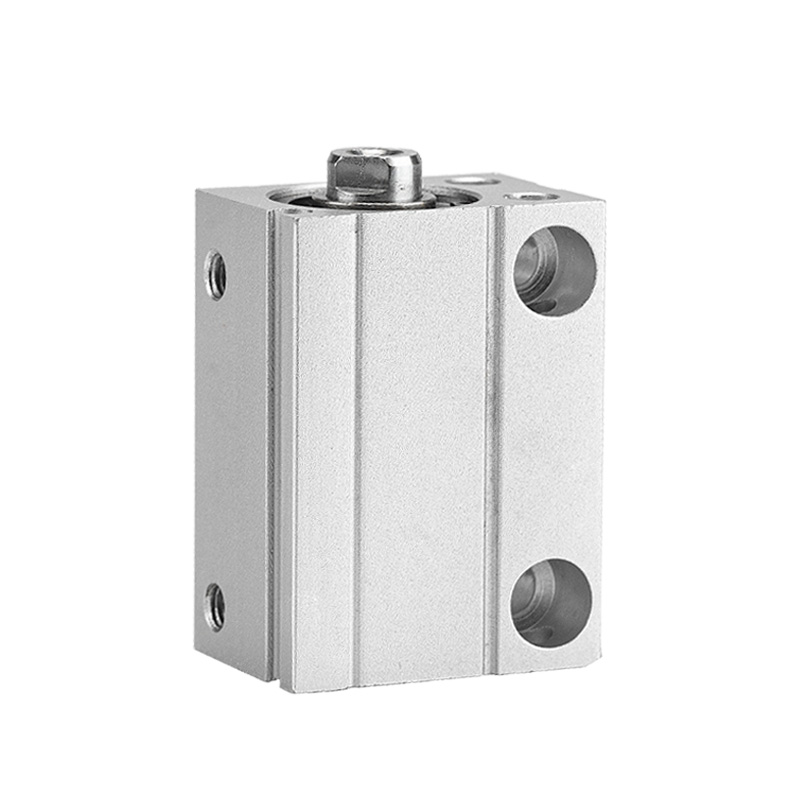

    SOLH CDUJB シリーズ超小型フリーマウントシリンダは、設置スペースが限られた機器向けに設計されています。標準CUシリーズと比較して、全長64％短縮、体積70％カット。角形のコンパクトなボディにより、ブラケットなしで多面に直接取り付けが可能です。 CDUJBは位置検出用のマグネットを内蔵しています。 3Cエレクトロニクス、医療機器、半導体精密オートメーションなどに広く採用されています。

シリーズバリエーション

コア構造の利点

     -- 超コンパクトな角型ボディで、密なレイアウトや治具の埋め込みに適しています。

     -- 底面、側面、端面に複数の取り付け穴があり、どの方向からでも取り付けられます。

     -- 内蔵磁石 (CDUJB)、拡張/格納位置を検出するためのデュアル センサー スロット。

     -- MU-S025 磁気シールド プレートはオプションで、密に配置されたシリンダーの相互干渉を回避します。

     -- 小さなワークピースへの衝撃を軽減するオプションのゴム製エンドクッション。

     -- CDUJS の銅フリー設計により、金属の析出を回避し、クリーンな環境を実現します。

モデルのコーディング規則

   1. 例：CDUJB8×15D-M

     -- CDUJB: シリーズ記号 (C = 磁石内蔵、CUJB = 非磁石)

     -- 8: ボアサイズ (mm):4、6、8、10、12、16、20

     -- 15：ストローク長さ(mm)

     -- D: 複動式。 S：単動スプリングリターン

     -- M: おねじロッド。マークなし = 雌ねじ。 φ4/φ6棒ネジなし

技術仕様

理論出力(N)

アプリケーションと選択のヒント

   ✅ 一般的な用途

     -- 3Cエレクトロニクスマイクロジグ、チップ搬送、コネクタ挿入;

     -- 医療機器サンプル処理、マイクロプッシュ機構;

     -- 半導体ウェーハの位置決め、クリーンルーム用小型アクチュエータ。

     -- 自動ストッパー、ショートストロークのクランプと位置決め。

   ⚠️選択リマインダー

     -- 重い側面オフセット荷重には適していません。横力が存在する場合はガイドを追加してください。

     -- シリンダを複数並べて設置する場合は、防磁板が必要です。

一文の要約

      SOLH CDUJB 超小型フリーマウント空気圧シリンダは、ブラケットレスの多方向設置を可能にし、3C、医療、半導体産業における限られたスペースの精密オートメーションに最適なマイクロリニア アクチュエータです。
