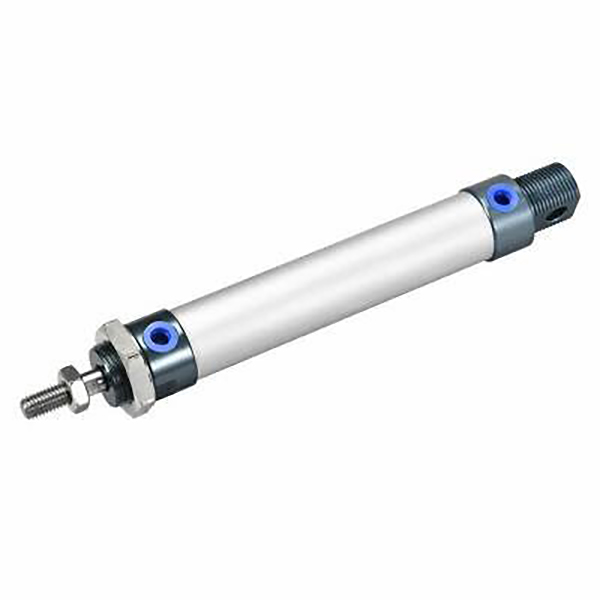

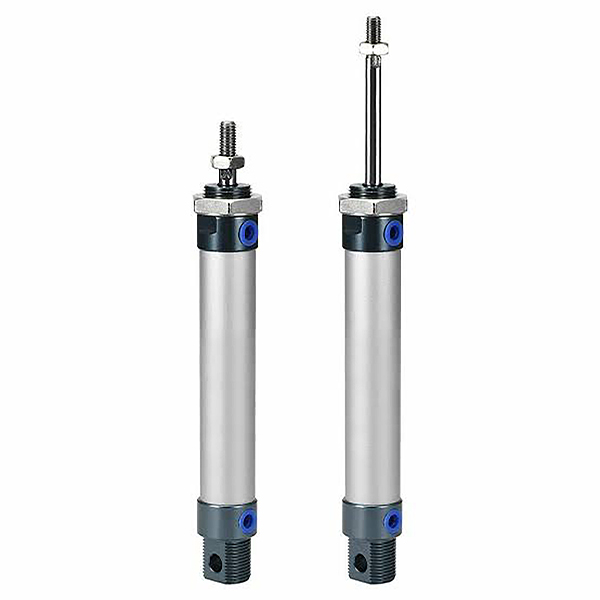

MALシリーズ アルミ合金ミニシリンダ |軽量で経済的な空気圧シリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主要な構造的特徴

     SOLH MAL シリーズは、軽量で経済的なアルミニウム合金ミニ空気圧シリンダで、コスト効率の高いミニシリンダ ソリューションとして市場で広く認識されています。アルマイト処理されたアルミニウム合金シリンダーチューブとステンレス鋼ピストンロッドを採用し、超軽量、コンパクトな構造、低コストを実現します。 MA および CM2 シリーズとの強力な互換性により、エレクトロニクス、パッケージング、軽工業、および乾式低粉塵作業シナリオにおける軽負荷で予算重視の自動化装置に最適です。

  1.1 ユニバーサル規格と高い互換性

     国内の統一工業規格に準拠し、取付寸法やインターフェース仕様を統一して製造されています。主流のMAシリーズやCM2シリーズのシリンダと構造的・寸法的に優れた互換性を実現し、無修正交換や設備改修、バッチ標準化組立をサポートします。

  1.2 軽量素材構造

     高品質の陽極酸化アルミニウム合金シリンダーチューブとアルミニウム合金エンドカバーで構成され、防錆ステンレス鋼ピストンロッドとマッチしています。 MALシリーズは従来のMAシリーズシリンダに比べ、質量が15％軽く、全長が約10mm短くなります。コストを効果的に抑えながら、優れた可搬性とコンパクトな設置性能を実現します。

  1.3 安定したねじ緩み止め構造

     デュアルエンドカバーネジロック技術を採用し、しっかりとした安定した組み立て構造を実現しています。合理化された丸い直線の外観により、全体の構造がシンプルになり、日常の分解、メンテナンス、デバッグが容易になり、軽量自動生産ラインのその後の運用コストとメンテナンスコストが大幅に削減されます。

  1.4 多様な動きと関数の微分

     • MAL複動形：両端吸気往復運動で、従来の軽負荷リニアオートメーションの最も汎用的な標準タイプです。

     • MSAL 単動形（押出形）：スプリング押出構造、停電後自動ロッド繰り出し安全復帰機構付。

     • MTAL 単動(プルバック): スプリングリターン構造、停電後の自動ロッド格納により、保護位置決めシナリオを実現します。

     • MALD ダブルロッド：両端出力ピストンロッドにより同期動作を実現し、有効ストロークを2倍に拡大し、正確な同期伝達を実現します。

     • MALJ調整ストローク: 調整可能なストロークを備えた複動設計で、正確な位置決めとさまざまな作業要求に合わせた柔軟なストローク校正をサポートします。

  1.5 柔軟なバッファーと耐久性のあるシーリングシステム

     基本的な騒音低減と衝撃吸収のための高品質ゴム緩衝パッドを標準装備。オプションのアップグレードされたエアバッファー (C コード) は、高速周期動作中の振動と騒音を効果的に低減します。油溜まり溝を内蔵した低摩擦双方向複合シールを採用し、超低始動圧力と無給油での安定作動を実現し、寿命は500万サイクルです。

  1.6 オプションの磁気誘導構成

     MAL シリーズはオプションの内蔵磁気リング (S コード) をサポートしており、CS1-G および SMC M9B シリーズ磁気スイッチと完全に互換性があります。リアルタイムの正確なピストン位置検出と電気信号の連携を実現し、自動化されたサイクル位置決めと軽量自動化機器のインテリジェントな監視の需要に応えます。

2. 完全なモデル命名規則と注文例

  1.代表的なモデル構造: MAL25-100S-CM-FA

 2. 標準注文例

     • 標準複動マグネット形：MAL32-75S-CM（ボア32mm、ストローク75mm、ラウンドテール、マグネットリング付）

     • 単動スプリングリターン形：MTAL20-50S-U（ボア20mm、ストローク50mm、フラットテール、単動リセット）

     • 両ロッド複動形：MALD25-100S-CA（ボア25mm、ストローク100mm、スイングテール、両ロッド同期運転）

3. コア技術パラメータ（標準タイプ）

4. 0.5MPa理論推力・張力参考図（片ロッド）

 4.1 複動 (MAL) の性能データ

  4.2 単動（MTALスプリングリターン）性能データ

5. 取付形状と派生機種

  5.1 多様化するユニバーサル取付方法

     • CMラウンドテール：標準ストレート取付、従来の固定直線軽負荷運転に最も汎用的なタイプ

     • CAスイングテール: 首振り可能なテール構造で、振動、反転、連結などの機械機構に適しています。

     • Uフラットテール：超小型フラットテール設計で超薄型・狭い設置スペースレイアウトに最適

     • FA/FB フロント/リア フランジ：前後フラットフランジ固定、軽荷重位置決め装置の安定した垂直設置

     • LBフートブラケット: 軸方向のフットベース固定、便利な横方向の設置、柔軟な機器配置

     • SDB ダブルイヤーブラケット: ダブルヒンジ構造、柔軟なスイングと特殊なリンケージ作動条件に適応

  5.2 コア派生シリーズ

     • MAL標準複動形: 一般軽負荷オートメーション用のオプションの磁気リングを備えたユニバーサル軽量モデル

     • MSAL/MTAL 単動形: 安全リセットおよび保護位置決めシナリオ用のスプリング押し出し/スプリングリターンタイプ

     • MALD ダブルロッド：両端同期出力構造により有効ストローク2倍、動作安定性向上

     • MALJ調整ストローク: 正確な位置決めと可変ストローク処理の要求に対応するカスタマイズ可能なストローク設計

     • MALC アジャスタブルクッション: 改良されたエアバッファ構造により、高速衝撃と騒音を軽減し、頻繁なサイクル動作に対応します。

6. MAL と MA の選択の比較

7. 3ステップクイック選択ガイド

     1. ボアの選択：実際の負荷質量に基づいて適切なチューブ内径を選定し、50％以上の安全率を確保してください。軽負荷で予算重視の自動化プロジェクトには MAL シリーズを優先します。

     2. ストロークの選択: 実際の作動ストロークに 10 ～ 20mm の安全マージンを加えたもの。標準ストローク制限に従ってください: 複動 ≤ 500mm、単動 ≤ 150mm。

     3. 機能構成：標準複動の場合はMAL、単動スプリングリターンの場合はMTAL、両ロッド同期運転の場合はMALDを選択してください。高速動作 (>500mm/s) には MALC エアクッションを選択してください。 S磁気リング+CS1-G/M9Bスイッチを装備し、自動位置検出が可能です。

一文の要約

     SOLH MAL シリーズ軽量アルミニウム合金ミニシリンダは、超軽量コンパクト構造、超低コスト、多様な機能オプションを特徴としており、軽負荷、乾燥環境、予算が限られた小型自動機器にとって最もコスト効率の高い空気圧ソリューションとして機能します。
