CU・CDUシリーズ フリーマウントシリンダ

ブランド: SOLH by Richge Technology

製品概要

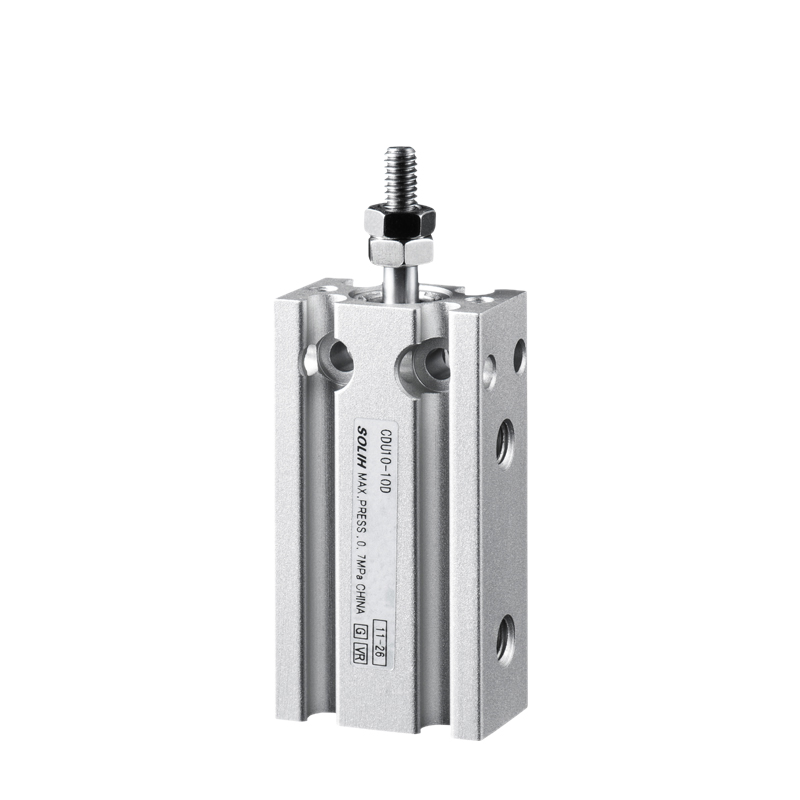

     SOLH CU/CDUシリーズ角型ブロックフリーマウントシリンダ。複数面の取り付け穴により、ブラケットを使用せずにあらゆる方向に直接設置できます。超薄型コンパクト設計で、設置スペースが限られた自動化機器における軽荷重の押し込み、クランプ、位置決めなどに広く使用されています。

シリーズバリエーション

主な利点

     -- 多方向取り付け: 底面、側面、または端面から取り付け、取り付けブラケットを節約します。

     -- 標準タイロッドシリンダーよりも 40% 薄い、スリムな長方形のボディ。

     -- 複数の構造: 標準シングルロッド、回転防止ロッド、ダブルガイドロッド。

     -- 調整可能なセンサースロットを備えた内蔵マグネットバージョン (CDU)。

     -- 自己潤滑ベアリング、オイルフリーの連続運転。

     -- 衝撃と騒音を軽減するためにゴム製の緩衝パッドを固定しました。

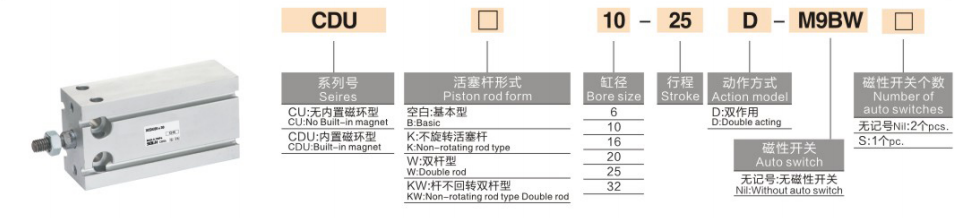

モデルのコーディング規則

   1. 例：CDU16×30S

     -- CDU: シリーズ名、C= 磁石内蔵。 K=非回転ロッド。 W=両ロッド

     -- 16: ボアサイズ (mm):6、10、16、20、25、32

     -- 30：ストローク長さ(mm)

     -- S：標準仕様

技術仕様

理論推力・理論推力(N)

代表的な用途

     -- 3C & 半導体マイクロ治具、ストッパー、圧入;

     -- 一般的な自動クランプ、位置決め、材料切り替え。

     -- 家電製品およびハードウェアのアセンブリ。梱包用軽荷重仕分け装置。

一文の要約

     SOLH CU/CDU 長方形フリーマウント空気圧シリンダは、非回転およびダブルガイドロッドのバリエーションを備えたマルチアングルのブラケットレス取り付けをサポートしており、ショートストロークの軽負荷オートメーションの位置決めおよびクランプに広く使用されています。
