C85シリーズ ステンレスミニシリンダ（ISO6432規格、SMC互換システム）

ブランド: SOLH by Richge Technology |輸出向け製品カタログ

ブランド: SOLH by Richge Technology

製品概要

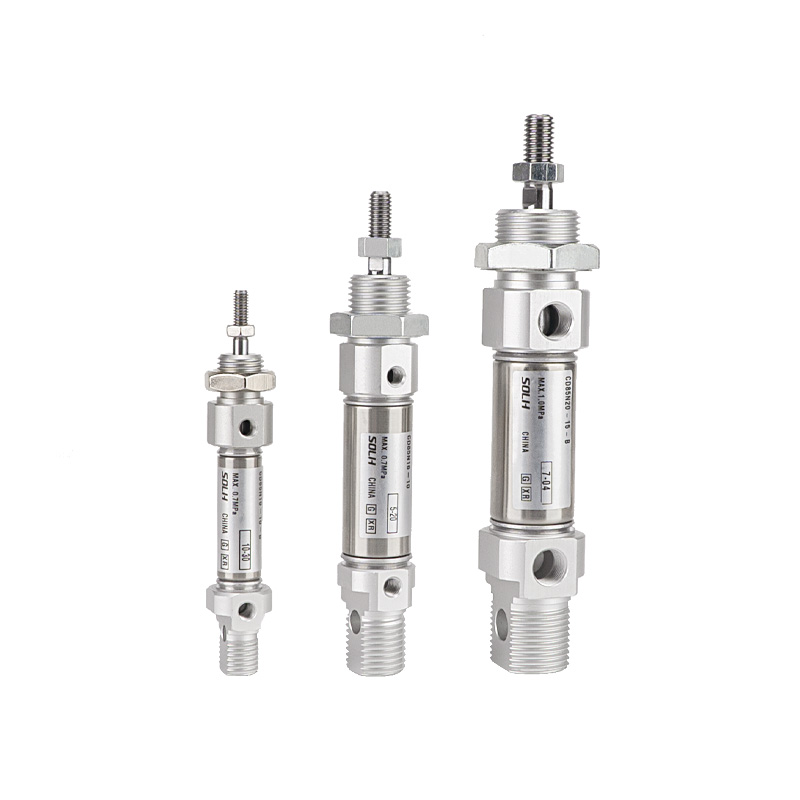

     SOLH C85シリーズステンレス製ミニシリンダはISO 6432国際規格に準拠しており、内径範囲はφ8～25mmです。特長：コンパクトな外形、耐食性、高速・高周波性能、無給油動作。食品、製薬、エレクトロニクス、一般空圧自動化機器などに幅広く採用されています。

コア構造と設計機能

   1. 規格：ISO 6432（φ8～φ25）、世界のミニシリンダ市場向けユニバーサル取付寸法。

   2. 材質: 304 ステンレス鋼バレル、ピストンロッド、ロックナット。錆びにくく、湿気、弱酸、弱アルカリの作業条件に適しています。

   3. 構造: ロール圧着エンドキャップ、タイロッドフリー、ストレート円筒形状、小型、軽量。

   4. 操作のバリエーション

     -- 片ロッド複動（標準）

     -- 単動式（スプリング戻し/スプリング伸び）

     -- 両ロッド同期シリンダ

     -- C85K ロッド回り止めタイプ

   5.クッション：標準ゴムクッション。 φ10～25は高速動作時の衝撃を軽減するエアクッション（付尾C）をオプションとなります。

   6. シール: オイルリザーバ溝を備えた特殊な双方向シール、低始動圧力、オイルフリーの作業条件下での長寿命。

   7. 位置検出: 内蔵磁気リング (コード D) はオプションです。磁気スイッチの取り付けモード: A = トラック溝、B = スチールバンド溝。

完全なモデルコーディングルール

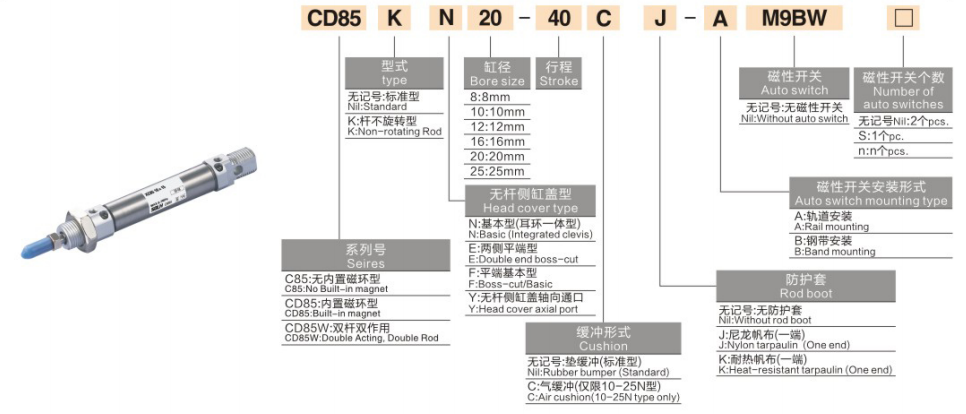

   1. 型式例：CD85N25-100C-B

  2. 注文参考例：CD85N16-50

     -- 基本タイプ、ボア16、ストローク50、マグネット内蔵、ゴムクッション。

標準技術仕様（複動）

理論推力・引抜力@0.6MPa（片ロッド、単位：N）

取付形状と派生機種

  1. ISO6432 取り付けオプション

     -- N：クレビス一体型基本形（最もポピュラー）

     -- F: フラットエンドアキシャルマウント

     -- L: シングルフットマウント / M: ダブルフットマウント

     -- G: フランジマウント

     -- NU：トラニオンクレビス取付

   2. 主な派生バージョン

     -- CD85: 磁気リング内蔵、磁気センサーに対応

     -- C85K: 回転しない角形ピストンロッド、ねじれ防止位置決め

     -- C85E: 単動式(スプリング戻し/スプリング伸び)

     -- CWCD85E : 両ロッド複動シリンダ、同期運動

選択の比較: C85 VS MI VS MA

   1. ✅ C85 に適した機会

     -- 食品、製薬、エレクトロニクス産業: ステンレス鋼、クリーングレード、耐腐食性

     -- 高速・高周波サイクル：50～1500mm/sショートストローク往復

     -- コンパクトな機器レイアウト：φ8～25のスリムな円筒形ボディ

     -- 湿気が多く、わずかに腐食性のある作業場環境

     -- 世界的な交換需要: 直接交換のための ISO6432 ユニバーサル寸法

 3 ステップの迅速な選択ガイド

   1. ボアの選択: 推力と水平荷重を計算し、≥50% の安全マージンを確保します。より高い周波数で動作させるには、より小さなボアを選択してください。

   2. ストロークの確認: 10 ～ 20 mm のマージンを追加します。最大ストローク400mm。

   3. 構成の選択

     -- 内蔵磁石: コード D を追加

     -- 高速衝撃緩和: 末尾の C エアクッションを選択してください

     -- ねじれ防止要件: K 非回転バージョンを選択してください

     -- 機器の構造に応じて取り付け形式を一致させます: N/F/L/M/G

一文の要約

     SOLH C85/CD85 ISO6432 ステンレス鋼ミニシリンダーは、輸入された SMC シリーズと完全に互換性があり、高速オイルフリー操作、複数の取り付け方法、およびオプションの回転防止ロッドをサポートしており、食品、医療、電子自動生産ラインに最適なリニアアクチュエーターです。
