CG3シリーズ 超短尺軽量シリンダ |新世代小型高速空気圧シリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主要な構造的特徴

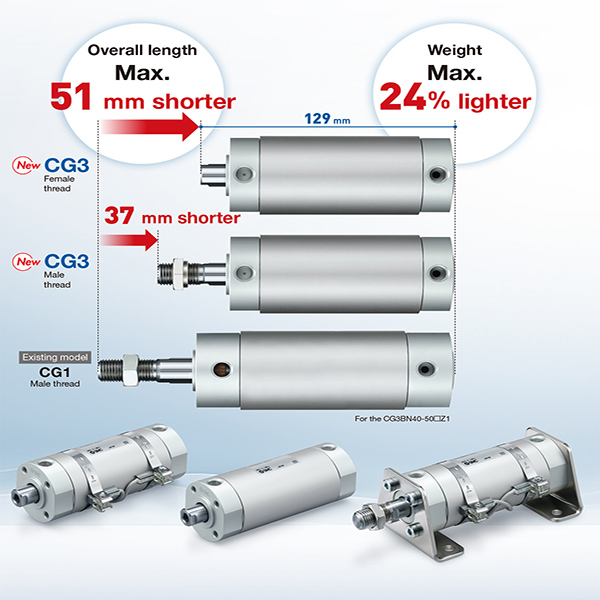

     SOLH CG3/CDG3 シリーズは、新世代の超短アルミニウム合金軽量空気圧シリンダで、従来の CG1 シリーズの直接アップグレードおよび置き換えとして機能します。 φ20からφ100mmまでの幅広いボアレンジをカバーし、CG1に比べて全長で最大51mm短縮、重量で24％軽量化しました。超コンパクトなボディ、超軽量、高速低騒音動作、オイルフリーのメンテナンスフリー設計を特徴としており、中軽負荷、長ストローク、高頻度動作、およびスペースが限られたシナリオに最適であり、自動生産ライン、電子機器、包装機械、軽工業オートメーションシステムに広く適用されています。

  1.1 業界標準と強力な互換性

     新世代のSMCショートタイプ丸形シリンダ規格に基づいて開発されたCG3シリーズは、旧CG1シリーズとの優れた取付互換性を誇りながら、複雑な構造変更をすることなく全体寸法のコンパクト化を実現し、旧設備の効率的な更新と機械スペースのレイアウトの最適化を実現します。

  1.2 プレミアム軽量素材構造

     シリンダーチューブとエンドカバーに高強度アルミニウム合金を採用し、ハードクロームメッキを施したピストンロッドと組み合わせています。最適化された材料配合により、CG1 と比較して総重量が 24% 削減され、高い構造強度、優れた放熱性、強力な変形抵抗を特徴としており、長期にわたる安定した高周波動作を保証します。

  1.3 一体型コンパクト構造＆フレキシブル配管

     ネジロック設計を採用した一体型シリンダーチューブとエンドカバー構造により、分解、組み立て、日常のメンテナンスが簡単になります。革新的な4方向配管レイアウト（90°間隔）により、設置・配管の自由度が非常に高く、狭い装置スペースの設置ボトルネックを解消し、多様なメカレイアウトに対応します。

  1.4 シナリオを完全にカバーするための多様なモーション タイプ

     • 複動形（CG3B）：両端吸気往復運動で、従来の自動直線駆動の最も汎用的な標準タイプです。

     • 単動形（CG3S/T）: S = スプリングリターン、T = スプリングエクステンション;安全インターロックおよび緊急リセットのシナリオのための停電後の自動リセット。

     • ダブルロッド（CG3W）：両エンドロッド同期動作、有効ストローク2倍、特殊リンケージ・位置決め機構による優れた耐ねじれ性を実現。

     • ロッド回り止め(CG3K): 六角ねじり防止ピストンロッド、動作中の回転ゼロにより、高精度の繰り返し位置決めを保証します。

  1.5 最適化されたバッファーとハイエンドのシーリングシステム

     基本的な衝撃吸収と騒音低減のための標準的な高弾性ゴム緩衝材 (N)。オプションの A タイプ エア バッファは、高速で頻繁な動作を可能にし、端部への衝撃を排除し、耐用年数を延ばします。低摩擦複合シールリングと内蔵油貯留溝を備えたこのシリンダは、超低始動圧力、安定した作動、オイルフリーメンテナンス性能を備え、寿命は800万サイクル以上です。

  1.6 インテリジェントな誘導構成

     CDG3 モデルには磁気リングが内蔵されており、M9B/A93/Z73 シリーズ磁気スイッチと互換性があり、リアルタイムのピストン位置検出と PLC 自動信号リンク制御が可能です。 CG3 非磁性バージョンは、位置検出要件のない単純な周期運動に適用できます。

2. 完全なモデル命名規則と注文例

 1. 代表的なモデル構造：CDG3BN25-100Z

  2. 標準注文例

     • 磁気複動めねじ形：CDG3BN32-200Z（内径φ32、ストローク200mm、マグネット付、ロッド先端めねじ）

     • 磁気単動スプリングリターン形：CDG3S40-100Z（ボアφ40、ストローク100mm、単動スプリングリセット、マグネット付）

     • 磁気非回転精密モデル：CDG3K50-150Z（ボアφ50、ストローク150mm、六角ねじれ防止ロッド）

3. コア技術パラメータ（標準タイプ）

4. 0.5MPa理論推力・張力データ

  4.1 複動形（CG3B）推力・張力表

  4.2 単動式（CG3Sスプリングリターン）性能表

5. 取付タイプと派生機種

 5.1 多様化するユニバーサル取付方法

     • B 基本タイプ: エンドカバーのネジを介した直接取り付け。標準的なリニア駆動用の最も汎用的でコスト効率の高い取り付け方法です。

     • L フットマウント: 軸方向のフットブラケットによって固定され、横方向の設置および水平方向の固定シナリオ向けに特別に設計されています。

     • F/G フランジマウント：ロッド側・ロッドレス側フランジ平面取付により垂直方向の位置決めと重荷重の安定を実現します。

     • C/Dクレビスマウント：一山クレビス・二山クレビス接続で揺動・リンケージ機構の機械構造に適しています。

     • E トラニオンマウント: ロッドレスのサイドトラニオン取り付けにより、反転および揺動作業条件に最適です。

  5.2 コア派生シリーズ

     • CDG3B：磁気複動形（標準主流モデル）

     • CDG3S/T：マグネット単動形（バネ戻し・バネ伸び）

     • CDG3W：マグネット両ロッド複動形

     • CDG3K：磁石非回転六角棒タイプ

     • CDG3R：スペースが限られた機器ステーション向けの超薄型直付けタイプ

6. CG3 と CG1 の選択の比較

7. 3ステップクイック選択ガイド

     1. ボアの選択：実際の負荷質量に応じて適切な内径を選択し、50％以上の安全マージンを確保してください。軽負荷およびスペースに制約のある作業条件では、CG3 シリーズを優先してください。

     2. ストロークの選択: 実際の作動ストロークに10~20mmの安全マージンを加えた値を設定してください。標準ストローク規則に従ってください: 複動 ≤ 300mm、単動 ≤ 100mm。

     3. 機能構成：従来の複動往復運動の場合はBを選択してください。 S は単動スプリング リセットの安全シナリオ用です。高精度のねじれ防止位置決め用のK。高速動作(>500mm/s)の場合は、衝撃と騒音を軽減するためにAタイプのエアバッファを選択してください。リアルタイムの位置検出と自動制御のために、M9B/A93 スイッチと適合する CDG3 磁気モデルを選択してください。

一文の要約

     新世代超短軽量シリンダ「SOLH CG3」は、超小型・軽量ボディ、高速・低騒音、オイルフリー・メンテナンスフリー、多彩な取付方式を特長とし、中・軽負荷高周波自動化装置にコストパフォーマンスと省スペースの直動ソリューションを提供します。
