CG1・CDG1シリーズ アルミ軽量丸形シリンダ

ブランド: SOLH by Richge Technology

製品概要

    SOLH CG1/CDG1 アルミ製軽量丸形シリンダ、内径 φ20～100mm、取付寸法完全互換の旧 SMC CA1 シリーズの後継品です。特長: 軽量、ユニバーサル設置、柔軟な配管レイアウト、低騒音、高速性能。自動化コンベヤライン、電子機器、包装機械、軽工業機器など、軽・中荷重、ロングストローク、高周波往復用途に広く使用されています。

コア構造と設計機能

   1. 標準: 新世代 SMC 軽量丸型シリンダ、CA1 シリーズの直接代替品。

   2. 材質: 押出アルミニウムバレルとエンドキャップ、硬質クロムメッキピストンロッド。従来の標準シリンダに比べ30％軽量で高強度、放熱性に優れています。

   3. 構造: スレッドロックエンドキャップ、ストレートラウンド形状、簡単な分解とメンテナンス。 4方向エアポート（90°間隔）により、自由度の高い配管配置が可能です。

   4. 操作のバリエーション

     -- CG1B 複動形：両端エア供給、最も一般的な標準モデル

     -- CG1S / CG1T 単動: S=スプリングリターン; T=スプリング伸長、エア遮断後自動復帰

     -- CG1W​​ ダブルロッド: 両側に延長されたロッド、同期動作、強化されたねじれ防止能力

     -- CG1K 非回転ロッド: 正確な位置決めとねじれ防止のための六角ピストンロッド

   4.クッション：標準ゴムクッション。高速時の衝撃と騒音を軽減するためのエアクッション (接尾辞 A) はオプションです。

   5. シーリング: オイルリザーバー溝付きの低摩擦複合シール、低始動圧力、オイルフリー操作、耐用年数 ≥800 万サイクル。

   6. 位置検出: CDG1 には磁気リングが内蔵されており、ピストン位置フィードバック用の M9B/A93/Z73 オート スイッチと互換性があります。 CG1にはマグネットがついていないため、マグネットスイッチを取り付けることはできません。

完全なモデルコーディングルール

   1. 型式例：CDG1BN25-100Z

   2. 標準注文参考例

     -- CDG1BN32-200Z：ボア32、ストローク200、複動、磁石内蔵、ロッドめねじ

     -- CDG1S40-100Z：ボア40、ストローク100、単動スプリングリターン、マグネット内蔵

     -- CDG1K50-150Z：ボア50、ストローク150、回り止め六角ピストンロッド

ユニバーサルコア技術仕様

理論推力・引抜力@0.5MPa（片ロッド、単位：N）

   1. 複動形 CG1B

  2. 単動 CG1S (スプリングリターン @0.5MPa)

取付形状と派生機種

   1. 取り付けオプション

     -- B 基本タイプ: エンドキャップねじによる直接取り付け (最も一般的)

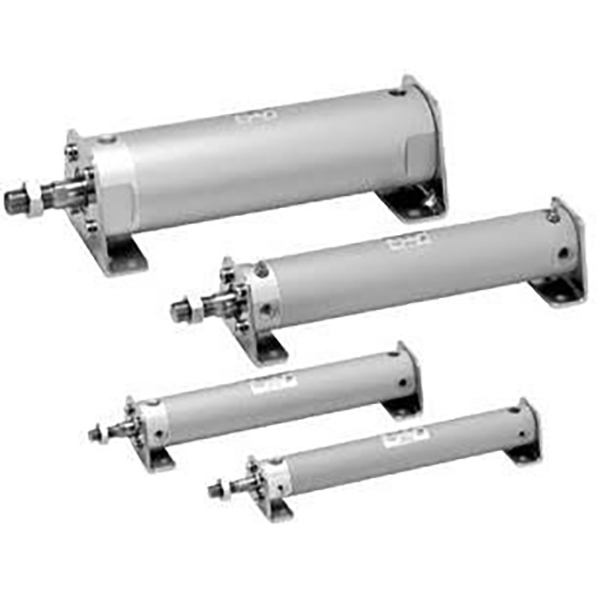

     -- L フットマウント: サイドマウント用軸方向フートブラケット

     -- F/Gフランジ：ロッド側/ヘッド側フランジプレート固定

     -- C/Dクレビス：スイング機構用一山クレビス/二山クレビス

     -- E トラニオン: ターンオーバーとスイング動作のためのヘッド側トラニオン マウント

   2. 主な派生シリーズ

     -- CDG1B：磁石内蔵の標準複動形

     -- CDG1S/T: 単動スプリングリターン/スプリングエクステンション

     -- CDG1W：両ロッド複動

     -- CDG1K: 回り止め六角ピストンロッド

     -- CDG1R: 軸方向スペースが限られたスリムなダイレクトマウントバージョン

     -- CDG1KR：ダイレクトマウント＋ロッド回り止め複動形

3 ステップの迅速な選択ガイド

   1. ボアの選択: 必要な推力と水平荷重を計算し、≥50% の安全マージンを確保します。軽～中荷重およびロングストローク用途ではCG1を優先してください。

   2. ストロークの確認: 移動マージンを 10 ～ 20 mm 追加します。最大ストローク：複動 ≤1000mm、単動 ≤300mm。

   3. 構成の一致

     -- 動作：複動→B;単動スプリングリターン→S;ねじれ防止要件 → K

     -- クッション：動作速度＞500mm/sの場合はエアクッションAを追加

     -- 位置フィードバック: CDG1 マグネット搭載モデルを選択、M9B/A93 オートスイッチに適合

一文の要約

     SOLH CG1/CDG1 アルミニウム製軽量丸型シリンダは、SMC CA1 シリーズと完全に互換性があり、多方向配管を備えた軽量設計、複数の取り付け選択肢、包装、コンベヤ、および電子オートメーション生産ラインに最適なロングストローク リニア アクチュエータです。
