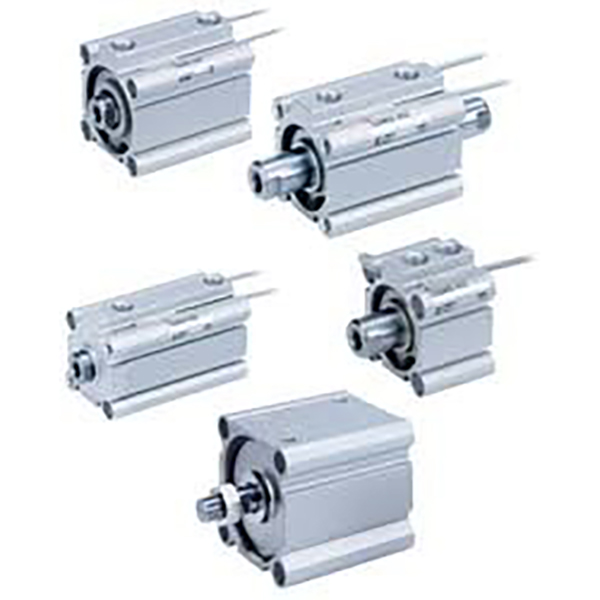

CQ2シリーズ 小形薄型空気圧シリンダ

ブランド: SOLH by Richge Technology

製品概要

     SOLH CQ2シリーズ角形小型薄肉シリンダ、オリジナルCQ2規格と完全互換。標準タイロッドシリンダに比べ長さを50％短縮した超ショートボディです。内径範囲は φ4 ～ 200mm で、パッケージング、自動車、エレクトロニクス、一般オートメーションなどのクランプ、押し込み、位置決めに広く使用されています。

構造と主な特長

     -- 角型極薄アルミニウムボディ、硬質アルマイト表面、高剛性。

     - クロムメッキのピストンロッド、軽量で耐久性があります。

     -- 複数のバリエーション: シングルロッド、ツインロッド、非回転ロッド、エアクッション、超ショートストロークバージョン。

     -- CDQ2 位置検出用内蔵磁石;多面センサー溝、スイッチが突き出ていません。

     -- 標準のゴム製バンパー、高速動作用のオプションのエアクッション。

     -- オイルリザーバー付きの低摩擦シール、オイルフリー操作、耐用年数 ≥500 万サイクル。

モデルのコーディング規則

   1. 例: CDQ2B25-50Z-M9B

     -- C: 内蔵マグネット (CDQ2)。 Cなし = 非磁性CQ2

     --DQ2：シリーズ名

     -- B = 単一ロッド。 W=ツインロッド; K=非回転ロッド。 KW=ツイン回り止めロッド

     -- 25: 内径4～200mm

     -- 50: ストローク長さ

     -- Z：新軽量標準構造

     -- -C: エアクッションオプション

     -- M9B: 磁気スイッチ

技術仕様

理論推力・引抜力@0.5MPa（片ロッド）

一文の要約

     SOLH CQ2 ユニバーサル小型薄型空気圧シリンダは、フルボア φ4 ～ 200mm をカバーし、オプションのエアクッションと回転防止ロッドを備えた豊富な構造バリエーション、省スペース自動化機器用に最も広く使用されているショートストロークアクチュエータです。
