CQSシリーズ薄形薄形シリンダ

ブランド: SOLH by Richge Technology

製品概要

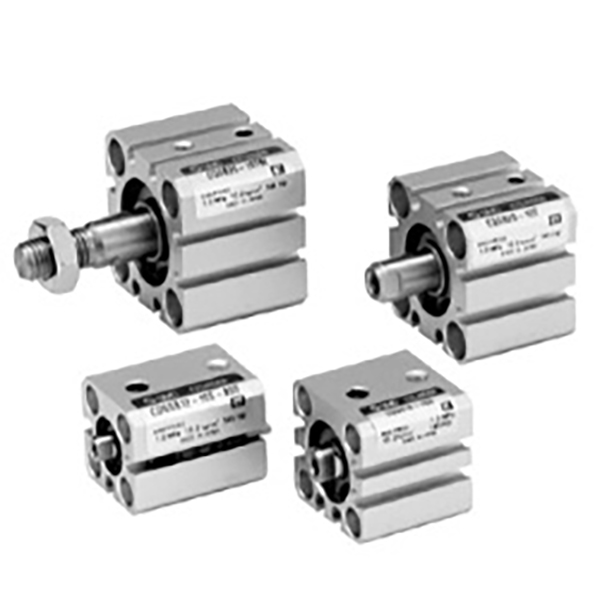

     SOLH CQSシリーズ薄形コンパクトシリンダはSMC CQSシリーズと互換性があります。限られた設置スペースや高精度ショートストローク用途向けに設計されています。角型超スリムボディ、内径φ12～25mm、CQ2シリーズをベースに高精度バージョンアップ。半導体、3Cエレクトロニクス、クランプ、押し込み、位置決め用の精密オートメーション治具で広く使用されています。

構造と主な特長

     -- 角型超薄型ボディ、CQ2 モデルよりも全長が短い。

     -- 硬質アルマイト処理アルミニウムバレル、クロムメッキピストンロッド、高剛性。

     -- 完全なバリエーション: 標準シングルロッド、ツインロッド、非回転ロッド、長寿命 XB24 バージョン。

     -- 位置センサー検出用の CDQS 内蔵磁石。マルチサイドセンサースロット、センサーがシリンダーの外側に突き出ていません。

     -- 両端の固定ゴムクッション、エアクッションなし。

     -- オイルリザーバー付きの低摩擦シール、オイルフリー操作、耐用年数 ≥500 万サイクル。

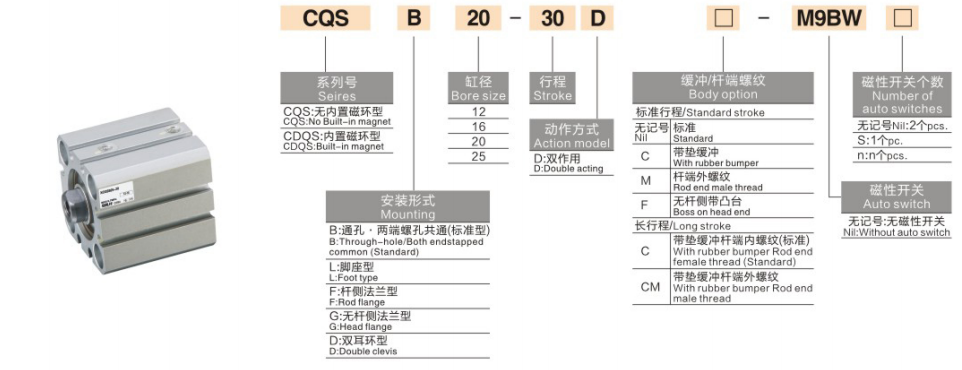

モデルのコーディング規則

   1. 例：CDQSB20-50D-M9BW

     -- C: 内蔵マグネット (CDQS)。 C なし = 非磁性 CQS

     -- DQS：シリーズ名

     -- B = 単一ロッド。 W=ツインロッド; K=非回転ロッド。 KW=ツイン回り止めロッド

     -- 20: ボアサイズ 12/16/20/25 mm

     -- 50: ストローク長さ 5~300mm

     -- D: 新しい標準構造

     -- M9BW: マグネットスイッチオプション

技術仕様

理論推力・引張力@0.5MPa

一文の要約

     SOLH CQS は、複数の構造バリエーションを備えた超小型薄型空気圧シリンダ、高剛性、ショートボディで、限られたスペースの 3C および半導体自動化装置に最適な高精度ショートストロークアクチュエータです。
