MKシリーズ マルチマウントシリンダ

マルチマウント回り止め形薄形シリンダ MKシリーズ

ブランド: SOLH by Richge Technology

製品概要

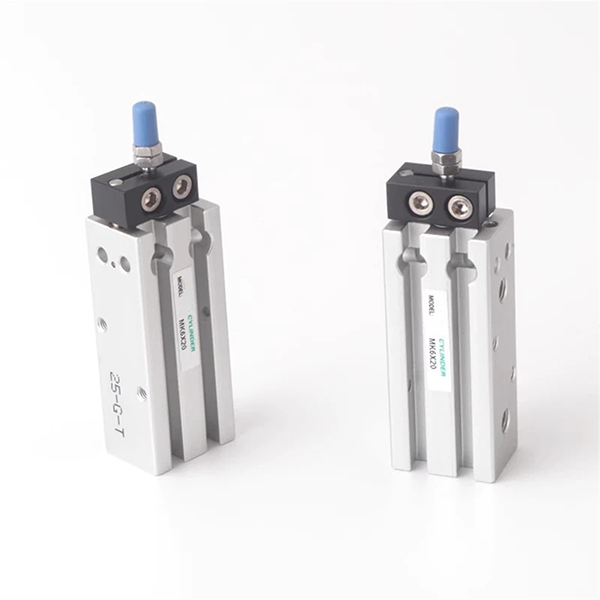

     SOLH MKシリーズ薄型マルチマウントシリンダはMDシリンダに回り止め機構を内蔵したバージョンアップタイプです。角型ボディは追加のブラケットなしで6面設置に対応します。ねじれ防止構造によりピストンロッドの回転が制限され、複数のシリンダの並列設置が可能になり、角度位置決め要件を伴う限られたスペースの精密自動化に最適です。 Airtac MDおよびSMC CQSシリーズと直接互換性があります。

構造と特長

     -- 四角い薄型アルミニウムボディ、統合された回転防止ガイドスロット。

     - 硬質陽極酸化バレル、クロムメッキピストンロッド、耐久性と軽量。

     -- フルバリエーション: MK(複動)、MSK(スプリング伸長)、MTK(スプリング後退)、MKD(両ロッド)、MKJ(両ロッド調整ストローク)。内蔵磁石の場合は接尾辞 -S。

     -- 回転防止精度 ≤±0.5°、ワークピースの角度偏差を回避します。

     -- 前後左右、上面、下面に取り付け可能。並列並列アセンブリをサポートします。

     -- フレキシブルな磁気スイッチを取り付けるための円周方向のセンサー溝。

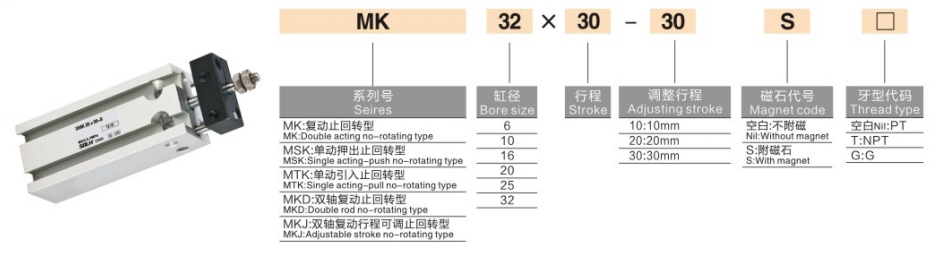

モデルのコーディング規則

   1. 例：MK20-50-S

     -- MK: シリーズコード。 K=反回転。 D=両ロッド。 J=調整可能ストローク

     -- 20: ボアサイズ:6/10/16/20/25/32 mm

     -- 50: ストローク長さ 5~100mm

     -- -S：マグネットリング内蔵

技術仕様

理論推力・理論引張力 @0.5MPa（片ロッド、N）

セレクションガイド

     -- 使用荷重に対して少なくとも 50% の安全マージンを持った穴を選択します。

     -- 実際の移動ストロークに 5 ～ 10 mm の余裕を追加します。最大標準ストローク:100mm;

     -- 位置検出が必要な場合は、-S モデルを選択します。横荷重条件の場合はMKD両ロッドを選択してください。

一文の要約

     SOLH MK 6面実装コンパクトシリンダは、回転防止機構を内蔵しており、限られたスペースの自動化機器における高精度位置決めとコンパクトなマルチシリンダレイアウトに最適です。
