SOLH AF800 / AF900 大口径高流量メインライン エア フィルターは、同等の SMC モデルと完全に互換性があり、G1 1/4/G1 1/2/G2 ポートと最大定格流量 20000 L/min を備え、エアコンプレッサーのメイン パイプライン、フルラインの集中空気供給、および高流量マルチバルブ アイランド空気圧システム向けに設計されています。遠心分離機構を内蔵し、95%以上の凝縮水、錆、大きな粒子を事前に除去します。多層繊維フィルター カートリッジは、一般用途の標準は 5μm ですが、2μm ～ 100μm のオプションの精度を提供します。 45 cm3 水ボウルは、手動排水、AD47 NC フロート オート ドレン、AD48-6 NO フロート オート ドレンの 3 つの排水モードをサポートします。標準耐衝撃性透明 PC ボウル、高耐久金属ボウル、液面確認窓付き防爆金属ボウルの 3 つのボウル タイプが用意されています。金属バージョンは、塗装、リチウム電池の防爆、および油まみれの工作機械の過酷な環境に推奨されます。ストレートスルーランナーを備えた硬質陽極酸化アルミニウムボディが低い圧力損失を実現します。 AR レギュレーターおよび AL ルブリケーターと組み合わせて完全な AC800/900 エア サービス ユニットを形成し、大型 CNC クラスター、リチウム コーティング ワークショップ、自動車塗装ライン、化学防爆プラントのエアコンプレッサーの前面に広く設置され、下流のソレノイド バルブ、シリンダー、真空エジェクターを保護して、空気圧システム全体の故障率を削減します。

SOLH AFF メインライン粗フィルタと AM オイルミストセパレータは直列にカスケード接続でき、適合する SMC 空気清浄コンポーネントと完全に互換性があり、ISO8573-1 圧縮空気清浄度規格に準拠しています。 1μm AFF 一次フィルターは、凝縮した水滴、ほこり、錆粒子を 99% 除去します。 0.1μm AM ファインオイルミストセパレータは残留油分を 1mg/m3 以下に制限し、オイルフリーのクリーンエアを供給します。流量300～14500L/min、ポートねじ1/4"～2"までのフルラインナップを揃えております。各ユニットには視覚的な詰まりインジケーターと軽量のステンレス鋼製水ボウルが組み込まれていますが、接尾辞 D のノーマル オープン フロート オート ドレンはオプションです。従来のフィルターよりも流量が 20% 増加し、圧力損失は 5kPa 未満に制御されます。モジュラーカスケード接続は、AMD 超微細活性炭フィルターとの組み合わせでサポートされており、CNC 機械、食品および医薬品ライン、3C コーティングワークショップ、および半導体オイルフリープロセス用のエアコンプレッサー後の多段階の水と油を除去する後処理装置として機能します。選択時には 1.2 ～ 1.5 倍の流量マージンが推奨され、ドレン排出量が多い 24 時間の無人生産には自動ドレン バリアントが推奨されます。

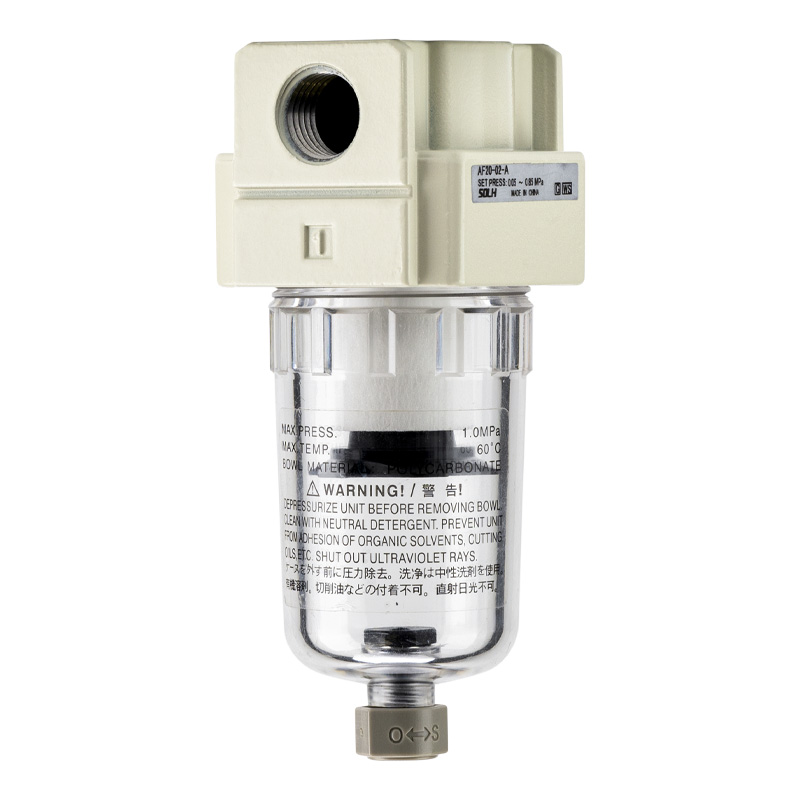

SOLIH AF シリーズ空気圧エアフィルター、空気源処理システム用の工業用圧縮空気プレフィルター。 5μmの二重遠心分離と繊維ろ過で水、オイルミスト、ゴミ、サビを除去します。手動/自動ドレン オプション、AR レギュレータおよび AL ルブリケータと AC ユニットに組み合わせ可能なモジュラー設計。 Rc1/4" 1" ポートを備えたモデル AF2000 ～ AF5000 は、シリンダ、ソレノイドバルブ、空圧ツールの保護に最適です。

SOLH ZSE30A / ZSE30AF / ISE30A 高精度デジタル圧力スイッチは、適合する SMC モデルと完全に互換性があり、4 桁赤/緑 2 色 LCD で±0.2%FS の超高測定精度を誇ります。圧力が事前に設定された安全範囲内にある場合は緑色のバックライトが点灯し、赤色のライトは過圧/低圧アラームをトリガーします。必要に応じて表示ロジックを反転できます。 3 つの測定範囲でアプリケーションの要求をすべてカバーします: ZSE30A は単一真空 0 ～ -101kPa、ZSE30AF ユニバーサル複合圧力は -100 ～ +100kPa、ISE30A 標準正圧は -0.1 ～ 1.0MPa (主流の 0.4 ～ 0.7MPa 工場空気供給用)。各ユニットには 2 チャンネルの独立した NPN/PNP オープンコレクタ スイッチ出力が付属しており、オプションで 1 ～ 5 V のアナログ電圧信号または 4 ～ 20 mA のアナログ電流信号を使用して、閉ループ PLC 圧力データを継続的に取得できます。独自のワンクリックパラメータコピー機能により、1 台のマスターユニットから最大 10 台のスレーブユニットに設定を転送し、バッチ試運転エラーを大幅に削減します。ワイドレンジDC12～24Vで動作し、M5/Rc1/8ポート、IP40の防塵性能を備えています。シリンダーのクランプ圧力監視、真空チャックの吸着故障アラーム、すべての自動空気圧回路にわたるリアルタイムの圧力監視に広く導入されており、精度、遠隔可視性、信号拡張性の点で従来の機械式圧力スイッチを上回ります。

SOLH IS3000 ピストン型機械式空気圧スイッチは、同等の SMC モデルと完全に互換性があります。空気圧が内蔵ピストンを押して 1NO+1NC マイクロ接点スイッチを作動させます。圧力調整範囲は 0.1 ～ 0.7MPa、ヒステリシス ≤0.05MPa、再現性 ±0.05MPa です。アルミニウムダイカストハウジングはIP40防塵等級に達し、上部調整ノブと電源なしでオフラインで圧力設定できる目盛窓を備えています。標準ポートRc1/4、NPT1/4ねじオプション、IS3100ガスケット取付バージョン、PLC専用IS3010微負荷バージョン、表示灯オプションモデルもございます。その固体ピストン機械構造は、優れた耐衝撃性と耐振動性を実現し、デジタル電子スイッチにありがちな信号のドリフトや誤作動を起こすことなく、振動フィーダー、ノックハンマー、スタンピングマシン上でも安定しています。最大接点負荷1Aにより、小型ソレノイドバルブの直接駆動やPLCデジタル入力への接続が可能となり、主空気源の低圧保護、シリンダのクランプ位置確認、振動機器の空気圧安全インターロックなどに広く応用されています。 IS10 リードスイッチよりも高い電気負荷容量を実現し、ISE30A デジタル圧力スイッチよりも優れたコストパフォーマンスと振動安定性を実現します。

SOLH IS10 非接触リードチューブ空気圧スイッチは、対応する SMC エアサービスユニットアクセサリと完全に交換可能です。この製品は、空気圧によって磁石付きピストンを駆動してリードチューブを磁気的にトリガーすることで動作し、機械的接点の磨耗や電気火花がゼロで、IS3000 ピストンマイクロ接点スイッチよりもはるかに長い耐用年数を備えています。圧力調整範囲は0.1～0.6MPa、ヒステリシスは0.08MPa以下に抑えられています。側面の目盛表示窓により、電源なしでドライバーを使用してオフラインで圧力校正を行うことができます。 R1/8 インラインネジを備えた IS10-01S と、AC FRL マニホールドに直接固定してキャビネットのスペースを節約するクリップオン IS10M の 2 つの取り付けタイプが利用可能です。 AC/DC100Vで定格接点負荷が1Aに達し、小型ソレノイドバルブの直接駆動やPLCデジタル入力への接続が可能です。小型軽量で、メインエア低圧警報、シリンダフルストローク確認、バイブレータ空気圧回路の安全インターロックなどのコスト標準圧力モニタとして機能します。

SOLH MQR マルチチャンネルロータリユニオンは、金属非接触ギャップシールを採用し、0.003～0.50 N・m の超低回転トルクを実現します。ゴム製のシールリングがないため、長期間静置した後でも固着を防ぎます。クロスリークのない1/2/4/8/12/16の独立した空気通路を備えており、-100kPa真空から1.0MPa正圧まで動作します。ダブルベアリングによってサポートされており、最大 3000 rpm の双方向回転に達し、メンテナンスフリーで最大 10 億回回転します。標準の M5 ネジポートと無潤滑構造を備え、ロボットジョイント、回転インデックステーブル、回転シリンダのパイプラインのねじれを排除し、エレクトロニクス、包装、印刷の回転オートメーション機械の回転治具の真空吸着や連続エア供給に広く使用されています。固定ハウジングは固定し、回転側はフレキシブルカップリングと一致させる必要があります。大きなラジアル荷重およびアキシアル荷重は禁止されています。

SOLH PB1011A ミニチュア ダイヤフラム ポンプは、同等の SMC PB1011 モデルと完全に互換性があります。統合された内蔵DC24V 3ポートソレノイドバルブにより直接電気制御が可能になり、PB1013Aエアパイロットバージョンは外部機器のインターロック用に設計されています。シャフトレスシール構造により媒体漏れを完全に排除します。接液部コンポーネントはオプションの PP ポリプロピレンまたは SUS316 ステンレス鋼で、複合 PTFE ダイヤフラムおよび FKM シールと組み合わせて、弱酸、アルカリ、有機溶剤に対する優れた耐性を実現します。 8 ～ 2000 mL/min の調整可能な流量を提供し、最大 2.5 m の乾式吸引リフトで最大 100 mPa・s の液体粘度に対応し、64 dB(A) 未満の騒音で動作し、3,000 万サイクルのダイヤフラム耐用年数を達成します。流体ポートは標準 Rc1/8 ネジを採用しており、オプションで NPT1/8 も付いています。給排気口にはM5ミニチュアネジを使用しています。取り付けには、エアロックを避けるために液体出口を上に向ける必要があります。半導体および太陽光発電ラインでのマイクロ化学液体の移送、医療用生化学試薬の供給、印刷インクと接着剤の供給、環境水処理装置への正確な化学薬品の投与に広く使用されています。

SOLH VR3200/VR3201 電源不要の機械式空気圧電気リレーは、適合する SMC モデルと完全に互換性があります。外部電源なしで空気圧信号を1NO+1NCドライ接点信号に変換し、PLCインターロック、圧力監視、故障警報を実現します。0.1～1.0MPaの範囲で調整可能なトリガー圧力と高負荷の内蔵マイクロスイッチを備えています。 3 つのバリエーションが利用可能です。乾燥した防塵制御キャビネット用のオープンフレーム VR3200。湿気や埃の多い工作機械や生産ライン向けの完全密閉型 IP44 防滴 VR3201。強力な EMC 干渉および輸出機械用の専用接地端子を備えた CE 認定 VR3202。標準のRc1/8エアインレット、真鍮製バルブボディ、POMピストン、ステンレス製リターンスプリング、NBRシールを装備しており、電子センサーのない爆発の危険性がある作業場でのシリンダクランプ圧確認、真空チャック負圧フィードバック、メインエア源低圧警告、信号変換などに広く使用されています。
