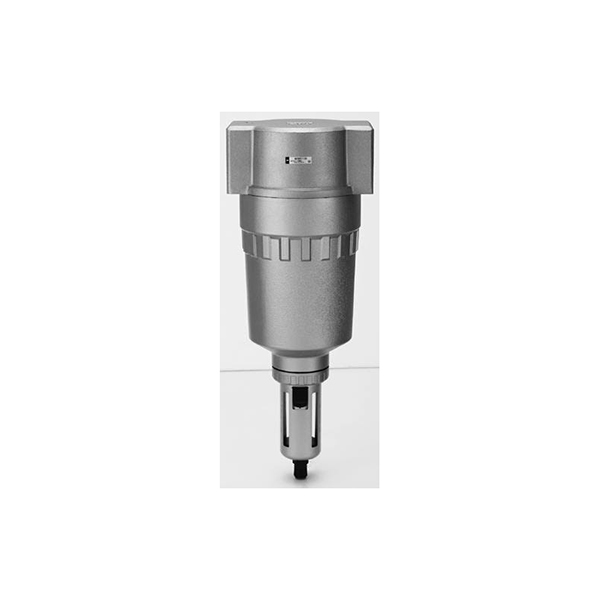

AF800 / AF900シリーズ 大容量ハイフローエアフィルター

ブランド：Richge Technology の SOLH

製品概要

     SOLH AF800 および AF900 は、産業用大口径大容量メインパイプライン エア フィルタで、SMC オリジナル AF800/AF900 と寸法および性能が完全に互換性があります。エアコンプレッサーのメイン空気源、生産ライン全体の集中空気供給、およびマルチバルブアイランド高流量空気圧システム向けに設計されています。小型のスプリットエアサービスユニット AF200/300/400 とは異なり、大型の流路、超高処理流量、大容量の集水ボウルを備えています。

     圧縮空気内の凝縮水、錆、塵などの不純物を遠心分離し、下流のソレノイドバルブ、シリンダー、真空エジェクター、大型空気圧アクチュエーターを完全に保護し、空気圧ライン全体の故障率を大幅に低減します。

2 つの完全な仕様:

   1. AF800: 中大流量、ポート G11/4 / G1 1/2 (1.25 / 1.5 インチ)

   2. AF900: 特大メイン パイプライン フィルター、ポート G2 (2 インチ)

     オプション付属品：マニュアルドレン/フロートオートドレン、マルチグレードフィルターエレメント、透明PCボウル/金属防爆ボウル。工作機械クラスター、リチウム電池生産ライン、塗装作業場、高出力の空気源需要を伴う化学装置一式に幅広く適合します。

完全なモデルコーディングルール

   フルオーダーコード形式：AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900：大容量ハイフローエアフィルターのシリーズコード

    2. F12 / F16 / F20：ポートねじサイズ

     -- F12 = G1 1/4 (1.25 インチ)

     -- F16 = G11/2 (1.5 インチ)

     -- F20 = G2 (2 インチ)

   3.中末尾：ドレンタイプ

     -- ブランク: 標準手動ドレン

     -- AD47：NC常閉フロートオートドレン（PCボウル用、装置停止後エア漏れなし）

     -- AD48-6:NOノーマルオープンフロートオートドレン(ナイロンメタルボウル用、連続自動ドレン)

   4. 末尾の接尾辞: 水ボウルの材質オプション

     -- ブランク: 標準透明 PC ボウル + 金属製衝突防止保護カバー

     -- M：液面観測窓付き防錆金属ボウル（粉塵、油分、屋外の過酷な環境用）

     -- MG：遠隔水量観測用液面計内蔵金属ボウル

   5.フィルター要素の精度をカスタマイズ可能:

     -- 標準 5μm;オプションの2μm高精度、10/20/40/70/100μm粗フィルター

ユニバーサルコア技術仕様表

内部構造と濾過動作原理

  1. Stage1: 遠心分離ガイド構造

     -- 気流は接線方向に沿って高速で回転します。遠心力により液体の凝縮水、油滴、大きな錆粒子がボウルの内壁に投げられ、重力によって底に沈みます。 95% 以上の液体汚染物質が事前に分離されているため、フィルターエレメントの負荷が軽減され、交換サイクルが延長されます。

  2. ステージ 2: 多層ファイバーフィルターエレメント

     -- 遠心脱水後の圧縮空気は多層繊維フィルターカートリッジを通過し、小さな固体塵や微細な油エアロゾル粒子を捕集します。 2μm の高精度バージョンは、精密比例バルブや真空回路に超クリーンな空気源を提供します。

  3. ボウル上部に水しぶきバッフルパーティションを内蔵

     -- きれいな空気パイプラインへの気流による液体の水の二次混入を避けるために、沈殿した水を底部に隔離します。

  4. 取り外し可能な水ボウル + 排水アセンブリ

     排水バルブが底部に統合されており、2 つの排水ソリューションが備わっています。

     -- 手動排水: 下部のボタンを押して、溜まった水を手動で排出します。

     -- フロート自動排水: 水が閾値に達するとフロートが上昇して排水が自動的に開き、連続生産ラインの無人運転が可能

   5. 硬質アルマイト処理アルミニウム合金本体

     -- 超低空気流抵抗を備えた大きなストレートフローチャネル、フル状態でも明らかな圧力低下のない安定した空気供給

     -- 大流量負荷。耐油性、耐腐食性の表面処理。

オプションのアクセサリと材料の選択ガイド

   1. 3 つのウォーターボウルオプション

   1.1 標準透明PCボウル（工場出荷時）

     -- 利点: リアルタイムの視覚的な水位観測。作業場の鉄くずによる破損を防ぐための金属衝突防止シェルが装備されています。乾燥した屋内の一般自動生産ラインに適しています。

   1.2 ナイロン金属保護ボウル (末尾 M)

     -- 利点: 高い耐衝撃性、切削液および紫外線耐性があり、脆性亀裂のリスクがありません。粉塵の多い油性塗装や高温工作機械の過酷な作業条件に最適です。

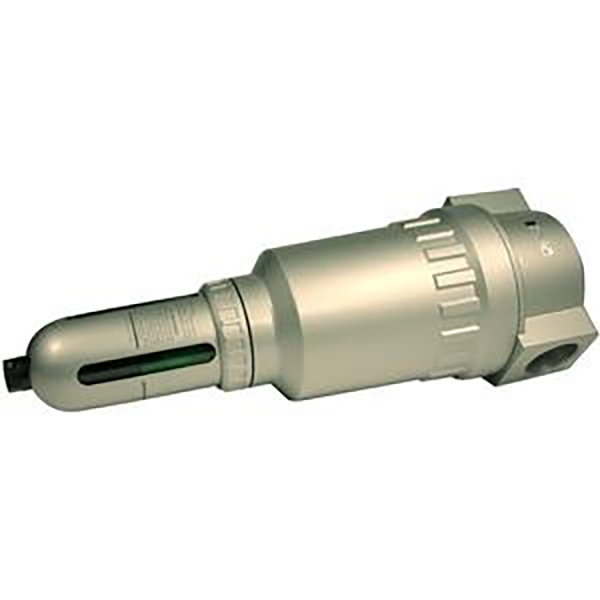

   1.3 液面計付金属ボウル（末尾MG）

     -- 金属本体の外部観察窓。遮光された密閉防爆環境で水量を読み取り可能。化学および防爆作業場に最適。

   2. オートドレン2機種比較表

  3. フィルタエレメントの精度選択ガイド

     -- 5μm標準フィルタ: ほとんどの工作機械、シリンダ、ソレノイドバルブに汎用、最高のコストパフォーマンス

     -- 2μm高精度フィルタ：真空エジェクタ、精密比例レギュレータ、3Cエレクトロニクス生産ラインのクリーンエア回路

     -- 10~100μmの粗いフィルター: エアコンプレッサー出口の一次プレフィルターで、下流の精密空気源コンポーネントを保護します。

コア製品の競争力の優位性

   1.大口径超低流量抵抗

     -- 小型の AF シリーズよりもはるかに大きな流量断面積を備えた 1.25/1.5/2 インチのストレート バルブ ボディ。多気筒、多弁アイランドの同期動作時の圧力減衰が少なく、あらゆる機器で安定した出力推力を実現します。

   2.大容量貯水室

     -- 45cm3の大容量ボウルは頻繁な排水頻度を減らし、エアコンプレッサーのメインパイプラインでの集中濾過に最適です。

  3. 過酷な労働条件を完全にカバー

     -- 透明な PC / 金属防爆ボウルを自由に選択でき、屋内、屋外、塗装粉塵および化学防爆環境に適用できます。

  4. 適合した完全な全ライン空気源ソリューション

     -- AR800/AR900 大流量圧力レギュレータおよび AL800/AL900 オイルミスト ルブリケータと組み合わせて、AFC 2 ユニット / AC 3 ユニットの大容量エアサービスアセンブリ、完全なメインエアソース処理ユニットを形成できます。

  5.輸入ブランドと完全に互換性があります

     -- 国際的な主流ブランドと一貫した取り付け寸法、ネジ仕様、フィルターエレメントサイズ。パイプラインやブラケットを変更することなく、エアコンプレッサーのメインパイプラインの改修を直接交換できます。

  6. 低メンテナンス&長寿命

     -- 遠心分離によりフィルターエレメントの汚染速度が遅くなります。フィルターカートリッジは分解、洗浄して再利用できるため、消耗品の交換コストを削減できます。

標準の完全な空気源マッチングソリューション

  1. ソリューション 1: 耐久性の高い生産ラインのメインエア源 3 ユニットのアセンブリ

     -- エアコンプレッサ出口 → AF900-F20 フィルタ + AR900 レギュレータ + AL900 ルブリケータ (AC900 3 ピースユニット) → PA ナイロン幹線分岐 → 4V バルブアイランド、MSQ ロータリーテーブルシリンダ、各ステーション 4 階足踏み操作盤

  2. ソリューション 2: 防爆リチウム電池および塗装ワークショップ向けのオイルフリーの 2 ユニット アセンブリ

     -- エアコンプレッサーメインパイプライン → AF800-F16 メタルボウルフィルター + AR800 レギュレーター (AFC800 2 ユニット、ルブリケータを除去) → 50-VFE/50-VPE 防爆電磁弁 + ZU 真空エジェクターグラビングステーション

  3. ソリューション 3: 小型工作機械クラスターへの集中エア供給

     -- AF800-F12 (G11/4) 高流量フィルター → 3F フートバルブ、SC 標準シリンダー、C110 エアブローガンを備えた複数の工作機械に供給するマルチウェイ PU/PA メインパイプライン

典型的な産業用途のシナリオ

     -- 大型 CNC 工作機械クラスター、重プレスおよびリベット締め装置の主要な空気源

     -- リチウム電池コーティング、セル組立防爆自動生産ライン

     -- 自動車完成車塗装、インク・粉塵防爆作業場

     -- 大規模包装ライン、物流仕分けマルチステーション集中空気供給

     -- 化学パイプラインバルブ自動制御、石油およびガスをサポートする完全な空気圧機器

     -- 下流の精密空気源コンポーネントを保護するための、エアコンプレッサー室のホスト入口の一次プレフィルター

選定・動作仕様上の注意事項

  1. フロー選択ルール

     -- 単一パイプライン上のシリンダーとバルブアイランドの合計空気消費量が 6000 L/min を超える場合は、AF800 を選択する必要があります。 12000 L/minを超える場合はAF900を選択してください。小型の AF200/300 は高流量に耐えられず、深刻な圧力低下と不十分なシリンダ推力が発生します。

  2. ボウル選択の赤線

     -- 塗装、切削液油の多い環境、屋外屋外および防爆エリアでは、標準 PC 透明ボウルの使用が禁止されています。衝撃後の亀裂や水漏れによる安全上の危険を避けるために、M/MG 金属バージョンに切り替える必要があります。

  3. 真空回路の必須ルール

     -- 真空吸着生産ラインはAFC 2ユニットアセンブリのみを採用しています（ルブリケータなし）。 ALオイルミストルブリケータは、ZU/ZB真空エジェクタの潤滑油詰まりを防ぐため、直列接続できません。

  4. 取付方向の基準

     -- IN/OUT エアフロー矢印がバルブ本体の上部に印刷されており、矢印の空気入口の方向に厳密に従って取り付けてください。凝縮水を正常に沈降させて収集できるように、水ボウルは垂直下向きでなければなりません。

  5. メンテナンスサイクルの要件

     -- PC ボウル: 溜まった水を毎日確認します。オートドレンモデルは毎週フロートの詰まりを検査します

     -- 5μm 標準フィルターエレメント: 粉塵が多い環境では 30 日ごとに清掃し、15 日ごとに交換してください。

     -- 2μm高精度フィルターエレメント: 15日ごとに交換

     -- メンテナンス前: フロントメイン HSV 手動遮断バルブを閉じ、ボウルとフィルターカートリッジを取り外す前にパイプラインの残留圧力を排気します。

一文の要約

     SOLH AF800/AF900 大容量メインパイプラインエアフィルターは、12000 ～ 20000 L/min の超高流量を備えた遠心分離構造を採用し、オプションの自動フロートドレンと透明/金属防爆水ボウルを備え、AR/AL800/900 と組み合わせて、エアコンプレッサーメインライン、リチウムバッテリー、塗装および重工作機械の一次水分および不純物分離装置としての完全な大口径エアサービスユニットを形成します。空気供給システム。
