VM4（VM400）シリーズ 中型3ポートポペットメカニカルバルブ

ブランド：Richge Technology の SOLH

製品のポジショニング

     VM4（VM400）シリーズは、ミニVM1シリーズと大流量スタンダードVM2シリーズの中間に位置する、SMCオリジナルモデルと完全互換可能な中型3ポートポペットメカニカルバルブです。ユニバーサル Rc1/8 ポート、両側/底部配管レイアウト、堅牢な金属構造、超長寿命、完全な交換可能なアクチュエータ ヘッドにより、真空 (-100kPa) から最大 1.0MPa の正圧までの全動作範囲をサポートします。一般自動化機器のストロークリミット検出、手動ジョグ操作、安全インターロック回路などに広く採用されています。

主要な技術仕様

  1. 基本的な一般パラメータ

     -- シリーズ コード: VM400 (短縮名 VM4)

     -- 回路タイプ: 3/2 ウェイ;ノーマルクローズ (NC 標準)、ノーマルオープン (NO オプション)

     -- 構造: 直動ポペット型、密封性、防塵性、長寿命

     -- 適用流体：圧縮空気、不活性ガス

     -- 動作圧力範囲: -100kPa ~ 1.0MPa (真空対応、VM2 よりも優れています)

     -- 周囲温度および中温: -5 ~ +60℃ (内部の氷結は禁止)

     -- ポートネジ: Rc1/8 (01);オプションのNPT1/8 (N01)、G1/8 (F01)

     -- 流量性能: 有効断面積 7mm²、Cv = 0.38

     -- 正味重量: 標準ベースモデル 110g

     -- 配管レイアウト: サイドポート (01)、ボトムポート (00)

     -- 潤滑: 無潤滑。 ISO VG32 タービンオイル潤滑オプション

     -- 最大スイッチング周波数: 押しボタン/ローラー アクチュエーターの場合は 60 サイクル/分。ノブ/セレクターヘッドの場合は6サイクル/分

     -- 耐衝撃性と耐振動性: 1000m/s² 耐衝撃性、70m/s² 耐振動性 (重工業グレード)

  2. 外形全体寸法(mm)

     -- サイドポートバージョン: 18 × 30 × 57

     -- 下部ポートバージョン: 18 × 30 × 62

  3. 3 ポート回路の定義とロジック

     -- ポート 1(P): メインエア供給入口

     -- ポート 2(A): 制御信号出力ポート

     -- ポート 3(R): 排気ポート

     -- NC 常閉ロジック: 非作動 → P が A から遮断され、A は排気 R に接続されます。作動後 → P が A に接続、A が排気 R を切断

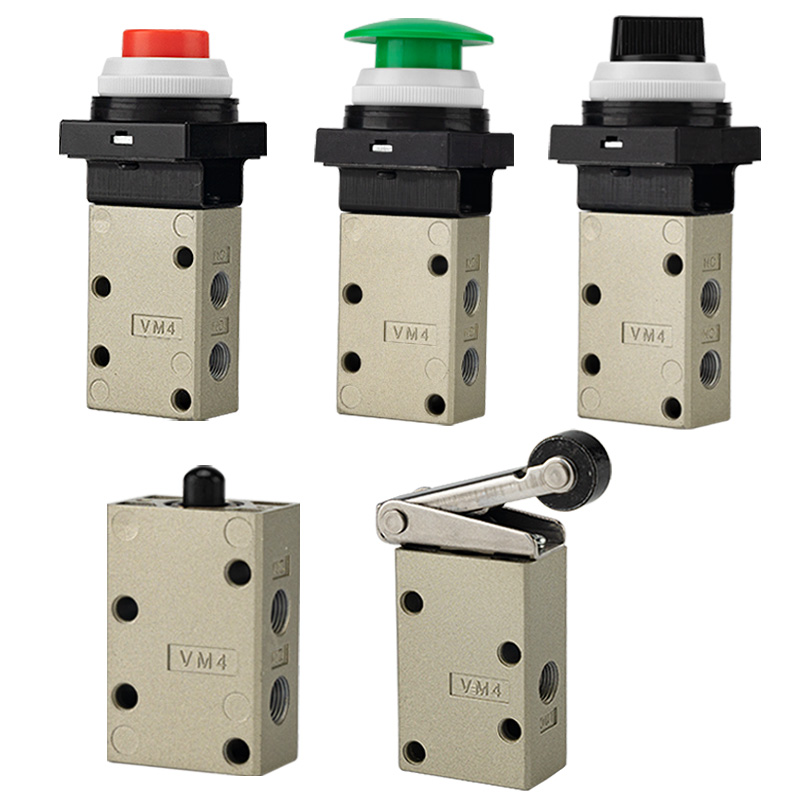

交換可能なアクチュエータ ヘッドの全製品

  1. ローラーレバータイプ（ストロークリミット検出用として最もポピュラー）

     -- VM431: 標準 POM プラスチック ローラー レバー

     -- VM431S: 耐摩耗性の高い連続操作用の硬化スチール製ローラーレバー

     -- VM432: リバーストリガーの誤操作を排除する一方向アンチリバウンドローラーレバー

 2. ストレートプランジャタイプ

     -- VM430: 標準ストレートプランジャーベースモデル、カスタマイズされた特殊アクチュエーターアタッチメントをサポート

  3. 押しボタン＆マッシュルーム緊急停止ヘッド（マニュアルジョグ＆セーフティインターロック）

     -- VM432: フラット標準押しボタン

     -- VM432Y: 緊急停止用の視認性の高い黄色のマッシュルームヘッド

     -- VM432R: 赤いキノコ非常停止ボタン

     -- VM432G: 緑色のインジケータ押しボタン

  4. ノブ/セレクター/ロック可能な安全アクチュエーター

     -- VM434: 2ポジション/3ポジションロータリーセレクターノブ

     -- VM435: 偶発的な誤作動を防止するロック可能な押しボタン

     -- VM436: トグルヒンジレバーアクチュエーター

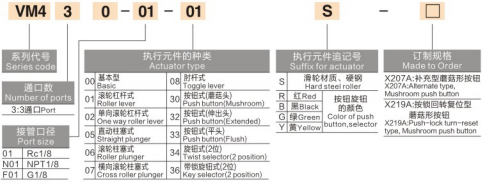

型式コードの説明

 1. (例：VM431-01-01S)

     -- VM431: 3ポート回路+ローラーレバーアクチュエーター

     -- 01: ポートねじコード (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: サイドポート配管レイアウト (00 = ボトムポートレイアウト)

     -- S: 硬化スチールローラー (接尾辞なし = 標準 POM プラスチックローラー)

     -- 色の接尾記号: Y=黄色のキノコ、R=赤色のキノコ、G=緑色の押しボタン

  2. 人気のスタンダードモデル

     -- VM431-01-01A：3ポートPOMローラレバー Rc1/8側ポート（ユニバーサル汎用モデル）

     -- VM431S-01-01A: 3 ポート硬化鋼ローラー、重耐久耐摩耗性作業条件

     -- VM430-01-00A: 3 ポート ストレート プランジャー、カスタマイズされたアクチュエーター アセンブリ用の下部ポート

     -- VM432Y-01-01A: 3ポート黄色マッシュルームヘッド緊急停止弁

製品の主な利点

     -- 超広範な真空＆正圧デュアルレンジ：-100kPa真空から最大1.0MPaまで安定動作、真空吸着回路と標準正圧回路の両方に対応（VM2は真空対応不可）

     -- 信頼性の高いポペットシール構造：優れた気密性、防塵性、高速応答性、超長サイクル寿命を実現

     -- ユニバーサルRc1/8標準ねじ：互換性に優れ、一般自動化機器に広く採用されている接続口径

     -- 両側/底部配管レイアウト: 高密度のパネルの積み重ねや限られたスペースの機器向けに柔軟な設置レイアウト

     -- 完全なフルシリーズのアクチュエータ ポートフォリオ: ローラー レバー、プランジャー、フラット押しボタン、カラー マッシュルーム ヘッド、ロータリー ノブ、ロック可能なヘッドがストローク制限、手動ジョグ、緊急停止、セレクター制御の要求を完全にカバーします。

     -- 耐久性の高い産業用の堅牢な構造: 頑丈な金属製バルブ本体、オプションの硬化スチールローラー、過酷な連続生産ラインに耐える高い衝撃/振動耐性

     -- 無潤滑メンテナンスフリー設計: 低い運用コストとオイルフリーのクリーンなエア回路環境

典型的な産業用途のシナリオ

     -- 装置ストロークリミット検出：ローラーレバーアクチュエーターによるシリンダーとスライドテーブルの全位置フィードバック

     -- 真空吸着・放出制御回路（負圧-100kPaでも安定動作）

     -- パネル押しボタンアクチュエータによる手動ジョグテストと機器の試運転

     -- 機械安全緊急インターロック: 空気回路を迅速に遮断するための黄色/赤色のマッシュルームヘッド

     -- ループのクランプ/アンクランプ用の治具と治具の空気圧スイッチング

     -- 包装、印刷、繊維機械の高周波メカニカルトリガー制御

     -- 小型自動ワークステーション位置信号フィードバックおよび機械的安全インターロック回路

選定比較表：VM1/VM2/VM4シリーズ

一文の要約

     SOLH VM4中型3ポートポペットメカニカルバルブは、ユニバーサルRc1/8ポート、Cv=0.38流量、全真空〜1.0MPa圧力互換性、信頼性の高いポペットシール、完全に交換可能なアクチュエーター、側面/底部の二重配管レイアウトを備えており、真空操作、耐摩耗性、長期安定した性能を必要とするあらゆる作業条件に適した中型メカニカル制御バルブとして機能します。
