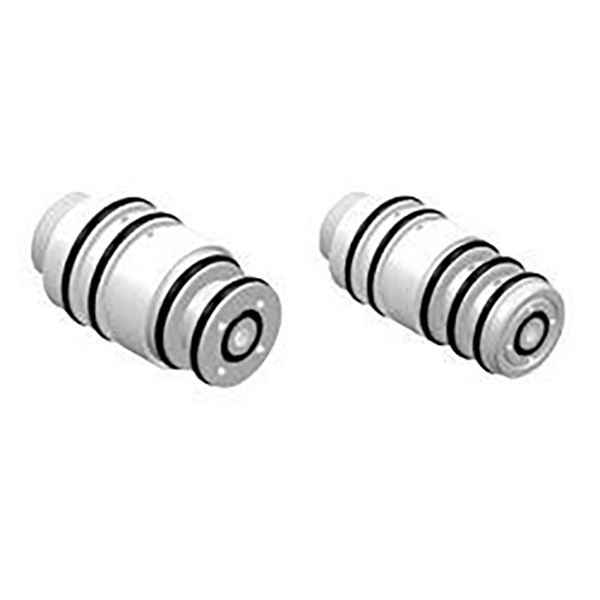

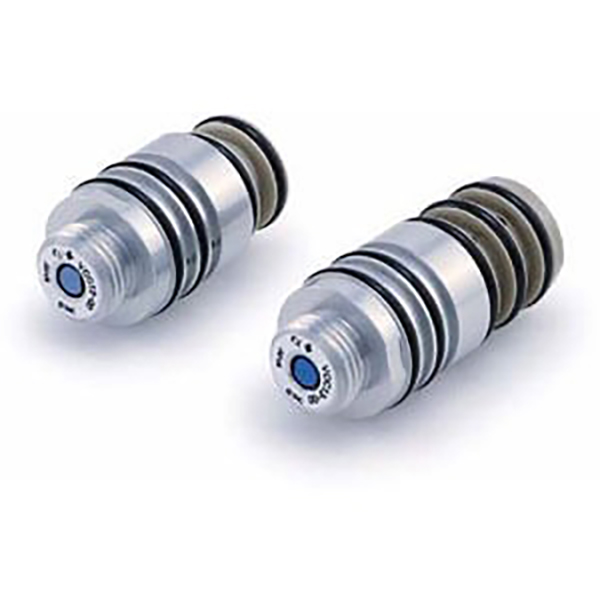

VCC シリーズ空気圧流体制御弁 |水性および溶剤流体用の 2/3 方パイロット操作バルブ

ブランド: SOLH by Richge Technology |耐食性低残留流体切替バルブ

1. 製品概要

     SOLH VCCシリーズは、水ベースおよび溶剤ベースの流体用に特別に設計されたプロ仕様のパイロット操作流体切り替えバルブ。 2 ウェイ (VCC12 / VCC12D) と 3 ウェイ (VCC13) の 2 つの構造タイプがあり、スプレー ラインや液体供給システムにおける塗料、インク、洗浄液の切り替えと制御に特化しています。摺動摩擦ゼロ設計のフルPTFEダイヤフラム構造を採用し、液残りや塗料の硬化詰まりを効果的に低減します。優れた耐食性、超低残留性能、本質的に安全な空気圧駆動を備えたこの製品は、自動スプレー、多色切り替え、実験室用液体分配、およびさまざまな化学液体作業条件に最適なクリーン制御コンポーネントです。

2. コアモデルとアプリケーション機能

3. 製品の主な機能

  3.1 優れた多媒体耐食性

     すべての接液部に高性能PTFE（テフロン）、PEEK、ステンレスシール材を採用。全体的な構造は、水性塗料、有機溶剤 (酢酸ブチルなど)、洗浄剤、およびさまざまな化学媒体に対して、膨潤、老化、媒体の汚染を引き起こすことなく耐性があります。自動車塗装、エレクトロニクス、食品、医療業界の厳しい清浄基準を完全に満たしています。

  3.2 PTFE ダイヤフラム 摺動摩擦ゼロ、超低残留物、容易な洗浄

     革新的なダイヤフラム構造により、従来のスライドバルブコアコンポーネントが不要になります。流体は滑らかな PTFE ダイアフラム表面にのみ接触するため、バルブ コアの詰まりや塗料の硬化残留物が完全に回避されます。液・色交換時の徹底した洗浄を実現し、材料の無駄や設備のダウンタイムを大幅に削減し、連続生産効率を向上させます。

  3.3 純粋な空気圧駆動、安全かつ安定した動作

     パイロット空圧制御方式を採用し、制御圧力範囲は0.4～0.7MPaで安定しています。作業プロセスには電気部品が含まれておらず、電気火花のリスクがゼロで、塗装作業場や化学生産ラインなどの可燃性および爆発性の環境に対して本質的に安全です。高速かつスムーズな応答性と長期安定したサイクル運転性能が特徴です。

  3.4 小型・軽量、フレキシブルな一体設置

     ロボットアームの搭載や狭い装置スペースのレイアウトにも適応する小型軽量ボディ設計。 1つのベースに最大2個のバルブを搭載できる30mmピッチのマニホールド取り付け構造に対応しています。 2方バルブと3方バルブの混在設置が可能で、設置スペースの有効な節約と現場の配管レイアウトの簡素化を実現します。

  3.6 超長寿命＆高耐久性

     最適化されたダイヤフラムとシール構造により、耐摩耗性と耐老化性能が向上します。耐用年数に達する塗装作業条件で500万サイクル以上 そして水/空気使用条件下で 1,000 万サイクル、長期継続的な工業生産に完全に適応し、設備のメンテナンスの頻度とコストを削減します。

  3.7 多彩な接続と強力な互換性

     SUS316Lステンレス製のVCKシリーズコネクタを標準装備しており、φ6～φ12mmのチューブに対応します。オプションのストレート、45°、90° 回転コネクタは柔軟な配管方向調整をサポートし、複雑な現場のパイプライン レイアウト要件に完全に適応します。

4. 完全な技術仕様

5. 典型的なアプリケーションシナリオ

     • 自動化スプレー産業: 自動車、家電、ハードウェアのスプレー ライン。マルチカラーの高速カラー切り替えと 2 成分塗料の比例制御をサポートします。

     • 研究所および製薬産業: 高速液体クロマトグラフィーおよび実験試験装置向けの精密な流体分配、媒体混合、グラジエント切り替え。

     • クリーン産業の生産: 電子機器、食品、医療機器の残留物ゼロの流体制御により、媒体の汚染を回避し、生産の清浄度を確保します。

     • 化学薬品および洗浄装置: 有機溶剤、洗浄剤、工業用作動媒体の周期的な切り替えとオンオフ制御。

一文の要約

     SOLH VCC シリーズの水/溶剤流体制御バルブは、完全な耐食性、ゼロ滑りの低残留ダイアフラム構造、本質安全防爆空気圧ドライブ、超長寿命を特徴としており、自動スプレー、研究室の精密分配、およびクリーンな化学流体制御シナリオ向けの高効率で信頼性の高い流体切り替えソリューションとして機能します。
