VR51 シリーズ空気式両手安全制御弁

ブランド：Richge Technology の SOLH

製品のポジショニング

     VR51シリーズは専用の空気圧式両手安全制御弁です。その中核となる安全ロジックでは、空気出力を生成するために 2 つの独立したボタンを 0.5 秒以内に同時に作動させる必要があります。油圧プレス、リベット打ち機、切断装置、その他の危険な機械での手による潰れ、挟み込み、切断事故を防ぐために特別に開発されており、EN ISO 13851 および EN574 国際安全規格に完全に準拠しています。

中心となる動作原理と安全ロジック

1. デュアル入力 AND ゲート ロジック

     -- 2 つの独立した信号入力ポート P1 および P2

     -- ポート A の空気出力は、両方の入力信号が 0.5 秒未満の時間差以内に到着した場合にのみアクティブになります。

     -- いずれかのボタンが放されるか、一方の信号が失われた場合、出力空気供給は即座に停止します。

2. 内部の機械構造

     -- スプリングリターンなしの 3/2 ウェイ 2 ポジション空気圧ロジックバルブ

     -- 0.5秒の遅延監視メカニズムを内蔵し、片手での連続不正操作を排除

     -- 排気ポートRにサイレンサーを標準装備

完全な技術仕様

     -- 適用流体：圧縮空気

     -- 動作圧力範囲: 0.25 ~ 1.0 MPa

     -- 耐圧力：1.5MPa

     -- 周囲温度: -5 ~ +60℃ (氷結厳禁)

     -- ポートオプション: C06: φ6 メートル難燃性プッシュイン継手 C07: 1/4 インチインチ難燃性プッシュイン継手

     -- 正味重量: 約。 340g

     -- 安全認証: E​​N ISO 13851、EN574、CE、RoHS

 モデルコードの定義

1.例：VR51-C06-B

     -- VR51:​​ 両手安全弁のシリーズコード

     -- C06 / C07：プッシュイン接続口径 C06 = φ6 チューブコネクタ C07 = 1/4" チューブコネクタ

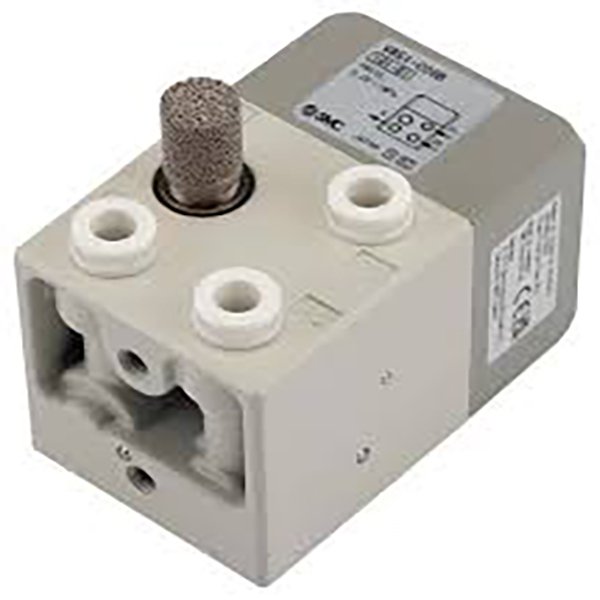

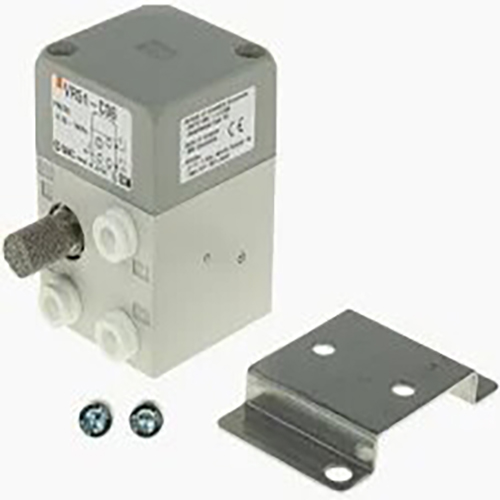

     -- 接尾辞 B: 取り付けブラケット オプション 接尾辞なし = 背面ポート配管バージョン B = 金属製取り付けブラケット (VR51B) を装備

2.人気のスタンダードモデル

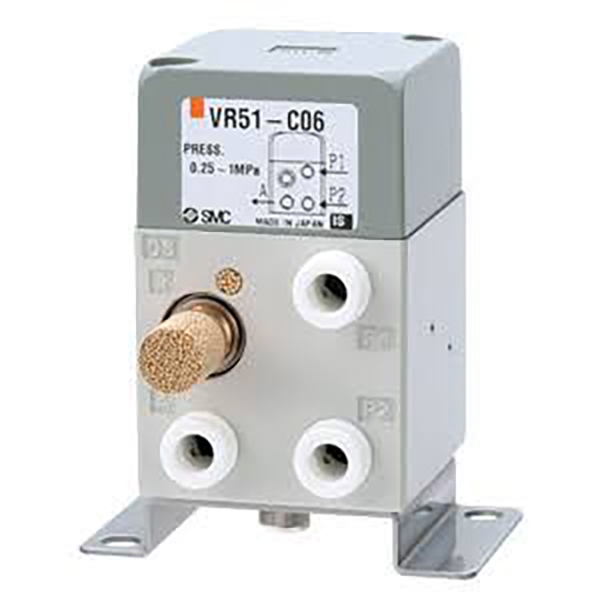

     --VR51-C06：φ6ワンタッチ後配管（最も多く使用されている）

     --VR51-C06B：φ6ワンタッチ取付金具付

     --VR51-C07: 1/4" プッシュイン、後部配管

主要な安全上の利点

1. 必須の同期両手操作アンチチート設計

     有効な信号出力は、両手が 0.5 秒以内にボタンを操作した場合にのみトリガーされます。片手操作では機器を起動できません。いずれかのボタンを放すと、機械はすぐに停止します。

2. 本質安全のための完全空気圧構造

     電気部品を一切使用しない 100% エア駆動。停電時でも安全性能は変わりません。防爆構造により、湿気、粉塵、可燃性の作業場環境でも確実に機能します。

3. 堅牢・長寿命メンテナンスフリー構造

     優れた耐汚染性を備えた耐摩耗性スプール設計。無潤滑作動。サイレンサーを標準付属し、現場での組立作業を軽減します。

4. 柔軟な多方向設置

     背面または底面の配管レイアウトに対応します。オプションの取り付けブラケットを使用すると、さまざまな機械レイアウトに合わせてパネルや機器フレームを簡単に取り付けることができます。

典型的な安全アプリケーションのシナリオ

     -- 空気圧プレスおよびリベット締め機: 手の粉砕による怪我を避けるための両手トリガー

     -- 切断およびシャーリング機械: 切断事故を防ぐためにデュアルボタンのアクティブ化を必須

     -- クランプおよび圧入ステーション: 挟み込みのリスクを排除する安全インターロック

     -- 射出成形・プレス補助装置：安全起動インターロック回路

     -- 半自動組立生産ライン: 危険な作業領域での手の保護

一文の要約

     SOLH VR51 全空気式両手安全インターロック バルブは、0.5 秒の同期検出ロジック、完全な EN ISO 13851 安全認証、3/2 ウェイ設計、および難燃性プッシュイン継手を内蔵しており、あらゆるタイプの空気圧処理装置で手を挟んだり押しつぶしたりする危険を防ぐ標準安全コンポーネントとして機能します。
