VZM500（VZM5）シリーズ 5・2方メカニカルバルブ

VZM500 (VZM5) シリーズ 5/2 方メカニカルバルブ |中流量弾性シール空気圧制御弁

ブランド: SOLH by Richge Technology | SMC互換5ポート機械作動空気圧バルブ

1. 製品概要

     SOLH VZM5（VZM500）シリーズは、中型5/2方メカニカルコントロールバルブ SMC規格と完全互換。高信頼性の弾性ゴムシール構造を採用しており、安定したシール性、高速応答性、Cv値0.6までの優れた中流量性能を備えています。標準の Rc1/8 ポートと完全なオプションのアクチュエータ ヘッドを装備し、機械的リミット トリガ、手動ジョグ制御、安全回路インターロックをサポートします。フレキシブルな脚取付とマニホールド一体取付、高周波耐久性、幅広い圧力適応性を備え、自動化生産ラインにおける二気筒同期、空圧回路切替、メカニカルリミット制御の主流モデルとして活躍します。

2. 主要な技術仕様

3. ポート定義と回路モード

  3.1 標準5/2ウェイモード(デュアルコントロール/メカニカルコントロール)

     1(P) = エア供給ポート、2(A) = プラス出力ポート、3(B) = 逆出力ポート、4(EXH) = 排気ポート、5(EXH) = 排気ポート。空気圧アクチュエータの双方向切替と急速排気を実現。

  3.2 オプションの 5/3 ウェイ モード (中間位置)

     オプションの中間密閉タイプと中間圧力リリーフ タイプは、空気圧による位置決め、圧力維持、正確なストローク制御の要件に正確に適応します。

  3.3 パイロットポートの仕様

     EXHパイロットポートはM5×0.8ネジを採用しています。外部パイロット バージョンは、独立した空気源制御をサポートしており、集中空気圧制御や大流量ループのマッチング シナリオに適しています。

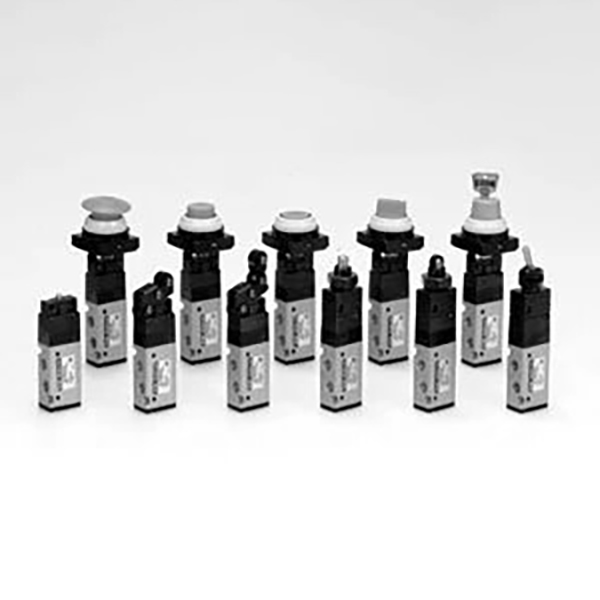

4. フルシリーズ アクチュエータ ヘッド オプション

5. モデルコーディングルールと共通モデル

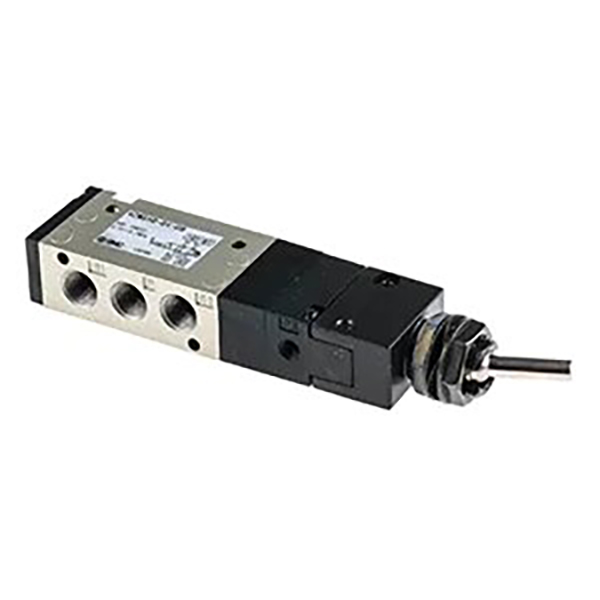

  5.1 モデルの解釈 (例: VZM550-01-08)

     • VZM550：標準5/2方弾性シールベーシックメカニカルバルブ

     • ポートコード: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • アクチュエータコード: 08=トグルレバー; 01=ローラーレバー; 30 = 押しボタン。 37=プッシュプル

     • オプションのサフィックス: -L=フートブラケット付き。 -3=5/3ウェイタイプ; P=外部パイロットタイプ

  5.2 売れ筋の標準モデル

     • VZM550-01-01: 5/2ウェイ、ベーシックローラーレバー、Rc1/8ポート、一般的な機械的制限シナリオに推奨

     • VZM550-01-30：5/2ウェイ、押しボタン式、Rc1/8ポート、手動装置のジョグやデバッグに最適

     • VZM550-01-37：5/2way、プッシュプルタイプ、Rc1/8ポート、手動ロック、誤操作防止制御用

     • VZM550-01-02：5/2ウェイ、一方向ローラーレバー、Rc1/8ポート、プロフェッショナルアンチリバウンドリミットコントロール

6. 製品の主な利点

  6.1 標準中大流量

     ユニバーサルRc1/8ポート、Cv=0.6の流量係数を装備し、中流量の空気圧回路にベストマッチし、デュアルシリンダの安定した同期動作と複数のアクチュエータの確実な連携を実現します。

  6.2 高安定性弾性シール

     一体型のゴム製バルブコア弾性シール構造を採用しており、漏れがなく、安定した圧力保持と速い応答速度が特徴です。従来の産業上の作業条件下で、長寿命と超低メンテナンスコストを実現します。

  6.3 フルカバレッジトリガーモード

     ローラー、プランジャー、トグル レバー、ボタン、プッシュプル タイプを含む完全なアクチュエータ オプションは、機械的制限、自動トリガ、手動デバッグ、安全インターロックのアプリケーション シナリオを完全にカバーします。

 6.4 多様で柔軟な設置

     フートブラケットの単独設置、マニホールド一体型クラスタの設置に対応。任意のEXHポートに配管して排気することができ、密集したパネルレイアウトや限られた設置スペースに適応します。

  6.5 高周波産業における耐久性

     最大300c.p.mの高周波サイクル動作に対応し、耐衝撃性、耐振動性に優れています。重機の長期連続運転にも安定して適応します。

  6.6 外部パイロットの拡張可能な設計

     オプションの外部パイロット制御モードは、遠隔および集中空気源制御を実現し、大流量主回路と自動統合空気圧システムのマッチング要求を満たします。

7. 典型的なアプリケーションシナリオ

     • デュアルシリンダー同期制御: 自動化装置の二重シリンダーの同期協調動作を確保し、動作の一貫性を向上させます。

     • 空気圧回路の切り替え：治具・治具のクランプ・アンクランプ切替、ステーション切替、エアループ方向制御。

     • 機械的リミットトリガー: ストロークインプレース信号トリガーとローラーレバーアクチュエーターによる機械的インターロック保護。

     • 手動運転制御: 機器のデバッグ、手動ジョグスタート/ストップ、ボタンおよびプッシュプルタイプによるパネル手動制御。

     • 安全保護回路: ロック可能なマッシュルームヘッドアクチュエーターによる緊急停止リセットと安全ドアインターロック保護。

     • 産業全般のオートメーション: 包装、印刷、電子製造装置向けの高周波位置制御とマルチアクチュエータリンケージ。

8. VMシリーズ機種選定比較

一文の要約

     SOLH VZM500 (VZM5) シリーズ 5/2 方メカニカルバルブには、Rc1/8標準ポート、Cv0.6中大流量、フルシリーズ多機能アクチュエータと柔軟な設置モードは、自動化されたデュアルシリンダー同期制御および空気圧回路スイッチングシステムの標準主流コアコンポーネントです。
