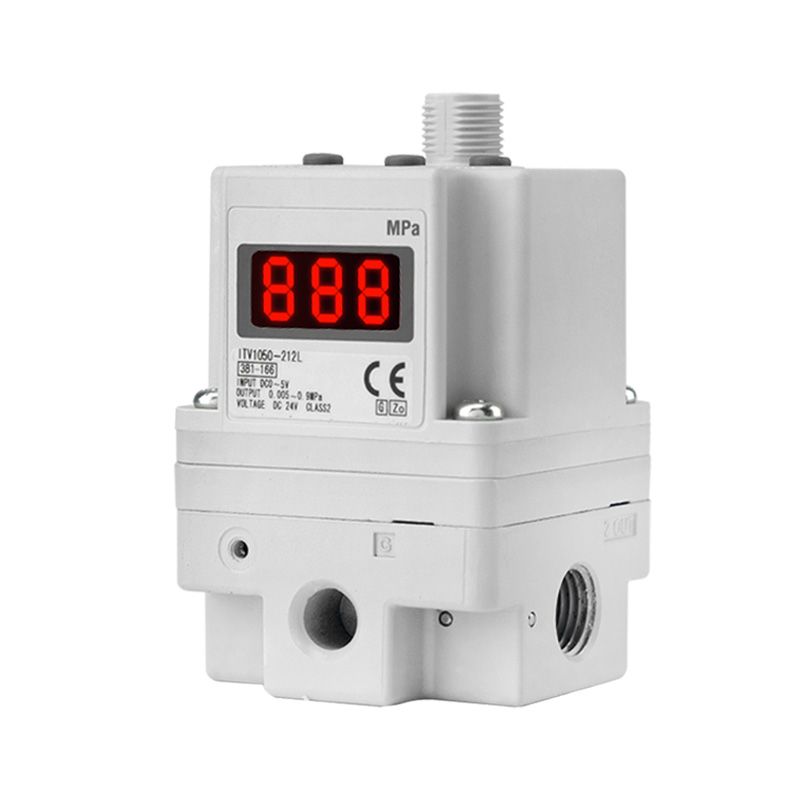

ITVシリーズ大流量電空比例弁

ブランド: SOLH by Richge Technology

製品の位置付けと動作原理

   1. 製品のポジショニング

     SOLH ITV シリーズ大流量電空比例弁は、SMC が交換可能な電空変換コンポーネントです。電気制御信号による無段階の連続空気圧調整を実現し、手動減圧弁を完全に置き換えて自動で高精度の遠隔圧力調整を実現し、特にヘビーデューティー大流量空気供給回路用に最適化されています。

   2. コア機能と原理

     -- コア機能: 電気制御信号を無段階に調整可能な空気圧に変換し、自動および遠隔圧力調整を実現します。

     -- 動作原理: 閉ループ電空比例フィードバック システム。内蔵の圧力センサーが出力圧力をリアルタイムに監視し、偏差を自動的に補正するため、優れた制御精度と速い応答速度を実現します。

     -- 環境保護等級: IP65 防塵・防滴、過酷な工場条件下でも安定した動作

ハイフローシリーズ型式早見表

普遍的な一般技術仕様

     -- 適用流体：乾燥圧縮空気

     -- 最大入口供給圧力: 1.0 MPa

     -- 周囲温度および中温: -5 ～ +60℃

     -- 電源: DC24V ±10% (一部のバージョンは DC12 ～ 15V をサポート)

     -- 消費電力：≦4W（通信搭載モデル）

     -- モニター出力信号: 実際の出力圧力と線形のアナログ DC1 ～ 5V

     -- ポートねじオプション: Rc / NPT / G 平行ねじ、クイックプッシュイン継手はオプション

入力信号のタイプとモデルの接尾辞の定義

  1. 利用可能な制御信号

     -- アナログ入力 (メインストリーム): DC0 ～ 10V 電圧信号、4 ～ 20mA 電流信号

     -- 多段プリセット：4点/16点I/O固定圧力プリセット機能

     -- フィールドバス通信: RS-232C、CC-Link、DeviceNet、PROFINET、EtherNet/IP (専用の通信ボードアクセサリが必要)

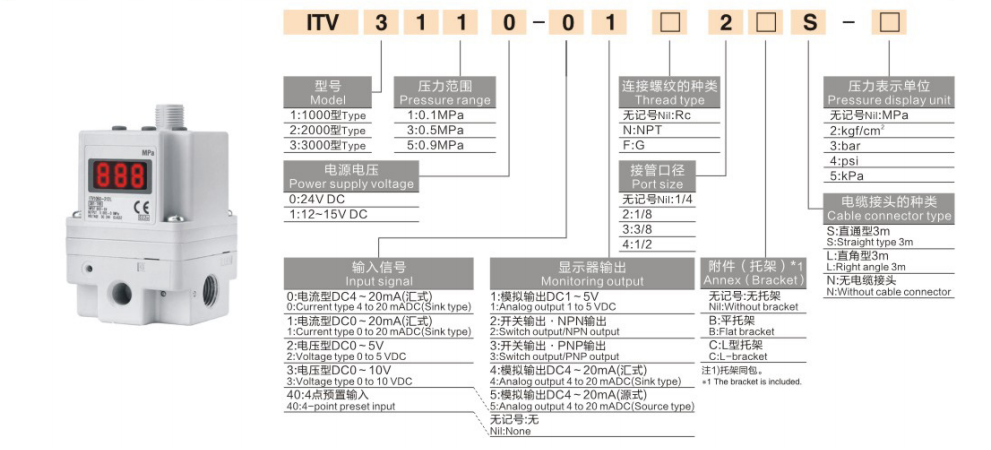

 2. 型式コード例：ITV2050-31F2BN3

     -- ITV2050: ITV2000 中流量シリーズ

     -- 31: G1/4 ポートネジ

     -- F: フラット取付金具

     -- 2: DC0 ～ 10V アナログ電圧入力

製品の主な利点

  1. 大流量性能が大幅に向上

     ・標準の小流量ITVシリーズと比較して最大流量が約5倍増加し、大口径シリンダや多シリンダ同期機器の高速往復運動の要求を完全に満たします。

  2. 優れた高精度＆長期安定性

     ・制御精度±1%F.S.以内、超高速応答速度、微小な圧力変動により、精密組立、半導体加工、自動塗装等の高規格生産ラインに最適です。

  3. 小型軽量化に最適化された外形

     -- ITV2100 モデルの重量は前世代と比較して 19% 削減され、限られた設置スペースに合わせて柔軟なブラケットとベースの取り付けが可能です。

  4. 使いやすいインテリジェントな操作性

     -- 内蔵の高輝度 LED デジタル ディスプレイにより、リアルタイムの圧力値を視覚化します。自己診断アルゴリズムと故障警報出力を備えており、現場でのトラブルシューティングとメンテナンスを簡素化します。

典型的な産業用途のシナリオ

     -- 大流量シリンダおよび空圧アクチュエータの圧力制御: 包装機、自動分注および糊付け装置

     -- 多段階自動圧力切り替え: 溶接装置、リベットステーション、フィルムおよびワイヤー張力制御システム

     -- 超精密空気圧プロセス ループ: 半導体製造、光学検査、医療用精密自動化装置

     -- 自動化された生産ラインでの集中リモート圧力調整: 複数セットの手動レギュレーターを置き換えて、ワンストップのデジタル圧力制御を実現します。

モデル選択ガイドライン

     -- 必要な流量に応じてシリーズを選択: 微小流量用の ITV1100、ユニバーサル中流量用の ITV2100、大流量ヘビーデューティ機器用の ITV3100

     -- すべてのプロセス使用圧力要件を完全にカバーする調整可能な圧力範囲を確認します (0.005 ～ 0.9 MPa の全範囲はオプション)

     -- 制御信号タイプの一致: DC0 ～ 10V アナログ電圧が標準選択です。フィールドバスデジタル制御が必要な場合は、専用通信ボードを選択してください

     -- 現場のエアパイプラインのレイアウトに合わせて取り付け形式を確認: ベース マウント / サイド マウント / ブラケット マウント

一文の要約

     SOLH ITV 大流量電空比例弁は、電気制御信号による無段階のデジタル圧力調整を実現し、超大流量容量、IP65 の産業用保護機能、およびマルチタイプのアナログ/フィールドバス信号インターフェイスを備え、すべての自動空気圧システムにおけるリモートで高精度、大容量の空気圧調整のためのコア制御コンポーネントとして機能します。
