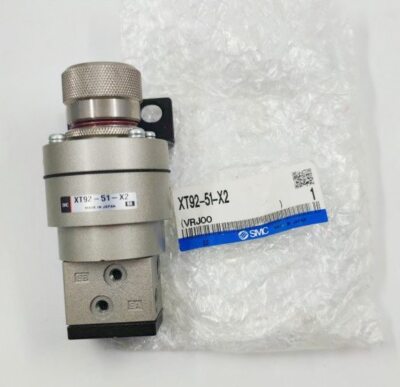

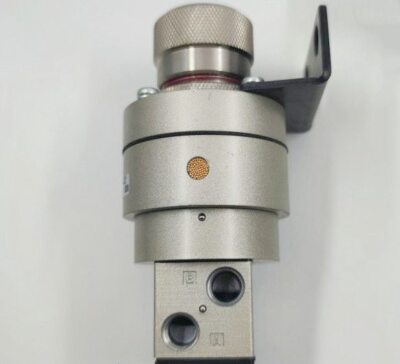

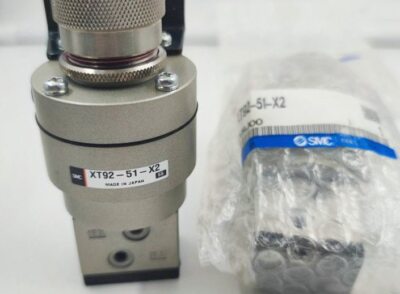

XT92-51-X2 精密圧力検出弁

ブランド：Richge Technology の SOLH

製品概要

     XT92-51-X2はSOLH RichgeブランドのUTCカスタマイズ特殊バルブです。通常の精密圧力調整器とは根本的に異なり、低圧安全保護と空気圧信号切り替えのための専用の二重圧力検出バルブとして機能します。このカスタムユニットは、自動安全回路における圧力閾値トリガーとデュアル信号インターロック制御用に開発されました。

1. 主要な技術仕様 (SMC 完全互換)

     --モデル：XT92-51-X2 カスタムスペシャルバージョン

     --構造形式：直動式圧力検出両圧力弁

     --ポートネジ：Rc1/8、M5配管継手対応

     --適用媒体：清浄な圧縮空気

     --切替圧力調整範囲：0.1～0.5MPa

     --最大使用圧力: 0.8 MPa

     --耐圧力:1.2MPa

     --動作周囲温度：-5℃～+60℃

     --正味重量: 約。 300g

     --コア機能: 圧力閾値検出、低圧安全インターロック、デュアルエア回路信号切り替え

2. 3/2ウェイロジックポートレイアウト

     --P: メインエア供給入口ポート

     --A / B: 2 つの独立したスイッチング出力ポート

     --R：サイレンサー内蔵排気ポート

     --上部調整ノブ: カスタマイズされた圧力トリガーしきい値を設定します (例: 0.4 MPa)

     --取り付けオプション: ブラケット取り付けまたはパネル取り付け

3. 動作原理

     システム圧力が事前設定のしきい値を超えた場合: 空気がポート P からポート A に流れ、ポート B が排気 R に接続されます。 システム圧力が事前設定のしきい値を下回った場合: 空気がポート P からポート B に流れ、ポート A が排気 R に接続されます。 このバルブは、固定圧力しきい値での自動空気経路切り替えを実現し、安全インターロックと空気圧ロジック信号制御を完了します。

4. 性能比較: XT92-51-X2 VS ARP / IR 精密レギュレータ

5. 典型的なアプリケーションシナリオ

     低圧安全インターロック: 空気圧が設定値を下回ると、装置を安全スタンバイモードに自動的に切り替えます。 デュアル空気供給自動切り替え: メインパイプラインの圧力が低下したときに待機空気源に切り替えます。 機械圧力許可インターロック: 空気圧が有効なしきい値に達するまで装置の起動を制限します。 統合された空気圧ロジックユニット: 個別の圧力スイッチとソレノイドバルブの組み合わせアセンブリを置き換えて、全体の空気回路レイアウトを簡素化します。

一文の要約

     カスタム SOLH XT92-51-X2 圧力検出バルブは、低圧保護と固定しきい値の空気経路切り替えを実行します。これは安全インターロック回路用の特殊な空気圧ロジック コンポーネントであり、連続的な精密圧力調整には使用できません。
