空圧機器シリーズ

SOLH RMシリーズ磁気カップリングロッドレスシリンダは、Airtac対応品と互換性があるように設計されています。非接触磁気同期ドライブと完全密閉バレル構造を採用し、漏れがなく、塵のない動作を実現し、エレクトロニクス、医療、食品業界のオイルフリーのクリーン環境に適しています。内径はφ10～φ40mm、最大ストロークは2000mm、使用温度範囲は-20℃～70℃と広く、最低起動圧力は0.15MPaです。 4 つの構造バリエーションが利用可能です。外部レールとエンド ブラケットを必要とする内蔵ガイドのない RMS 基本タイプで、最もコストが低くなります。 RMT 標準タイプはデュアル ガイド ロッドと滑り軸受を統合しており、追加のガイドなしで通常の横荷重に耐え、簡単に設置できます。 ±0.1mmの繰り返し位置決め精度を達成する拡張高精度ガイドロッドを備えたRMTL精密バージョン。 RMHは独立した耐荷重のための強力なたわみ防止能力を備えた頑丈な強化スライドタイプです。標準の両端ゴム製バッファが装備されており、オプションの調整可能なバッファと外部油圧バッファを使用すると、最大 500 mm/s までの安定した動作が可能になります。オプションの磁気スイッチ キットは、位置信号フィードバック用の D-M9 センサーに適合します。内蔵ガイド構造により、外部リニアガイドの余分な調達コストと組み立てコストが削減されます。 SMC CY1およびCY3シリーズと比較して優れたコストパフォーマンスを実現し、長距離の材料搬送、保護ドアの作動、中予算の自動生産ラインでの従来のタイロッドシリンダの省スペース改造などに広く使用されています。

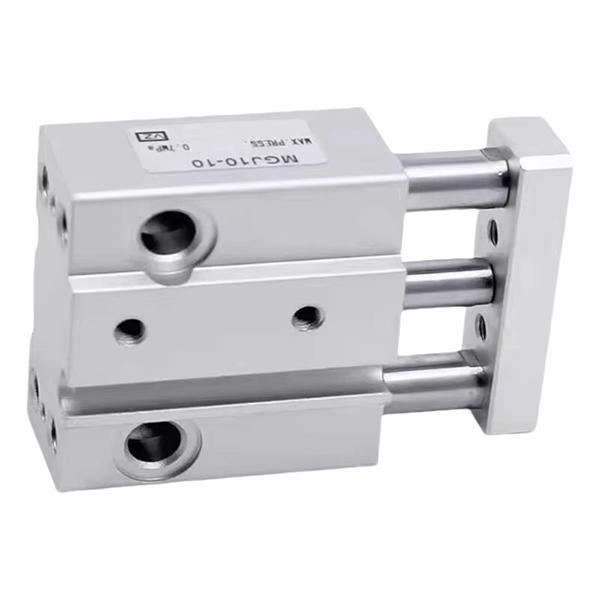

SOLH MGJ超小型ミニガイドロッドシリンダは、小型オートメーション専用に開発されたSMC標準品と完全互換性があります。 5 mm ～ 20 mm の超ショートストロークを備えた 2 つの小口径サイズ φ6 mm と φ10 mm のみを供給します。内蔵のデュアルガイドロッドと一体型ガイドフレームにより、±0.1°以内の超高精度回転防止性能を実現し、マイクロ部品のクランプや組立時の角ズレを防止します。 MGJ6-5モデルではわずか27.3gの超軽量構造。両面取付面（底面・背面）と片面集中配管・配線により、多気筒の密集配置でもすっきりとしたレイアウトが可能です。両端ゴム緩衝材によるオイルフリーメンテナンスフリー構造を採用し、-10℃～60℃の範囲で安定した高周波往復運動をサポートします。精密な電子部品のクランプ、PCBの位置決め、医療機器の小型バルブの作動、サンプリングニードルのリフティング、半導体のクリーンワークショップでの微小変位の調整、光学レンズの微調整などに広く応用されています。標準のMGPコンパクトシリンダと比較して、全体寸法を大幅に縮小し、微小推力、限られた設置スペース、小型オートメーションの高精度反回転位置決め要求を完全に満たします。

SOLH MGPシリーズは、SMC純正品と寸法互換性のある薄形コンパクトガイドロッドシリンダです。シリンダーバレル、デュアルガイドロッド、精密ベアリングの一体構造を採用しており、外部ガイドアクセサリなしでねじり抵抗力と強力な横方向負荷容量を内蔵しています。フラットスリム構造により、従来のシリンダに比べ17%～24%の軽量化を実現し、プレス、位置決め、昇降、ワーク搬送などのコンパクトな自動化作業に最適です。軸受ごとに分類された3つのサブタイプで、さまざまな使用条件に対応します。金属滑りブッシュを使用したMGPMは、重横荷重や粉塵の多い低速繰返し作業に優れた耐摩耗性と防塵性能を備えています。 MGPL ボール ブッシュは超低摩擦とスムーズな動きを実現し、高速で頻繁な往復運動を実現します。 MGPA ゼロクリアランス高精度ボールベアリングは、精密な取り付けと校正のために最大 ±0.01 mm の回転防止精度を実現します。内径はφ12～100mm、標準ストロークは5～300mmです。標準の両端ゴムバッファが装備されていますが、20 mm を超えるボアには AZ エアクッションバッファがオプションであり、高速ヘビーデューティー移動時の激しい衝撃を吸収します。内蔵スロットにより、追加のブラケットなしで D-M9、A93 磁気スイッチを直接取り付けることができ、配線がすっきりします。使用圧力範囲は0.12MPa～1.0MPa、周囲温度-10℃～60℃において最低作動圧力は0.1MPaです。電子 PCB の位置決めとプレス、検査ジグの持ち上げ、パッケージングの供給、およびクランプを制限する一般的な自動化に広く導入されており、汎用性の高い統合ガイド付き空気圧アクチュエータとして機能します。

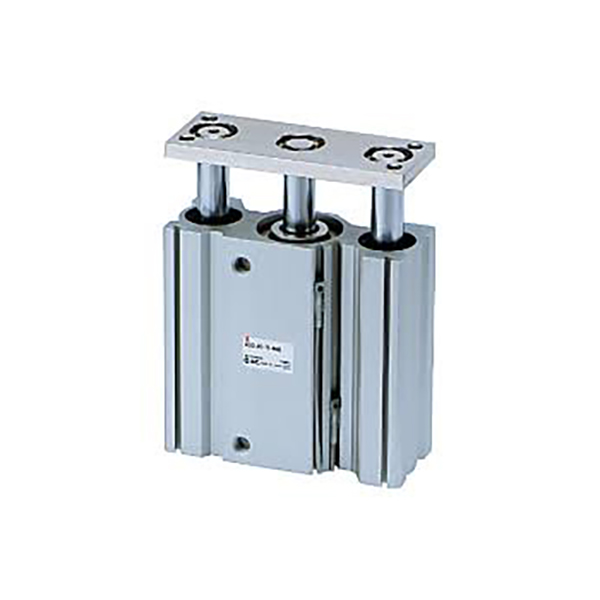

SOLH MGQシリーズ極薄ガイド一体型ロッドシリンダは、SMCオリジナル仕様と完全互換性があります。シリンダバレルとガイドロッドの一体構造により、従来のガイド付シリンダに比べて全厚を50％削減し、設置スペースを大幅に節約します。内径φ12～100mm、標準ストローク25～250mmをカバーし、カーボンアロイすべり軸受MGQMと高精度ボールベアリングMGQLの2種類を用意しています。対称デュアルガイドロッド構造により、横荷重、たわみ、ねじれに対して優れた耐性を発揮します。 MGQLボールベアリングタイプは±0.04°～±0.08°の回り止め精度を実現し、MGQM滑りベアリングタイプは粉塵の多い過酷な環境下でも優れた耐摩耗性、防塵性能、コストメリットを実現します。標準構成には、内蔵の磁気リング、両端のゴム製バッファ、オイルフリーのメンテナンスフリー動作が含まれます。オプションの XB6 高温バージョンは 150℃ まで安定して動作します。シリンダー本体には複数の取り付け穴が確保されています。磁気スイッチはボア 32 mm 以上の場合は 4 つの側面に取り付けることができ、フランジ/フット ブラケットはマルチアングル アセンブリをサポートします。最低使用圧力は0.1MPaで、コンベアラインのストッパーの位置決めと昇降、3CエレクトロニクスにおけるPCBの排出と圧着、包装機械のゲート作動、治具のジャッキアップなどに広く採用されています。別個のシリンダーと外部ガイド アセンブリを置き換えて、機械設計を簡素化します。 MGQ は、標準 MGP およびヘビーデューティ MGG シリーズと比較して、最薄のプロファイルと、限られた設置スペースでの高精度動作に最適な性能を誇ります。

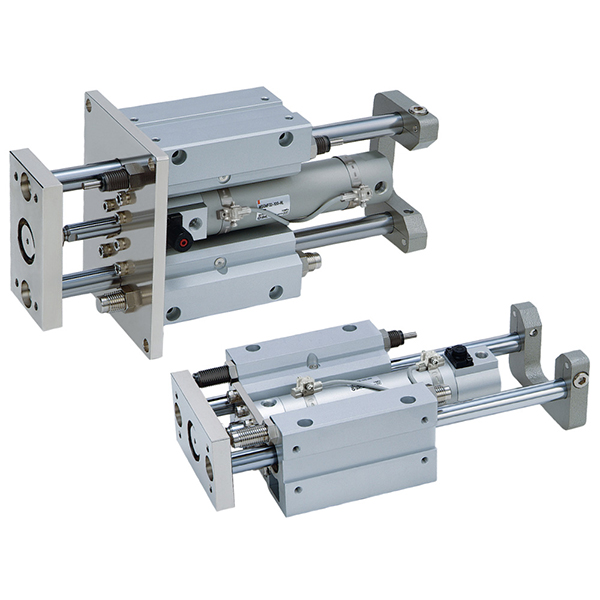

SOLH MGGシリーズ高耐久ロングストロークガイドロッドシリンダは、同等のSMC高耐久シリンダと寸法互換性があります。丸型バレルと外部に配置されたデュアル大スパンガイドロッドで構成され、最高の構造剛性を実現します。横方向の負荷容量は通常のガイド付きシリンダの 3 倍であり、長いストロークでのピストンロッドのたわみや、偏心した重い負荷での構造のたわみを回避します。ボアサイズはφ20mmから100mmまであり、MGGMカーボンアロイすべり軸受とMGGL高精度ボール軸受の2種類があります。標準の最大ストロークは1300mmに達し、MGP、MGQシリーズのストローク限界を大幅に上回ります。デュアルエンド内蔵油圧バッファが標準装備されており、長距離高速運転中に発生する巨大な衝撃エネルギーを吸収し、効果的に騒音を低減し、機器を保護します。 MGGM 滑り軸受は、過酷な粉塵環境や集中的なコンベヤ ライン停止に耐える優れた耐摩耗性と耐衝撃性を備えています。 MGGLボールベアリングは超低摩擦と滑らかな動きを実現し、±0.02°までの最高の回転精度を実現し、高精度ロングストローク位置決めや高速サイクリックモーションに最適です。分割モジュラー設計により、シリンダー バレルとガイド アセンブリを個別に分解して交換できるため、メンテナンスが低コストになります。利用可能な取り付け形式には、基本的な表面取り付けと前面フランジ取り付けが含まれます。オプションのオプションでは、J タイプのストローク調整 (0 ～ 50 mm の調整範囲) と、-10℃ ～ 150℃ で安定して動作する XB6 高温仕様をカバーします。内蔵磁気リングが標準装備されており、柔軟な磁気スイッチの取り付けのための多方向の溝が付いています。作動圧力範囲は0.1～1.0MPa、最高走行速度は1000mm/sまでです。垂直リフティングプラットフォーム、重量パレットの長距離搬送、重量物ストッパーの位置決め、大型ジグの排出に広く適用され、通常のシリンダーと別個の重量ガイドポストを組み合わせたソリューションを置き換えて機械設計を簡素化し、重荷重、長距離移動、高衝撃の自動化アプリケーションに推奨される空気圧アクチュエータとして機能します。

SOLH MGF 薄型ガイド テーブル シリンダは、対応する SMC 相当品と完全に互換性があります。大径の同心ガイドスリーブを一体化して設計されており、従来のデュアルガイドロッドシリンダの方向制限を打ち破り、偏心荷重に対して360°均一のたわみ防止性能を発揮します。 MGQシリーズと比較して設置全高を15%～20%削減し、超フラットなコンパクトレイアウトを実現しました。対応内径：φ40、φ63、φ100mm、標準ショートストローク30mm～100mmをラインナップし、ショートストロークの重負荷運転に最適です。回り止めピンを内蔵しており、許容トルクはφ100モデルで409N・mと非常に高く、あらゆる方向からの偏心力に対しても噛み込みやずれがなく安定しており、最高回り止め精度は±0.05°です。双方向の上下取り付けがサポートされています。本体3面のT溝により4面へのマグネットスイッチの取り付けが可能です。両端ゴム緩衝材を標準装備し、オイルフリーでメンテナンスフリーです。 10 という接頭辞が付いた低発塵クリーン バージョンは、半導体、3C エレクトロニクス、医療現場の厳しい要件を満たしています。従来の構造に比べて約15%軽量なこの製品は、ワークのジャッキング、治具の突き出し、ステーションのインデックス反転、短距離の重荷重押し込みなどに幅広く使用され、限られた設置スペース内で全方向のたわみ防止と高トルク容量を必要とする理想的なコンパクトな空圧アクチュエータです。

SOLH TC シリーズ 3 軸ガイド ロッド シリンダは、SMC MGP シリーズの直接のドロップイン代替品です。 2本のガイドロッドと中央のピストンロッドからなる一体3軸構造を採用し、超高剛性を実現しました。従来のデュアルガイドロッドシリンダに比べ2倍以上の耐ねじれ強度と横方向負荷能力を有し、たわみや位置ずれの防止に効果を発揮します。利用可能なボア サイズは 2 つのコア バリエーションで φ6 mm ～ 100 mm の範囲です。TCL 精密ボール ベアリング タイプは、高頻度の持ち上げと精密な位置決めのための超低摩擦とスムーズな動きを実現します。 TCM黄銅合金滑り軸受タイプは、重荷重、粉塵の多い環境、コンベヤラインの停止作業などに優れた耐摩耗性、耐衝撃性を誇ります。標準ストロークは5mm～500mmをカバーします。オプション構成として、Jタイプストローク調整（調整範囲最大50mm）や-20℃～120℃まで安定動作する-T高温バージョンもございます。標準構成には、内蔵の磁気リング、両端のゴム製バッファ、オイルフリーのメンテナンスフリー動作が含まれます。多方向取付穴とマグネットスイッチ用の4側面スロットを一体化し、上面と側面のデュアルエアポートにより柔軟な配管レイアウトが可能です。フランジおよびフット ブラケットのアクセサリは、さまざまな設置方向をサポートします。使用圧力範囲は0.1MPa～1.0MPaで、ベンチマーク位置決め穴により信頼性の高い繰り返し精度を保証します。コンベアストッパーのリフティング、3CエレクトロニクスにおけるPCBのハンドリングと圧着、パッケージングゲートの作動、ジグの排出、偏心負荷の駆動に広く使用されているこの統合アクチュエータは、別個の外部ガイドアセンブリの必要性を排除し、小型精密ステーションや一般的な中重量から重量負荷のオートメーション向けに優れたコストパフォーマンスで機械設計を簡素化します。

SOLH CX2シリーズ両ロッドスライドシリンダは、SMC CX2標準モデルと互換性があります。デュアルピストンと対称デュアルピストンロッドで構築されており、同じボアサイズのシングルロッドシリンダと比較して2倍の推力出力と優れた一体剛性を実現します。内径はφ10、15、25mmをラインナップし、標準ストロークは25mmから200mmまで対応します。標準バージョンはスライドベアリングガイドを採用しています。アップグレードされた CXWM (スライド ベアリング + 油圧バッファ) および CXWL (ボール ベアリング + 油圧バッファ) は、高速で頻繁に衝撃を受ける用途向けにカスタマイズされています。対称デュアルロッドは、φ25穴に対して最大精度±0.02°の固有の機械的回転防止性能を提供し、横荷重および偏心荷重に対して優れた耐性を備えています。薄型スリムボディで、固定側端板と移動側端板と固定側端板とスライド側シリンダ本体の2つの組立形式に対応します。 4面の取付穴と3方向のエアポートにより、狭い場所でも柔軟な設置・配管が可能です。両端ゴム緩衝材を標準装備し、オイルフリーでメンテナンスフリーです。オプションの N 非磁性バージョンは、磁気に敏感な場合の磁気干渉を排除します。 3Cおよび半導体産業の精密ワークピース搬送、治具の押し上げと持ち上げ、コンパクトな装置内の高密度シリンダーレイアウト、食品、医療およびクリーンワークショップの中負荷の往復駆動に広く適用されます。

SOLH CXSJ は、クラシックな CXS ツインシリンダーをアップグレードした超コンパクトな製品で、オリジナルの SMC CXS シリーズと互換性があります。デュアルピストンとデュアルガイドロッドを統合して構築されており、同じボアサイズで±0.1°の安定した回転防止精度で2倍の推力を実現します。非常に狭い内部機器のレイアウトに合わせて、外形寸法を 10% ～ 20% 縮小・縮小し、軽量化を実現しています。 4つのサブモデルを用意しています。滑り軸受を搭載し、低速の一般位置決めに優れた耐摩耗性と防塵性能を備えたCXSJM。 CXSJLボールベアリングタイプは超低摩擦で最高速度800mm/sのスムーズな動きを誇り、高周波高速ピックアンドプレースに対応します。 CXSJWM/CXSJWL ダブルスルーロッド設計により、両端にワークを取り付けて両側の同期リフティングとセンタリング位置決めが可能になります。内径φ6、φ10はアキシャル配管と横配管の両方に対応しますが、その他のサイズは横配管のみとなります。リバーシブルの磁気スイッチ ブラケットは、4 方向の干渉のない組み立てと左右対称の取り付けをサポートします。両端のゴム製バッファが標準装備されています。接尾辞 Z は位置センサー用の内蔵磁気リングを表し、磁気干渉防止シナリオには非磁気バージョンが利用可能です。オプションの伸縮ロックP、伸縮ロックRを使用することで、アクチュエータを所定の位置に安定して保持できます。 3Cおよび一般生産ライン向けのコンパクトな自動化装置内で、軽負荷下でのピックアンドプレース、軽プレスおよび精密制限位置決めに広く使用されています。
