CM2・CDM2シリーズ ステンレス製ミニシリンダ（複動・単動）

ブランド: SOLH by Richge Technology

製品概要

     SOLH CM2 / CDM2 は、JIS B 8356 規格に準拠した内径φ20/25/32/40mmのステンレス製丸形シリンダです。マイクロミニシリンダとスタンダードシリンダの中間に位置する性能。主な利点: 耐食性、長寿命、多様な取り付けオプション、コンパクトな中推力出力。食品、製薬、エレクトロニクス、包装、クリーンオートメーションの中負荷ステーションに広く採用されています。

コア構造と設計機能

   1. 規格：JIS B 8356に準拠、ユニバーサル取付寸法の丸形ボディ。

   2.材質：304ステンレス鋼のバレル、ピストンロッド、エンドキャップ、防錆、湿気、弱酸、弱アルカリ、クリーンな環境に耐性があります。

   3. 構造: ネジでロックされたエンドキャップ、真っ直ぐな丸い輪郭、高い機械的強度、簡単なメンテナンス。

   4. 操作のバリエーション

     -- CM2B 複動形：両端エア供給、最も普及している標準モデル

     -- CM2S / CM2T 単動: S= スプリングリターン; T=スプリング伸長、エア遮断後自動復帰

     -- CM2W ダブルロッド: ロッドを両側に伸ばし、同期動作、有効移動量を 2 倍にします。

     -- CM2K 非回転ロッド: 六角ピストンロッド、ねじれ防止により正確な位置決めを実現

   5.クッション：標準ゴムクッション。高速時の衝撃音を低減するためのエアクッション (末尾 A) はオプションです。

   6. シール：油溜まり溝付きの低摩擦双方向シール。低い始動圧力、オイルフリー操作、耐用年数 ≥800 万サイクル。

   7. 位置検出: CDM2 バージョンには内蔵磁気リングが装備されており、ピストン位置フィードバック用の M9B/A93/Z73 磁気スイッチと互換性があります。

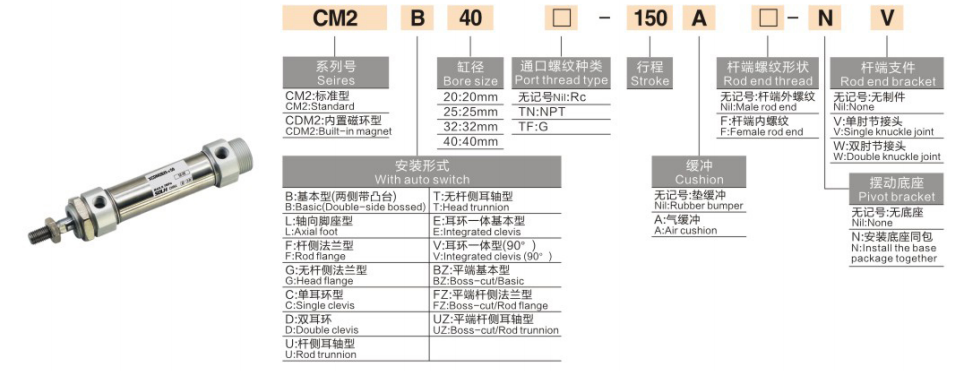

完全なモデルコーディングルール

   1. 型式例：CDM2B20-100A-B

   2. 標準注文参考例

     -- CDM2B25-50-B：ボア25、ストローク50、複動、マグネット内蔵、ゴムクッション

     -- CDM2S32-75-B：ボア32、ストローク75、単動スプリングリターン

     -- CDM2K40-100-B：ボア40、ストローク100、回り止め六角ピストンロッド

ユニバーサルコア技術仕様

理論推力・引抜力@0.5MPa（片ロッド、単位：N）

   1.複動形CM2B

   2. 単動形CM2S（スプリングリターン@0.5MPa）

取付形状と派生機種

   1. 取り付けオプション

     -- B 基本タイプ: エンドキャップねじによる直接取り付け (最も一般的)

     -- L フートマウント: 軸方向フートブラケット固定

     -- F/Gフランジ：ロッド側フランジ/ヘッド側フランジ

     -- C/D クレビス：一山クレビス/二山クレビス

     -- Eトラニオン：スイング動作用のヘッド側トラニオン

   3. 主な派生シリーズ

     -- CDM2B：磁石内蔵の標準複動形

     -- CDM2S/T: 単動スプリングリターン/スプリングエクステンション

     -- CDM2W：両ロッド複動形

     -- CDM2K: 回り止め六角ピストンロッド

     -- CDM2R: 限られた軸方向スペース向けのスリムな直接取り付けバージョン

3 ステップの迅速な選択ガイド

   1. ボアの選択: 必要な推力と水平荷重を計算し、≥50% の安全マージンを確保します。中負荷アプリケーションには CM2 を優先的に選択してください。

   2. ストロークの確認: 10 ～ 20mm の余分な移動マージンを追加します。最大ストローク：複動≦300mm、単動≦100mm。

   3. 構成のマッチング

     -- 動作：複動→B;単動スプリングリターン→S;ねじれ防止要件 → K

     -- クッション：高速往復運動用に末尾にA（エアクッション）を付けます。

     -- 位置フィードバック: CDM2 マグネット搭載モデルを選択し、M9B/A93 磁気スイッチに適合

一文の要約

     SOLH CM2/CDM2 JIS 標準ステンレス鋼丸型空気圧シリンダは、輸入品の CM2 シリーズと完全に互換性があり、複動、単動、両ロッド、非回転ロッドのバリエーションがあり、複数の取り付けオプションがあり、食品、医療、エレクトロニクス、および包装クリーン オートメーション機器に最適な中推力リニア アクチュエータです。
