MGシリーズ ステンレスミニシリンダ | JIS規格耐食性空気圧シリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主要な構造的特徴

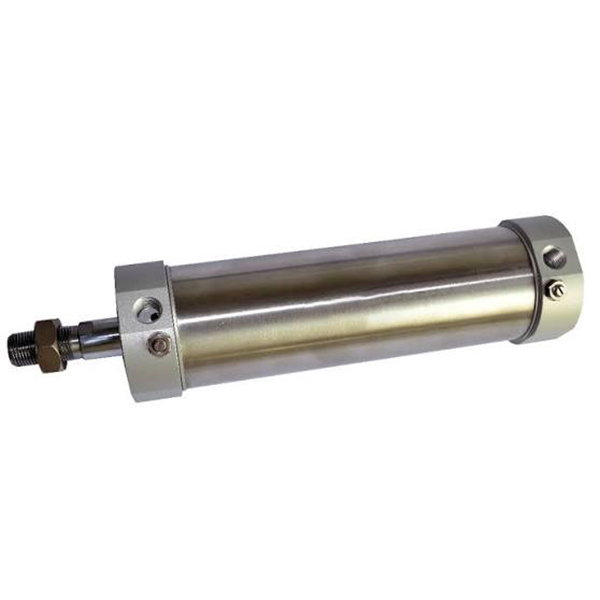

     SOLH MGシリーズは、JIS工業規格に基づいて製造された耐久性に優れたフルステンレス製のミニ空気圧シリンダです。内径φ20～φ63mmをカバーしており、経済的なMAシリーズと上位機種のCM2シリーズの中間に位置します。優れた耐食性、耐振動性、超長寿命を実現し、優れたコストパフォーマンスを実現します。 SMC CM2/CM3 シリーズと完全に互換性があり、食品、医薬品、包装、エレクトロニクス、湿潤および弱酸塩基の作業環境を含む中高水準のオートメーション シナリオに広く適用されます。

  1.1 JIS規格と高い互換性

     取付寸法、インターフェース規格を統一し、JIS規格仕様に基づいて厳密に製造されています。 SMC CM2 および CM3 シリーズシリンダとの完全な寸法および構造の互換性を実現し、ゼロ修正交換、バッチ装置のアップグレード、および標準化された自動ラインマッチングをサポートします。

  1.2 フルステンレス製の防錆構造

     高級SUS304ステンレスシリンダーチューブとピストンロッドを採用し、高強度アルミニウム合金エンドカバーとマッチング。一体化した材料構造により、優れた防錆・耐食・耐圧性能を発揮し、高湿度、粉塵、弱酸、弱アルカリなどの過酷な使用条件にも安定して適応し、一般の経済シリンダを大きく上回る環境適応力を発揮します。

  1.3 リベットローリングカプセル化の強固な構造

     エンドカバーとシリンダーチューブの圧着統合にプロ仕様のリベットローリングカプセル化技術を採用。全体の構造はタイトでしっかりしており、強力な耐振動性と耐衝撃性を備えており、長期の高頻度動作時の接続の緩みを回避します。流線型のラウンドストレート形状はシンプルな構造で日常のメンテナンスが容易で、運用コストやメンテナンスコストを削減します。

  1.4 多様な動きと関数の微分

     • MG複動形：両端吸気往復運動で、従来のリニアオートメーションの最も汎用的な標準タイプです。

     • MSG単動形（押出形）：バネ押し出し構造、停電時自動伸長安全復帰機構付。

     • MTG 単動式（プルバック）: スプリングリターン構造、保護位置設定シナリオのための停電後の自動格納。

     • MGD ダブルロッド：両端出力ピストンロッドにより同期動作を実現し、有効ストロークを2倍に拡大し、正確な同期伝達を実現します。

     • MGC アジャスタブルクッション: デュアルエンド調整可能なエアバッファを備えた複動式で、高速周期動作時のノイズと衝撃を効果的に低減します。

     • MGCD ダブルロッドクッション: 調整可能なエアバッファを備えたダブルロッド構造で、同期動作と高速安定性能を兼ね備えています。

  1.5 信頼性の高いバッファーと低摩擦シーリング システム

     基本的な緩衝と騒音低減のための高品質ゴム製衝突防止パッドを標準装備。 MGC/MGCD アップグレード モデルは、デュアルエンドの手動調整可能なエア クッションをサポートし、高速および高負荷の作業条件に完全に適応します。油溜まり溝を内蔵した特殊形状の双方向複合シールを採用し、超低始動圧力、無給油での安定作動、800万サイクル以上の寿命を実現したシリンダです。

  1.6 フルシリーズ内蔵磁気誘導

     MG シリーズ全体には磁気リング (S コードが標準装備、取り外し不可) が組み込まれており、Airtac CS1-G および SMC M9B シリーズ磁気スイッチと互換性があります。リアルタイムの正確なピストン位置検出と電気信号連動をサポートし、自動化されたサイクル位置決めとインテリジェントな機器監視を実現します。

2. 完全なモデル命名規則と注文例

 1. 代表的なモデル構造：MG25-100S-CM-FA

 2. 標準注文例

     • 標準複動マグネット形：MG32-75S-CM（ボア32mm、ストローク75mm、ラウンドテール、マグネットリング内蔵）

     • 調整クッション複動形：MGC40-100S-CA（ボア40mm、ストローク100mm、スイングテール、エアクッション調整可能）

     • 単動スプリングリターン形：MTG20-50S-U（ボア20mm、ストローク50mm、フラットテール、単動リセット）

3. コア技術パラメータ（標準タイプ）

4. 0.5MPa理論推力・張力参考図（片ロッド）

  4.1 複動（MG）の性能データ

  4.2 単動式（MTG スプリングリターン）の性能データ

5. 取付形状と派生機種

  5.1 多様化するユニバーサル取付方法

     • CMラウンドテール：標準ストレート取付、従来の固定直線動作に最も汎用的なタイプ

     • CAスイングテール: 振動と反転の機械機構に特に適したスイング可能なテール構造

     • Uフラットテール：フラットテールのコンパクト設計で、超薄型、狭い設置スペースに最適

     • FA/FB フロント/リア フランジ: 前後フラットフランジ固定、安定した垂直設置で重荷重の位置決めが可能

     • LBフートブラケット: 軸方向のフットベース固定、便利な横方向の設置と機器のレイアウト

     • SDB ダブルイヤーブラケット：ダブルヒンジ構造、特殊なリンケージシナリオに対応する柔軟なスイング操作

  5.2 コア派生シリーズ

     • MG 標準複動形：一般中標準オートメーション用ユニバーサル磁気搭載モデル

     • MSG/MTG単動形: 安全リセットおよび保護位置決めのためのスプリング押し出し/スプリングリターンタイプ

     • MGD ダブルロッド：デュアルエンド同期出力構造、ストローク倍増、動作安定性向上

     • MGC アジャスタブルクッション: 改良されたエアバッファ構造、高速頻繁なサイクル動作に最適

     • MGCD ダブルロッドクッション: 高精度高速機器向けに両ロッド同期と調整可能なバッファリングを統合

6. MG vs MA vs CM2 の選択の比較

7. 3ステップクイック選択ガイド

     1. ボアの選択：実際の負荷重量に基づいて適切なチューブ内径を選択し、50％以上の安全マージンを確保してください。中高負荷および耐腐食性の作業条件には MG シリーズを優先してください。

     2. ストロークの選択: 実際の作動ストロークに 10 ～ 20mm の安全マージンを加えたもの。標準ストローク制限に従ってください: 複動 ≤ 500mm、単動 ≤ 150mm。

     3. 機能構成: 標準的な複動の場合は MG、単動のスプリングリターンの場合は MTG、高速調整可能なクッションの要求には MGC を選択してください。全シリーズには磁気リングがあらかじめ装備されており、位置検出用のCS1-GおよびM9B磁気スイッチと互換性があります。

一文の要約

     SOLH MG JIS規格のステンレス製ミニシリンダは、高い耐食性、長寿命、コストパフォーマンスをバランスさせ、多様な動作および取り付けオプションを備え、食品、医薬品、包装および湿潤環境の自動化機器に最適なミッドレンジの空気圧ソリューションとして機能します。
