空圧機器シリーズ

SOLH MXJ 超小型・高精度空気圧スライドテーブルは、SMC MXJ シリーズと互換性があります。一体型ステンレスボールリニアガイドを搭載し、平行度精度0.005mm、繰り返し位置決め精度±0.01mmを実現。 MXQスライドテーブルと比較して30%～50%小型化した超薄型・軽量ボディで上下左右の3面実装に対応しています。ボアサイズはφ4.5～16mm、両端ゴムバッファを装備、オプションの金属リミッタにより0～5mmのストローク調整が可能です。配管やセンサの左右入れ替えが可能な対称設計で、オイルフリーのクリーン環境に最適です。安定した高周波ショートストローク動作が可能で、3Cマイクロハンドリング、光学検査、小型アセンブリ、小型医療自動化機器などのミクロンレベルの直線運動に広く採用されています。

超高精度空気圧スライドテーブルSOLH MXPは、SMC MXPシリーズと互換性があります。一体型マルテンサイト系ステンレスボディとボールリニアガイドを採用し、移動平行度0.004mm、回転誤差±0.03°、繰り返し位置決め精度±0.01mmを実現しています。 MXJモデルに比べ10～20％スリム化した超薄型コンパクトボディで、三方取付やアキシャル・横配管切替に対応。内径φ6～16mmはゴム製バッファを標準装備、φ8以上はオプションで金属製リミッタ、油圧バッファも用意。オイルフリーのクリーン環境と安定した高周波往復動作をサポートします。光学検査、チップボンディング、マイクロコンポーネントアセンブリ、高級医療機器など、厳しい動作精度を必要とする狭いスペースのオートメーションステーションに最適です。

SOLH MXH ナローコンパクト空気圧スライドテーブルは、SMC MXH シリーズと互換性があります。デュアルピストン駆動と循環ボールガイドレールを装備し、密集した並列レイアウトに適した超薄型ボディを採用しています。従来のMXUスライドの約6倍の許容トルク、繰り返し位置決め精度±0.02mm、標準最大ストローク60mmと優れた耐オフセット性、耐ねじれ性を備えています。 4方向取付、3方配管に対応し、各種マグネットスイッチに対応した磁石を内蔵し、両端ゴムバッファを備え、連続無給油運転が可能です。内径φ6～20mmで、スペースに限りのある自動化機器内で片持ち荷重や片持ち荷重がかかる3C部品や小型プラスチック部品の中精度・長ストローク・高周波搬送に広く使用されています。

SOLH MXS 高剛性一体型空気圧スライドテーブルは、SMC MXS シリーズと完全互換性があります。デュアルピストン駆動とプリロードされたクロスローラーガイドレールを採用し、ゼロクリアランス動作を実現し、同じボアの単シリンダースライドの2倍の推力と最大±0.01mmの繰り返し位置決め精度を実現します。超薄型の一体構造により、分割シリンダ＋外部ガイドセットに比べて設置スペースを30%～50%削減します。位置決めピン穴による3面取付（底面、側面、軸方向）に対応しています。ボアサイズはφ6～25mm、標準ストロークは10～150mm、オプションで0～5mmのストロークアジャスターもございます。内蔵マグネットによりマグネットスイッチに適合し、オイルフリーでの動作が可能です。半導体の高剛性・高精度直線搬送、3C精密組立、光学部品のアライメントステーションなどに幅広く使用されています。

SOLH MXQ 経済的な空気圧スライドテーブルは、SMC MXQ シリーズと互換性があります。デュアルピストン駆動の無予圧循環ボールガイドレールを採用し、MXSよりも高さを低く軽量な超薄型・軽量一体型ユニットとして構成し、繰り返し位置決め精度±0.02mmを実現しています。位置決めピン穴による三面取付（底面、側面、軸方向）が可能です。ボアサイズはφ6～25mm、標準ストロークは10～150mm、オプションで0～5mmのストロークアジャスターもございます。内蔵マグネットによりマグネットスイッチに適合し、オイルフリー動作にも対応します。費用対効果の高い基本的なリニア アクチュエータは、予算重視のプロジェクトに適合し、小型電子部品やプラスチック部品の軽負荷高周波搬送や標準精度の自動組立ラインに広く使用されています。

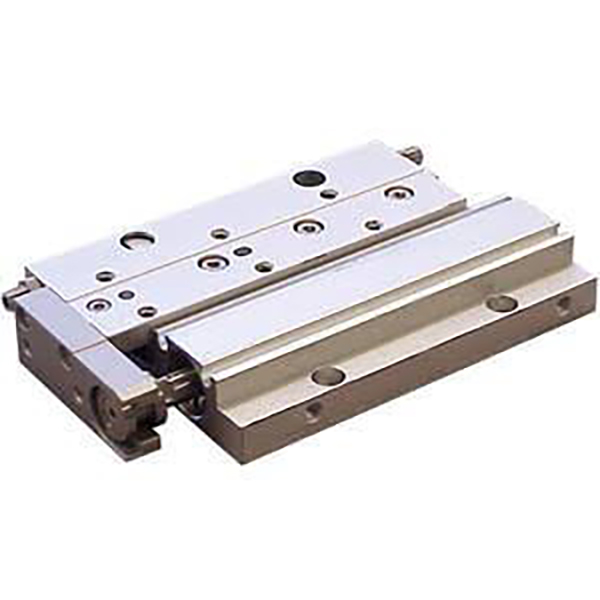

SOLH Richge MXF 超薄型高剛性空気圧スライドテーブルは、SMC MXF シリーズと互換性があります。シリンダとクロスローラガイドを平行に配置し、MXS同等品と比べて本体高さを40%低減し、上下クリアランスの限られた自動化機器に最適です。位置決めピン穴による上下二重取付に対応、繰り返し位置決め精度±0.02mm、内径φ8～20mm、標準最大ストローク100mmまで対応します。デュアルエンドポリウレタンバッファを標準装備し、オプションのX10/X11ストロークアジャスターと油圧バッファも装備しています。内蔵マグネットによりマグネットスイッチと連動し、オイルフリーでのロングサイクル運転が可能です。 3Cモジュールのハンドリングや精密プレス、ステーション切替などの中荷重・長ストローク搬送に幅広く使用されます。

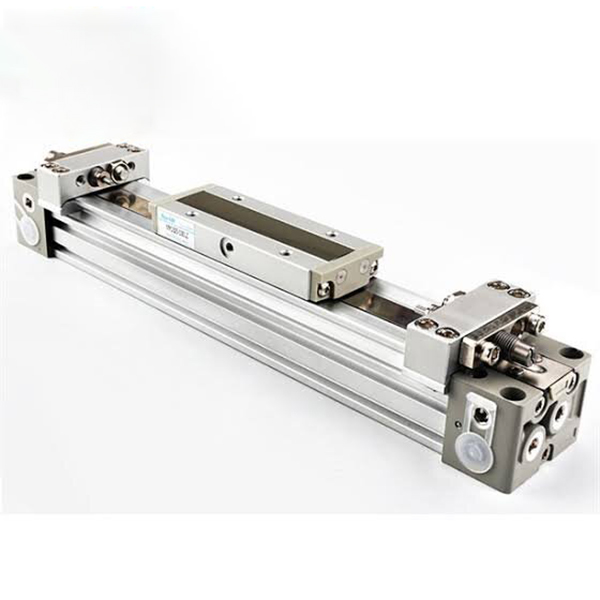

SOLH MY1B メカニカルジョイント型ベーシックロッドレスシリンダは、SMC の対応機種との完全な互換性を実現します。内側シールベルトと外側防塵ベルトの装備により、有効ストロークに近い取付全長の外部ピストンロッドをキャンセルし、タイロッドシリンダに比べてレイアウトスペースを50％以上節約します。内径はφ10～100mmまで、最大ストロークは5000mmまで対応可能です。スライドテーブルは耐屈曲性に優れたピストンと強固に結合されており、軽荷重時には補助ガイドなしで直接荷重を取り付けることができます。 4方向（前後、側面、底面）の配管が可能です。 φ25～40モデルは17％の軽量化を実現。標準の内蔵調整可能なエアクッションが装備されており、オプションの外部油圧バッファとデュアルエンドストロークアジャスターも備えています。あらかじめ確保された溝はD-M9シリーズの磁気スイッチに適合し、クリーンな作業場向けにオイルフリー操作がサポートされています。負荷能力による分類：軽荷重用φ10〜20、中軽荷重用φ25〜40、中荷重用φ50〜63、重荷重用φ80〜100。経済的な汎用リニア駆動ソリューションとして、長距離の材料搬送、自動ドアの作動、機械加工における重量ワークの移動、非標準の自動化ラインでのロングストロークの位置決めに広く適用されています。

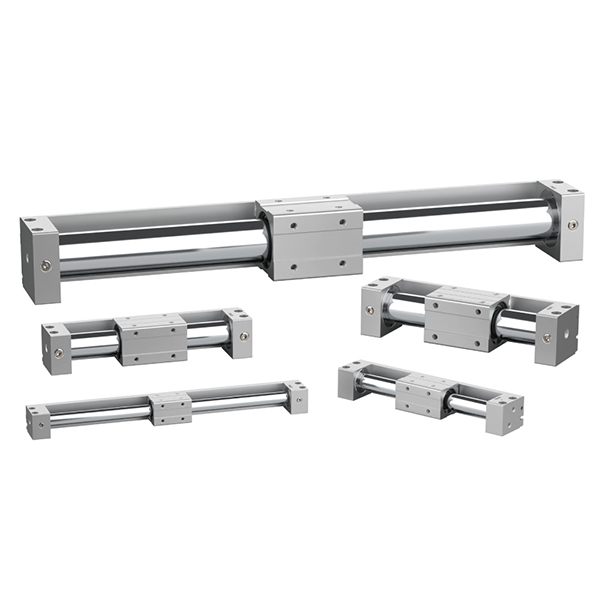

SOLH CY3 磁気カップリングロッドレスシリンダは、SMC 対応品との完全な寸法互換性を備えた CY1 シリーズのアップグレードバージョンです。完全密閉バレル内の内部ピストンと外部スライドキャリッジの間に非接触磁気同期駆動を採用し、空気漏れゼロと汚染のない動作を実現します。ボアサイズはφ6～φ63mm、最大ストロークは5000mmまで対応し、従来のタイロッドシリンダに比べ設置面積を50％削減します。 2 つのバリエーションが利用可能です: 偏心荷重と磁気デカップリングを回避するためにエンド ブラケットと外部ガイドが必要な CY3B 基本タイプ。 CY3R ダイレクトマウント バージョンは、機器ベースに直接固定され、余分な取り付けスペースを節約します。耐摩耗リングが長くなったことで、最低使用圧力が 0.12 MPa に下がりました。両端ゴムバッファを標準装備し、オプションのX160高速バージョンでは最高速度1500mm/sに対応します。プリセットスロットには、位置フィードバック用の D-M9 磁気スイッチが収容されます。標準的なオイルフリー操作は、半導体、エレクトロニクス、医療、食品業界の粉塵のない作業場に適しています。 0.5 kg ～ 40 kg の軽荷重から中荷重に対応し、長距離のワーク搬送、保護ドアの作動、衛生的なオートメーションにおけるコンパクトなロングストローク直線運動を実現します。

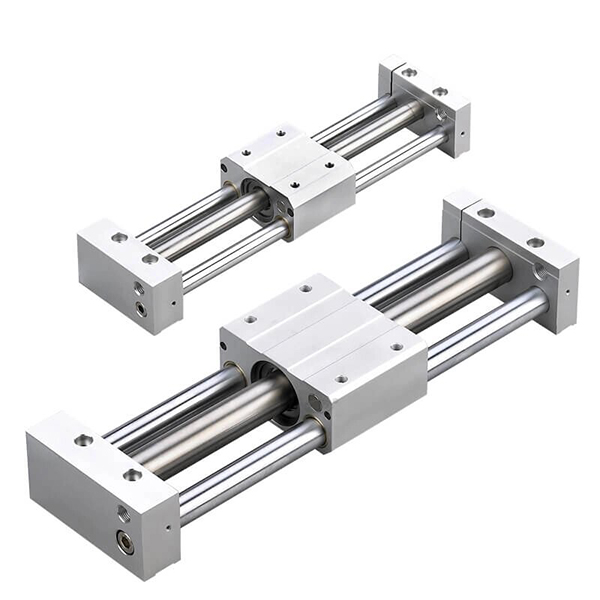

SOLH CY1 シリーズは、古典的な経済的な磁気カップリングロッドレスシリンダで、アップグレードされた CY3 シリーズの前身であり、オリジナルの SMC CY1 製品と寸法的に完全に互換性があります。非接触磁気同期駆動と空気漏れのない全密閉バレル構造を採用しており、エレクトロニクス、医療、食品業界などのオイルフリーのクリーンな作業環境に適しています。チューブ内径はφ6～63mm、標準ストロークは1000mm、最大延長ストロークは1500mmとコストパフォーマンスに優れています。 5 つの構造バージョンが用意されています。外部ガイドとエンド ブラケットが必要な CY1B 基本タイプ。 CY1S には滑り軸受が内蔵されており、追加のガイドなしで軽荷重に対応します。 CY1Lボールベアリングタイプでスムーズな高周波往復運動を実現。 CY1H繰り返し位置決め精度±0.02mmを実現した高精度モデル。 CY1Fは全高を29％低減し、垂直方向の狭い設置スペースに対応した薄型タイプです。最低開始圧力は0.18MPaで、標準の両端ゴムバッファとオプションの外部油圧バッファが装備されており、位置信号フィードバック用のD-M9およびD-A9磁気スイッチと互換性があります。 CY3 シリーズよりもコストが低く、クリーンルームでの材料搬送、保護ドアの駆動、0.5kg ～ 40kg の範囲の軽荷重から中荷重での中長距離のワークピース搬送など、予算が限られた従来のオートメーションにとって費用対効果の高い選択肢として機能します。
