DSNUシリーズ ステンレスミニシリンダ | ISO 6432規格 耐食性空気圧シリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主要な構造的特徴

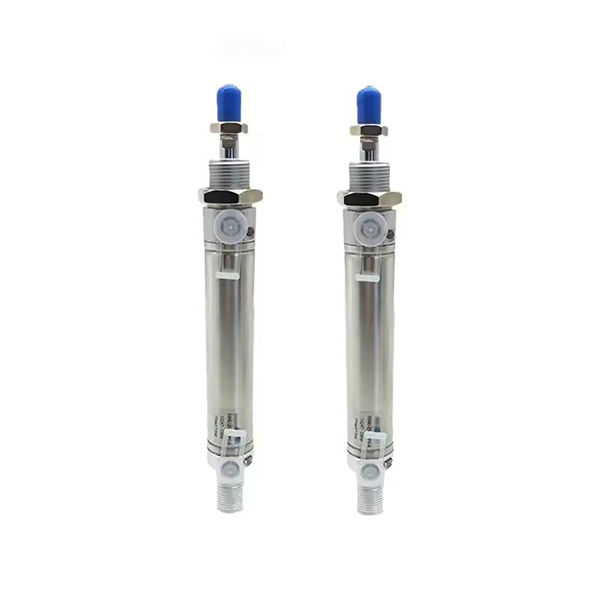

     SOLH DSNU シリーズは、ISO 6432 および CETOP RP52P 国際規格に完全準拠した高性能ステンレス製ミニ空気圧シリンダです。 φ8からφ63mmまでのボア範囲をカバーし、シリンダチューブとピストンロッドはSUS304ステンレス鋼をフル採用し、自動調整式エアクッションを採用し、優れた耐食性と超長寿命を実現しています。 FESTO DSNU、SMC CM2、Airtac MG シリーズと互換性があり、食品、製薬、電子、包装、繊維、および湿気、弱酸、弱アルカリの作業条件を伴う特別な自動化シナリオで広く使用されています。

  1.1 世界標準と完全な互換性

     ISO 6432 および CETOP RP52P 世界共通工業規格に厳密に従って製造されており、すべての取り付け寸法とインターフェース仕様は世界的に統一されています。主流の国際ブランドのミニシリンダーとの完全な互換性を実現し、改造なしでの交換や標準自動化装置の一括アップグレードをサポートします。

  1.2 オールステンレスによる耐食構造

     高級SUS304ステンレスシリンダーチューブとピストンロッドを採用し、鍛造アルミ合金エンドカバーとマッチング。材料の一体構造により優れた防錆・耐食性・高強度を実現し、高湿度・粉塵・弱酸・弱アルカリなどの過酷な環境にも適応し、耐久性は一般のアルミミニシリンダーをはるかに上回ります。

  1.3 ローラー圧着による強固な構造

     エンドカバーの接続にはプロ仕様のローラー圧着シール技術を採用し、全体構造がタイトでしっかりしており、優れた耐振動性と安定した動作を実現します。流線型のラウンドストレート形状はシンプルな構造で日常の分解・メンテナンスが容易で、後の運用コストを削減します。

  1.4 多彩なモーション＆ショートタイプコンパクトオプション

     • DSNU 複動形：両端吸気往復運動で、従来のリニアオートメーションの最も汎用的な標準タイプです。

     • DSNU-…-P 単動（押出形）: スプリングプッシュアウト構造、安全リセットシナリオのための停電後の自動延長。

     • DSNU-…-R 単動（プルバック）：スプリングリターン構造、停電後自動格納位置決め保護機構。

     • DSNU-…-PPV 自動調整クッション: デュアルエンドのインテリジェントな自動調整空気圧バッファー。手動調整は不要で、全圧力範囲の高速動作に適しています。

     • DSNU-S ショートタイプ：標準タイプに比べて全長が35mm短く、幅が40%狭く、超狭スペース設置シナリオ向けにカスタマイズされています。

  1.5 アップグレードされたクッションと低摩擦シーリングシステム

     基本的な騒音と衝撃を軽減する弾性緩衝パッド（P）を標準装備。オプションの革新的な PPV 自動調整エアクッションは、高速頻繁な動きに対応する自動適応バッファリングを備え、0.1 ～ 1.0MPa の全圧力範囲に適応します。双方向低摩擦複合シールと内蔵油貯留溝を備えたこのシリンダは、超低始動圧力、安定したオイルフリー動作、800万サイクル以上の寿命を特長としています。

  1.6 精密な磁気誘導構成

     オプションの内蔵磁気リング (A コード) は、FESTO SMT および SMC M9B シリーズ磁気スイッチと互換性があり、リアルタイムで正確なピストン位置検出と PLC 信号リンケージ制御を実現し、自動化されたサイクル位置決めとインテリジェントなモニタリングをサポートします。

2. 完全なモデル命名規則と注文例

 1. 代表的なモデル構造: DSNU25-100-PPV-A-MQ

  2. 標準注文例

     • 複動式PPVクッション マグネット式：DSNU32-75-PPV-A-MQ（ボア32mm、ストローク75mm、横フランジ取付、マグネット付）

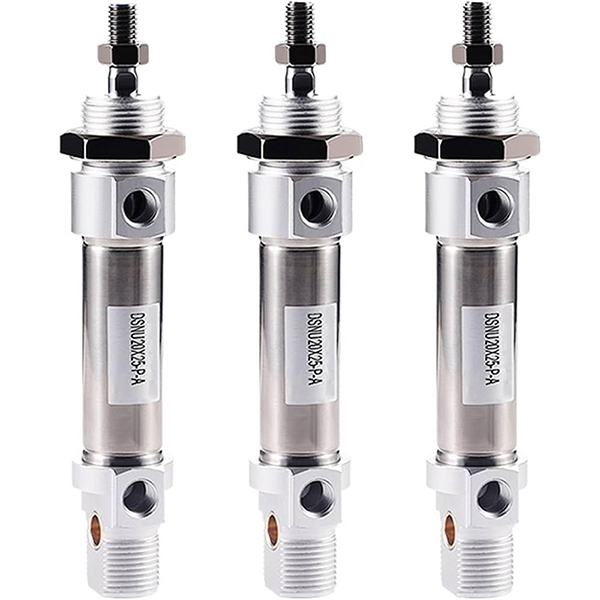

     • ショートタイプ複動弾性クッションモデル：DSNU-S20-50-P-A（ボア20mm、ストローク50mm、超小型ショートボディ、マグネット付）

     • 単動スプリングリターン形：DSNU16-30-R-P-A（ボア16mm、ストローク30mm、スプリングリセット、マグネット付）

3. コア技術パラメータ（標準タイプ）

4. 0.5MPa理論推力・張力参考図（片ロッド）

  4.1 複動 (DSNU) の性能データ

  4.2 単動（DSNU-Rスプリングリターン）性能データ

5. 取付形状と派生機種

  5.1 多様化するユニバーサル取付方法

     • MQ横ポートフランジ: サイドエアインレットを備えた標準的なフランジ固定取り付け、従来の自動化レイアウトに最も汎用的なタイプ

     • MAアキシャルポートフランジ: 限られた軸方向の設置スペースに特別に適合した軸方向の空気入口設計

     • MHダイレクトマウント：エンドカバー直接固定構造、超薄型ボディで狭いスペースへの設置も可能

     • KPクランプユニット：任意のストローク位置固定と位置ずれ防止のためのロック機能を内蔵

     • FA/FB フロント/リア フランジ: 前後フラットフランジ固定、ISO規格取付アクセサリと完全互換

  5.2 コア派生シリーズ

     • DSNU標準: 一般自動化用の弾性バッファまたはエアバッファを備えたユニバーサル複動形

     • DSNU-S ショートタイプ：超狭スペース設置シーンに特化したコンパクトな短縮ボディ

     • DSNU-…-P/R 単動: セーフティリセット動作条件用スプリング押出・スプリングリターン単動形

     • DSNU-…-PPV 自動調整クッション: インテリジェントな適応バッファリング。高速で頻繁な周期的な操作に適しています。

6. DSNU、CM2、MG の選択の比較

7. 3ステップクイック選択ガイド

     1. ボアの選択：実際の積載重量に応じて適切な内径を選択し、50％以上の安全率を確保してください。 DSNU シリーズは、高速動作、耐腐食性、国際規格に適合する要求を優先します。

     2. ストロークの選択: 実際の作動ストロークに 10 ～ 20mm の安全マージンを加えたもの。標準ストローク制限に従ってください: 複動 ≤ 500mm、単動 ≤ 150mm。

     3. 機能構成: 高速動作 (>500mm/s) の場合は、PPV 自動調整エアクッションを選択してください。設置スペースが狭い場合はDSNU-Sショートタイプをお選びください。自動位置検出用の磁気リング + SMT/M9B スイッチと一致します。

一文の要約

     SOLH DSNU ISO 6432 ステンレス鋼ミニシリンダーは、完全耐食性ステンレス鋼構造、自動調整インテリジェントバッファリング、オイルフリーの長寿命動作、および多様な取り付けオプションを備えており、食品、製薬、電子および過酷な環境のオートメーション機器向けの高標準ユニバーサルミニシリンダーソリューションとして機能します。
