MAシリーズ ステンレスミニシリンダ（経済的一般タイプ）

ブランド: SOLH by Richge Technology

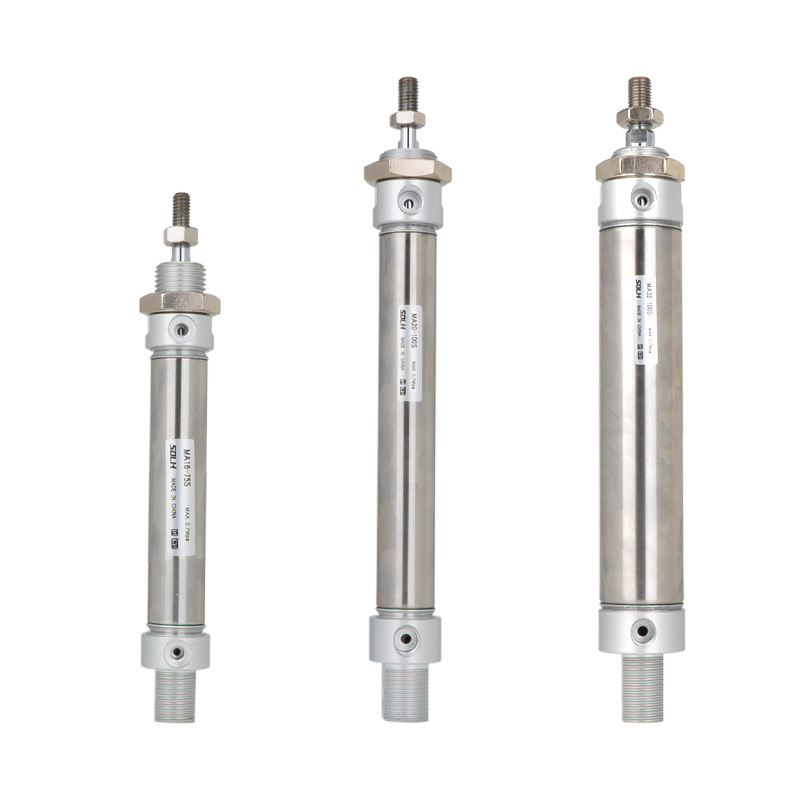

製品概要

     SOLH MAシリーズの経済的なステンレス製ミニシリンダ、内径φ16/20/25/32/40/50/63mm。 SMC CM2/CM3シリーズと互換性があります。高いコストパフォーマンス、成熟した構造、ユニバーサルな取り付け寸法、耐食性。軽工業、エレクトロニクス、包装、食品、および軽負荷および中負荷、予算重視、クリーンまたは湿気の多い作業条件向けの小型オートメーション機器に広く適用されています。

コア構造と設計機能

   1. 標準: 企業の内部標準であり、SMC CM2/CM3 との互換性が高くなります。

   2.材質：304ステンレス鋼バレル＆ピストンロッド、アルミニウム合金エンドキャップ、湿気、弱酸、弱アルカリおよびクリーンな環境に錆びません。

   3. 構造: ロール圧着エンドキャップとバレル接続、安定した構造と競争力のあるコスト、メンテナンスが容易な直線円筒形状。

   4. 操作のバリエーション

     -- MA複動形：両端エア供給、最も一般的な標準モデル

     -- MSA 単動スプリング伸長: エアが遮断されると自動的に伸長します。

     -- MTA 単動スプリングリターン: エアが遮断されると自動的に格納されます。

     -- MAD ダブルロッド: ロッドを両側に伸ばし、同期動作、有効ストロークを 2 倍にします。

     -- MAJ 調整可能なストローク: 複動式でストロークを微調整して正確な位置決めを実現

   5. クッション: 標準のゴム製衝突防止パッド。 MAC オプションの調整可能なエアクッションにより、高速動作時の衝撃と騒音を軽減します。

   6. シール: 油貯蔵溝付きの特殊な双方向シール、低始動圧力、オイルフリー動作、耐用年数 ≥500 万サイクル。

   7. 位置検出: すべてのモデルに磁気リング (接尾辞 S) が内蔵されており、ピストン位置フィードバック用の AirTAC CS1-G または SMC M9B 磁気スイッチと互換性があります。

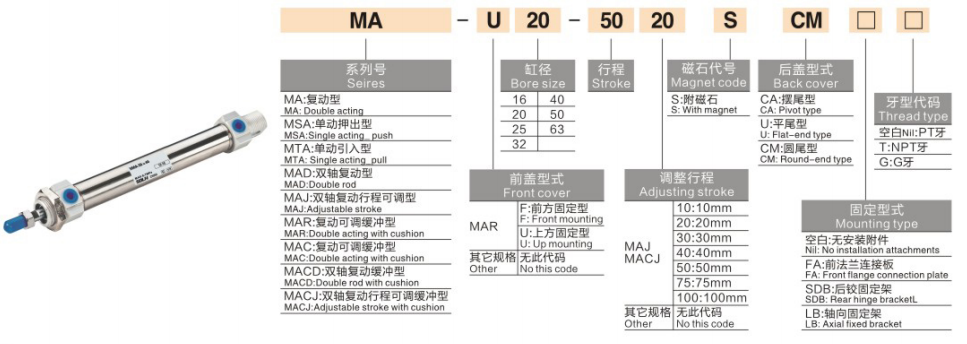

完全なモデルコーディングルール

   1. 型式例：MA25-100S-CM-FA

標準注文参考例

     -- MA32-75S-CM：ボア32、ストローク75、複動、円筒テール、磁石内蔵

     -- MTA20-50S-U：ボア20、ストローク50、単動スプリングリターン、フラットテール

     -- MAJ40-100S-CA：ボア40、ストローク100、ストローク調整可能、クレビステール

普遍的な技術仕様

理論推力・引抜力@0.5MPa（片ロッド、単位：N）

   1.複動MA

   2. 単動MTA（スプリングリターン@0.5MPa）

取付形状と派生機種

   1. リアテールと取り付けオプション

     -- CM 円筒テール: 標準ストレート取り付け (最も人気のある)

     -- CA クレビス テール: スイング機構用に後部ヒンジ付き

     -- U フラットテール: 限られた軸方向スペースのための平面設置

     -- FA/FB フランジ: 前後フランジ プレート固定

     -- LB フットマウント：サイドアキシャルブラケット取り付け

     -- SDB 二山クレビス: スイング動作用のヒンジ接続

   2. 主な派生バージョン

     -- MA：磁石内蔵の標準複動形

     -- MSA/MTA: 単動スプリング伸長/スプリング復帰

     -- MAD：両ロッド複動

     -- MAJ：ストローク調整可能な複動形

     -- MAC: 調整可能なエアクッション付きの複動式

3 ステップの迅速な選択ガイド

   1. ボアの選択: 必要な推力と水平荷重を計算し、≥50% の安全マージンを確保します。軽負荷および中負荷、およびコスト重視のプロジェクトには MA を優先的に選択します。

   2.ストローク確認: 10~20mmの移動マージンを追加します。最大ストローク：複動≦500mm、単動≦100mm。

   3.構成マッチング

     -- 動作：複動→MA;単動スプリングリターン → MTA;精密なストロークチューニング → MAJ

     -- クッション: 走行速度が 500mm/s を超える場合は、MAC 調整可能なエアクッションを選択してください。

     -- 位置フィードバック: すべてのモデルに磁石が内蔵されており、CS1-G / M9B 磁気スイッチに適合します。

一文の要約

     SOLH MA 経済的なステンレス鋼ミニシリンダは、SMC CM2/CM3 シリーズと互換性があり、豊富なバリエーションと複数の取り付け選択肢を提供し、軽および中負荷のオートメーション、包装、食品および電子生産ライン向けのコスト効率の高いリニア アクチュエータを提供します。
