CM3シリーズ ショートステンレスミニシリンダ |新世代超小型空気圧シリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主要な構造的特徴

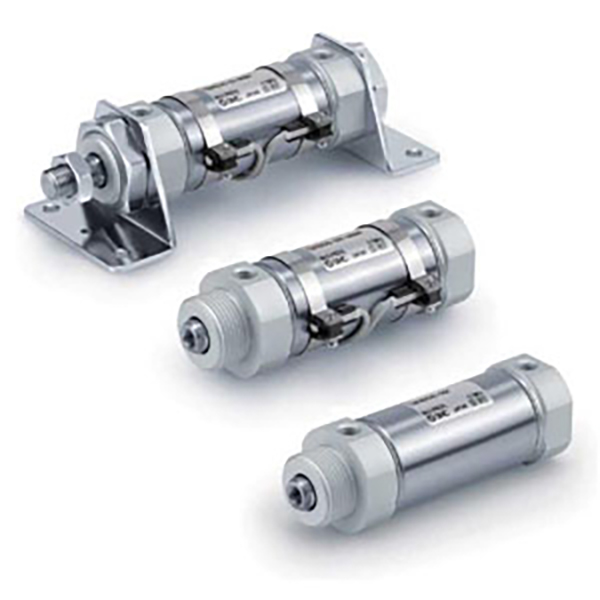

     SOLH CM3/CDM3シリーズは、従来のCM2シリーズの後継として最適化された新世代のショートタイプステンレス製ミニシリンダです。内径φ20からφ40までをカバーし、CM2に比べて全長最大29mm短縮、質量21%軽量化を実現しました。超コンパクトなボディ、フル 304 ステンレス鋼構造、オイルフリー操作、4 方向配管設計により、限られたスペース、湿気、弱酸およびアルカリ、クリーンな作業条件に完全に適応します。食品、医療、エレクトロニクス、包装業界で中負荷の精密直線運動タスクに広く使用されています。

  1.1 標準およびプレミアム素材の構造

     JIS B 8356互換規格に完全準拠。シリンダーチューブ、ピストンロッド、エンドカバー全体に高品質304ステンレスを採用し、優れた防錆・耐食性能を発揮します。湿気の多い環境や弱酸・弱アルカリの作業環境、クリーンな生産現場でも安定して動作し、高い環境適応力を発揮します。

  1.2 一体型超小型構造

     エンドカバーねじ止めとシリンダチューブ一体構造の採用により、大幅な小型化を実現しました。革新的な4方向配管設計（90°間隔）により、非常に高い取り付け自由度が得られ、狭い装置スペースの設置上のジレンマを解決し、自動化ステーションの柔軟なレイアウトを実現します。

  1.3 シナリオを完全にカバーするための多様なモーション タイプ

     • 複動形（CM3B） ：両端エアインテーク往復運動、標準自動直線駆動用の最も汎用的なタイプです。

     • 単動形（CM3S/T） : S = スプリングリターン、T = スプリングエクステンション;安全性を優先した場合の電源オフ後の自動リセット。

     • 両ロッド(CM3W) ：特殊リンケージ機構により両端ロッド出力、同期安定動作、有効ストローク2倍を実現。

     • ロッド回り止め(CM3K) : 六角ねじり防止ピストンロッド、動作中に回転ゼロで高精度の位置決め要件を実現します。

  1.4 ハイエンドの密閉性と長寿命

     低摩擦の双方向シールリングと油溜まり溝を内蔵したシリンダで、超低始動圧力と安定した作動を実現します。標準的なオイルフリー潤滑設計は、クリーンな業界基準を満たしています。最適化された耐摩耗構造により、800万回以上の耐用年数を保証し、装置のメンテナンス頻度を大幅に削減します。

  1.5 柔軟なバッファーと誘導構成

     基本的な衝撃吸収と騒音低減のための標準ゴム製バッファ。オプションの A タイプ エア バッファにより、高速で頻繁な動作を実現し、端部への衝撃を排除します。 CDM3 モデルには磁気リングが内蔵されており、M9B/A93/Z73 シリーズ磁気スイッチと互換性があり、リアルタイムの位置信号フィードバックと PLC 自動リンケージ制御が可能です。単純な周期運動用の CM3 非磁性バージョン。

2. 完全なモデル命名規則と注文例

  1. 代表的なモデル構造：CDM3B25-100Z

 2. 標準注文例

     • 磁気複動形：CDM3B32-50Z（内径φ32、ストローク50mm、磁石リング内蔵、複動）

     • 単動スプリングリターン形：CDM3S20-25Z（ボアφ20、ストローク25mm、スプリングリセット）

     • 非回転精密モデル：CDM3K40-100Z（ボアφ40、ストローク100mm、六角ねじれ防止ロッド）

3. コア技術パラメータ（標準タイプ）

4. 0.5MPa理論推力・張力データ

 4.1 複動形（CM3B）推力・張力表

  4.2 単動式（CM3Sスプリングリターン）性能表

5. 取付タイプと派生機種

  5.1 多様化する取付方法

     • B 基本タイプ: エンドカバーのネジを介した直接取り付け。最も汎用的でコスト効率の高い取り付け方法です。

     • L フットマウント：軸方向フートブラケットで固定し、安定した水平設置が可能です。

     • F/G フランジマウント：ロッド側・ロッドレス側フランジ取付により垂直方向の固定位置決めが可能です。

     • C/Dクレビスマウント: スイングおよびリンケージシナリオ用の一山クレビス/二山クレビス接続。

     • E トラニオンマウント：ロッドレスサイドトラニオン構造により柔軟なスイング動作を実現。

  5.2 コア派生シリーズ

     • CDM3B：磁気複動形（標準主流モデル）

     • CDM3S/T：マグネット単動形（バネ戻し・バネ伸び）

     • CDM3W：マグネット両ロッド複動形

     • CDM3K：磁石非回転六角棒タイプ

     • CDM3R：極度のスペースが限られたステーション向けの超薄型直付けタイプ

6. CM3 と CM2 の選択の比較

7. 3ステップクイック選択ガイド

     1. ボアの選択：実際の積載質量に応じて内径を確認し、50％以上の安全率を確保してください。中推力、クリーン、耐腐食性の作業条件には CM3 シリーズを優先してください。

     2. ストロークの選択：実際の作動ストロークに10～20mmの安全マージンを加えたもの。標準ストローク規則に従ってください: 複動 ≤ 300mm、単動 ≤ 100mm。

     3. 機能構成：従来の複動往復運動の場合はBを選択します。 S は単動スプリング リセットの安全シナリオ用です。 K は高精度のねじれ防止位置決め要求に対応します。

一文の要約

     新世代ショートステンレスミニシリンダSOLH CM3は、超小型・軽量ボディ、304フルステンレス耐食性、オイルフリー長寿命動作、多様な取付方法を特長としており、食品、医療、電子、包装クリーンオートメーション機器に高い安定性と省スペースの中推力直動ソリューションを提供します。
