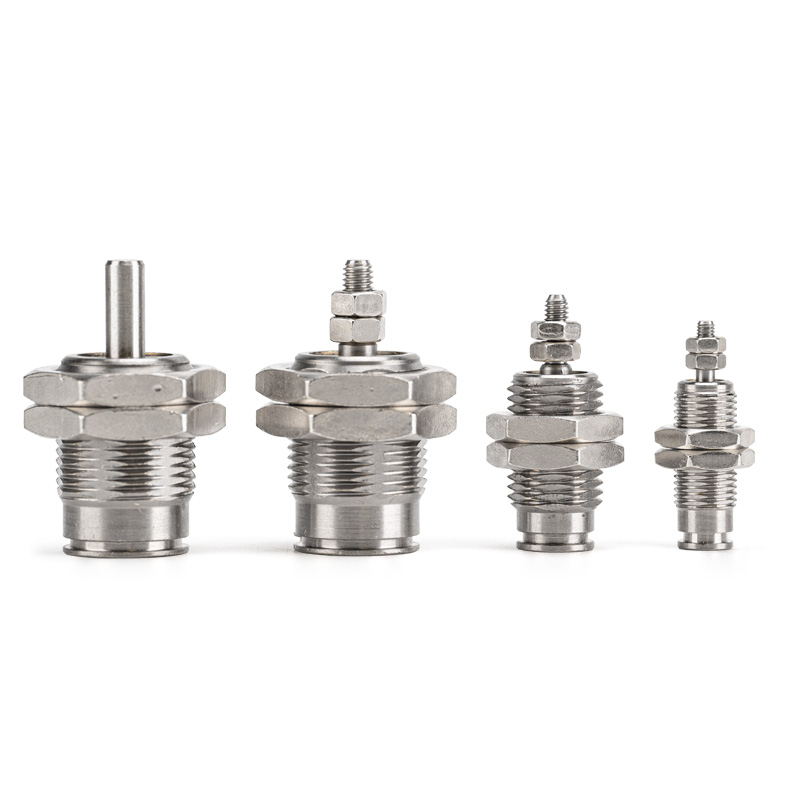

CJPシリーズ 単動ピンシリンダ（ショートストロークマイクロシリンダ）

ブランド: SOLH by Richge Technology

製品概要

     SOLH CJPシリーズは単動スプリングリターンピンシリンダです。主な特徴: 超短ボディ、最小限の設置面積、一方向推力、エア遮断時の自動スプリングリセット。限られたスペース、軽荷重、高頻度のショートストロークステーションでの一方向の精密プッシュプル動作に適しています。小型一方向駆動用途の定番モデルです。

コア構造と設計機能

     -- ドライブモード: 単動 (スプリングリターン)。空気を供給すると伸びます。空気圧を必要とせずにバネにより自動的に格納されるため、安全に操作できます。

     -- ボアサイズ: Ø4 / 6 / 10 / 16mm、微量から軽量までのペイロード範囲 (0.1 ～ 3kg) をカバーします。

     -- 構造: 硬質アルマイト真鍮ボディ、ステンレス鋼ピストンロッド、内蔵クッションなし。非常に短い外形で、パネル取り付けまたは機器内への埋め込みに利用可能です。

     -- マウント タイプ: 2 つのコア構成 — パネル マウント (B) とフラッシュ マウント (S)。

     -- 材質とシール: 真鍮ハウジング + NBR シール、オイルフリー動作、クリーンおよびわずかに油の多い環境に対応。機械的耐用年数 ≥300 万サイクル。

     -- センサー オプション: 磁気リングを内蔵した CDJP バージョンは、拡張位置検出用の 1 つの磁気スイッチをサポートします。

完全なモデルコーディングルール

   1. 型式例：CJPB6-10

   2. 標準注文参考例

     -- CJPB4-5：ボア4、ストローク5、パネルマウント、マグネットリングなし

     -- CDJPS10-15：ボア10、ストローク15、フラッシュ埋込マウント、磁石内蔵

     -- CJPB6-10H4：ボア6、ストローク10、パネルマウント、OD4ワンタッチ接続

ユニバーサルコア技術仕様（0.5MPa、単動スプリングリターン）

主要な競争上の利点

   1. 超コンパクトな外形により設置スペースを節約

     -- 非常に短いボディは、機械内部への埋め込みやパネルへの取り付けをサポートし、標準シリンダと比較して占有スペースを最大 50% 削減し、非常に狭いステーションに最適です。

   2. パワーオフリセット付き一方向推力

     -- 空気供給が遮断されると、スプリングの収縮が作動します。クランプ、イジェクト、位置決め停止などの一方向の動作を安全に行えます。

   3. 高速応答＆安定した高周波動作

     -- クッションフリーの低摩擦シーリングにより、短いストロークの繰り返し作業で 250cpm 以上の安定したサイクリングが可能になります。

   4. オイルフリー動作と長寿命

     -- クリーンな作業場条件に適しています。真鍮のボディと耐久性のあるシーリングにより、300 万回以上のメンテナンスフリーサイクルを保証します。

   5. 柔軟な取り付け構成

     -- パネルおよびフラッシュ埋め込み取り付けが可能。ロッドエンドは、さまざまな機械設計に合わせて平らまたは丸くすることができます。

取り付けオプションと一般的な産業用途

   1. 取付形態

     -- パネル マウント (B): 機器の表面に固定されたフランジ、外部の押し引き動作に便利

     -- フラッシュマウント (S): 本体は装置のボアに埋め込まれ、ピストンロッドのみが露出し、機械内のスペースを最大限に節約します。

   2. 典型的なアプリケーションシナリオ

     -- 3C & エレクトロニクス: 微細部品のクランプ、切りくず排出、小型治具駆動、ボタン耐久性テスト

     -- 精密機器: ミニバルブの切り替え、ファイバーの位置決め、機器の微調整、ショートストローク停止

     -- 一般自動化: 高頻度ロード/アンロード、ラベル剥離、微小部品搬送、一方向クランプ

     -- 医療機器: 小型器具拡張、マイクロ流体推進、精密位置決めアセンブリ

3 ステップの迅速な選択ガイド

   1. 可搬質量に基づくボアの選択

      -- Ø4 ≤0.3kg、Ø6=0.3~0.7kg、Ø10=0.7~2kg、Ø16=2~3kg。安全マージン ≥50% を確保してください。

   2.ストロークの確認

     -- 標準ストローク: 5/10/15mm。ストロークを短くすることで、より安定した高周波性能を実現します。

   3. 構成のマッチング

     -- 位置フィードバック: 拡張位置を監視するには、内蔵磁石と M9B スイッチ 1 つを備えた CDJP を選択してください。

     -- マウント レイアウト: 内部機器取り付け用の埋め込みマウント (S)。表面アセンブリ用のパネル マウント (B)。

一文の要約

     SOLH CJP 単動スプリング リターン マイクロピン空気圧シリンダは、パネルおよびフラッシュ埋め込み取り付けオプションを備えた超短コンパクトなボディを提供します。 CDJP バージョンは磁気スイッチ検出をサポートしており、限られた空間 3C、精密機器、医療自動化機器での一方向のショートストローク排出、クランプおよび位置決め作業に理想的な経済的な小型アクチュエータです。
