リニアガイド平行空気グリッパ HFZシリーズ

ブランド: SOLH by Richge Technology

製品概要

     SOLH HFZシリーズは、ローラとボールを一体化したリニアガイドを備え、デュアルピストンとラック＆ピニオン同期機構で駆動する高剛性平行チャックです。 SMC MHZ2シリーズと完全互換。

     利用可能な 3 つの操作バリエーション:

     -- HFZ：複動形標準形

     -- HFSZ: 単動常閉 (スプリングクランプ、電源オフ保持)

     -- HFTZ: 単動ノーマルオープン (スプリングリリース、電源オフオープン) 一般的な軽および中荷重の精密クランプ、自動組立およびロボットエンドエフェクターの用途に適しています。

コア構造と動作原理

  1. トランスミッション：デュアルピストン+ラック＆ピニオン同期駆動。 2 つのジョーは、オフセットやたわみのない完全な平行移動を維持します。

  2. ガイドシステム: 一体型ローラー/ボールリニアガイド。底部に位置決めピンが付いており、ずれを防止します。剛性に優れ、繰り返し精度が高く偏荷重に強い。

  3. 動作モード

     -- HFZ 複動式: 開閉用エア供給、ユニバーサル連続生産

     -- HFSZ Single Acting NC: Air supply opens jaws;エア遮断時スプリングクランプ（電源遮断ワーク保持）

     -- HFTZ 単動 NO: エア供給によりジョーが閉じられます。エア遮断時にスプリングが開く（電源オフオートリリース）

  4. 構造: アルミニウム合金ボディ、ステンレス鋼ジョー、内蔵磁気リング。両面磁気スイッチ溝。複数の取り付け面: 底面/側面/スルーホール。

  5. 位置精度: ±0.01 mm (ボア 6 ～ 25)。 ±0.02 mm (ボア 32 ～ 40)、高周波サイクル下でも安定。

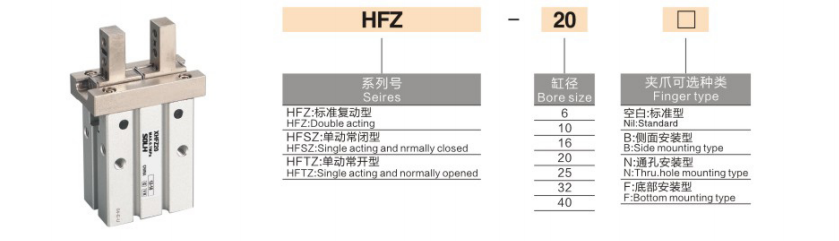

完全なモデルコーディングルール

 1. 型式例：HFZ20N-M9BW

 2. 標準注文リファレンス

     HFZ25N-M9BW ボア 25、複動、スルーホールマウント、1m ケーブル付き M9B 磁気スイッチ。

ユニバーサルコア技術仕様

ストロークとクランプ力目安表（0.5MPa、標準ジョー）

⚠️ 重要な注意事項: ジョーの延長長さ L が増加すると、有効なクランプ力は減少します。安全率 1.5 以上の負荷検証が必須です。

推奨されるアプリケーション シナリオ

  ✅ 次の場合は HFZ シリーズを選択してください。

     -- SMC MHZ2 と直接交換する必要があります。単動式パワーオフホールド/リリース機能が必要

     -- 軽および中荷重の精密平行クランプ: 3C エレクトロニクス、精密ハードウェア、射出成形、包装装置

     -- ロボットのエンドエフェクターや精密組立ステーションに必要な高剛性と耐偏荷重性

     -- 柔軟な多方向取り付け: スルーホール / 側面 / 底面取り付けによるコンパクトな一体型機構

主要な選択ガイドライン

   1.ワーク重量とクランプモード（外側/内側グリップ）に応じてボアサイズを選択し、クランプ力が実際の負荷の1.5倍以上であることを確認してください。

   2.動作モードの選択

     -- 電源オフ連続クランプ → HFSZ ノーマルクローズ

     -- 電源オフ自動解除 → HFTZ ノーマルオープン

     -- 安全スプリング不要の連続量産 → HFZ複動

  3. 取り付け選択: プラットフォームまたはブラケットに合わせて、標準タップ穴 (ブランク) / スルーホール (N) / サイドマウント (B)

  4. 位置検出: -M9□ 磁気スイッチを装備、両側スロットはオープンおよびクローズ信号フィードバック用の 2 つのスイッチをサポート

  5. オフセット荷重制御: ジョーの伸長長さ L を制限し、リニアガイドの許容曲げモーメントを超えないようにする

一文の要約

     SOLH HFZ リニアガイド平行空気圧グリッパーは、ローラー/ボール ガイドとラックピニオン同期ドライブを採用しており、マルチマウント オプションを備えた複動 HFZ、単動 NC HFSZ および NO HFTZ バリアントで利用可能で、±0.01 mm の高精度、MHZ2 と直接交換可能、ロボット EOAT、3C、ハードウェアおよび一般自動化アセンブリに最適な高剛性精密クランプ ソリューションです。
