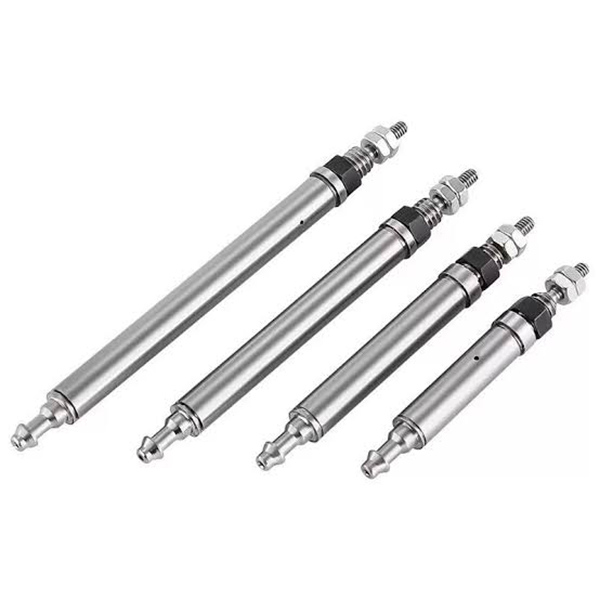

CJ1シリーズ ミニチュアピンシリンダ（超小型マイクロエアシリンダ φ2.5 / φ4mm）

ブランド: SOLH by Richge Technology

製品概要

     SOLH CJ1シリーズは超小型の単動・複動形ピンタイプシリンダです。主なメリット: 超小型の小さな外形、軽量構造、低出力推力、迅速な応答。限られたスペース内での精密な運転、微小負荷のプッシュ＆プルタスク、エレクトロニクスおよび 3C オートメーション用の小型ステーション向けに設計されています。マイクロオートメーションアプリケーションの中核となるアクチュエーターです。

コア構造と設計機能

     -- 駆動形式：単動（スプリングリターン）、複動。ボアオプション：φ2.5（単動専用）、 φ4（単動・複動兼用）。

     -- 構造的特徴: 丸いボディ、細いピンのピストンロッド、内蔵クッションなし、基本的なエンドスレッド取り付け。 φ4モデルの本体外径はわずか4mm、正味重量は数gと軽量です。

     -- 動的パフォーマンス: クッションフリー構造により、素早いピストン応答が可能になります。動作速度：50～500mm/s、高頻度のショートストローク動作に適しています。

     -- 材質とシール: 硬質陽極酸化アルミニウムボディ、NBR シールコンポーネント、オイルフリー設計、クリーンまたはわずかに油が付着した作業場環境に適合します。

     -- 柔軟な取り付け: 軸方向に固定するための両端にネジが付いている基本バージョン。ロッド側ヘッドのポート方向は±90°調整可能で、狭いレイアウトでのチューブの取り回しに便利です。

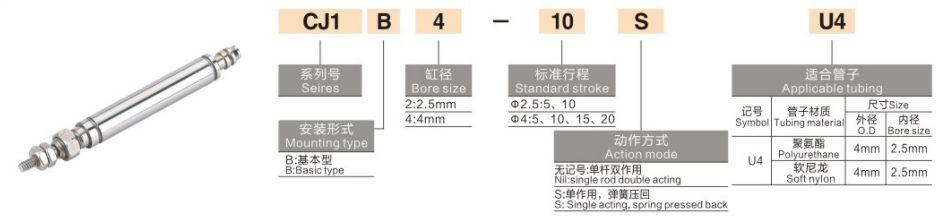

完全なモデルコーディングルール

   1. 型式例：CJ1B4-10SU4

   2. 標準注文参考例

     -- CJ1B2-10SU4：ボア2.5、ストローク10、単動スプリングリターン

     -- CJ1B4-15U4：ボア4、ストローク15、複動形

     -- CJ1B4-5SU4：ボア4、ストローク5、単動スプリングリターン

ユニバーサルコア技術仕様（供給圧力0.5MPa）

主要な競争上の利点

   1. 超小型の設置面積で狭い設置スペースにも対応

     -- 最小口径 φ2.5、ボディ外径 φ4、重量わずか 2 ～ 3.5g で、超小型の装置レイアウトに容易に組み込むことができます。

   2. 低推力精密直線駆動

     -- 出力推力範囲は 0.5MPa で 0.64 ～ 6.3N、微小荷重 ≤100g に最適で、繊細な小さなワークピースへの衝撃損傷を回避します。

   3. 高周波の高速応答

     -- クッションフリー構造により高速作動が実現し、毎分 300 サイクル以上のショートストローク動作をサポートして生産効率を高めます。

   4. オイルフリー動作と長寿命

     -- NBR シーリング システムは、クリーンな生産環境向けにオイルフリーの圧縮空気をサポートします。機械的耐用年数 ≥300 万サイクル。

   5. ポート方向調整可能＆簡単組立

     -- ロッド側エアポートは±90°回転可能。両端の雄ねじにより、追加の取り付けブラケットを使用せずに直接軸方向にロックできるため、現場での試運転が簡素化されます。

取り付けオプションと一般的な産業用アプリケーション

   1. 取付形態

     -- アキシャルスレッド取り付け: 両端を装置に直接ねじ込み、ストレートなプッシュプル動作を実現します。

     -- サイドブラケット取り付け: スイングまたはサイドドライビングに適した、横向き取り付け用のオプションの小型ブラケット

   2. 典型的なアプリケーションシナリオ

     -- 3C およびエレクトロニクス: モバイル ボタンの耐久性テスト、マイクロ プラスチック部品のクランプ、チップの排出と位置決め

     -- 精密計装: ミニバルブスイッチング、光ファイバー位置決め、微調整機構

     -- 一般自動化: マイクロ部品のロード/アンロード、軽量ラベル剥離、小型治具の作動

     -- 医療機器: 小型機器の伸縮運動、マイクロ流体推進、精密位置決めアセンブリ

3 ステップの迅速な選択ガイド

   1. 可搬質量に基づくボアの選択

     -- 荷重 50g 以下の場合は φ2.5、荷重 50 ～ 100g の場合は φ4。低推力特性のため、最低 50% の安全マージンを確保してください。

   2. ストロークの確認

     -- 必要な移動距離に応じてストロークを選択します。安定した高周波動作のために短いストロークを優先します。

   3. 動作モードの選択

     -- 単動式 (接尾辞 S 付き): 停電時の安全設計のためのスプリング リセット付きの一方向プッシュ/プル

     -- 複動：リターンスプリングなしの双方向精密直線駆動

一文の要約

     SOLH CJ1 超小型ピン空気圧シリンダは、φ2.5 / φ4 ボアのシングル スプリング リターンと複動のバリエーションがあり、超軽量コンパクト設計でエア ポートの方向を調整可能で、低推力の精密マイクロ直線運動を提供し、3C 試験、精密機器、医療用小型自動化機器に広く採用されています。
