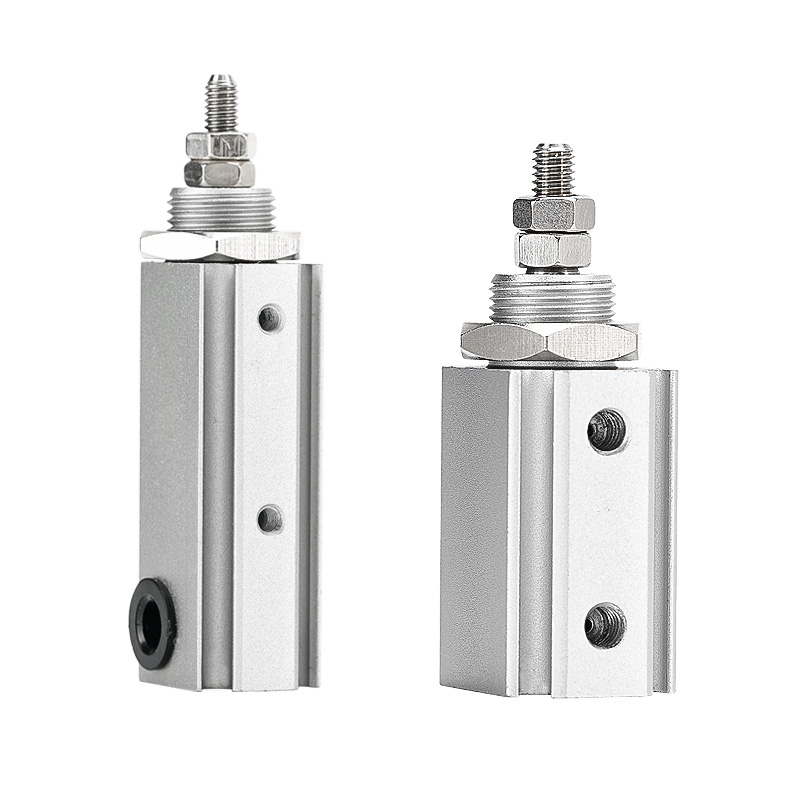

CJP2シリーズ ピンシリンダ（複動形）

CJP2シリーズ複動ピンシリンダ（薄形マイクロシリンダ）

ブランド: SOLH by Richge Technology

製品概要

     SOLH CJP2シリーズはコンパクトな複動ピンシリンダです。主な利点: 超短ボディ、軽量構造、安定した双方向推力、信頼性の高い高周波動作。限られたスペース、中程度の微小負荷、高サイクルの自動ステーション内での双方向の高精度プッシュプル動作用に設計されています。マイクロ双方向リニア駆動用途の主流モデルです。

コア構造と設計機能

     -- ドライブモード: 複動式 (伸縮ストロークの両方に空気を供給)。ボア範囲: Ø4 / 6 / 10 / 16mm、微小なペイロードをカバーします。

     -- 構造: 押出アルミニウムボディ (従来の真鍮バージョンからアップグレード)、55% ～ 65% 軽量。両端にゴムクッションを装備し、衝撃や騒音を軽減します。

     -- 多彩な取り付け: 基本タイプ、パネル取り付け、フランジ取り付け、フート取り付け、トラニオン取り付け、多方向取り付け用のクレビス取り付けの 6 つの取り付け構成が利用可能です。

     -- センサーの互換性: 磁気リングを使用して構築されたすべての仕様は、追加のブラケットなしで最小限の Ø4 ボアと 5mm ストロークを含む 2 つの磁気スイッチの取り付けをサポートします。

     -- 材質とシール: 硬質陽極酸化アルミニウム + NBR シール、オイルフリー動作、クリーンまたはわずかに油の多い環境に適しています。機械的耐用年数 ≥300 万サイクル。

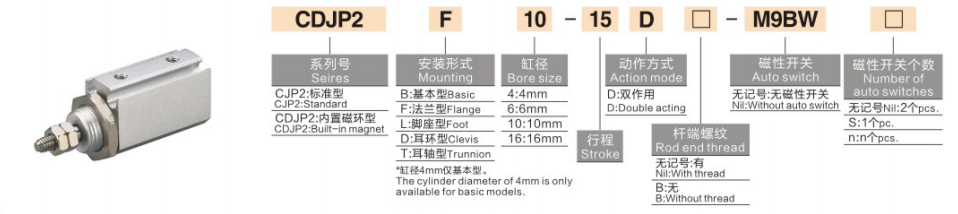

完全なモデルコーディングルール

  1. 型式例：CDJP2B10-15D-M9B

   2. 標準注文参考例

     -- CJP2B6-20D：ボア6、ストローク20、複動基本形、磁石リングなし

     -- CDJP2F4-10D：ボア4、ストローク10、パネルマウント、マグネットリング内蔵

     -- CDJP2B16-30D-2M9B：ボア16、ストローク30、ベーシックタイプ、M9Bスイッチ2個付

ユニバーサルコア技術仕様 (@0.5MPa、複動)

主要な競争上の利点

   1. 超短軽量ボディ

     -- 従来の CJP モデルと比較して全長が 6 ～ 9.5 mm 短縮され、重量が 55% ～ 65% 削減され、超狭い設置レイアウトに最適です。

   2. 安定した双方向出力

     -- リターンスプリングのない複動設計。双方向推力は同等の単動シリンダに比べて30%～50%高く、可搬質量100g～5kgに適しています。

   3. 高周波・低騒音動作

     -- ラバークッション + 低摩擦シーリング。動作速度50~500mm/s、200cpm以上で安定、衝撃音≤60dB。

   4. 多重取付＆フルマグネットリング標準装備

     -- 6 つの取り付けフォームが複雑なツーリングのレイアウトに適応します。すべてのサイズに磁気リングが装備されており、最小のØ4ボアでもデュアル磁気スイッチをサポートしており、便利な位置監視が可能です。

   5. オイルフリー設計と長寿命

     -- クリーンな生産ラインに対応します。硬化アルミニウムボディと耐摩耗性シールにより、300 万サイクル以上にわたって安定した動作が保証されます。

取り付けオプションと一般的な産業用途

    1. 取付形態

     -- 基本タイプ（B）：ストレートプッシュプル用端部おねじ軸固定

     -- パネルタイプ (F): 本体を機器パネルに埋め込み、超薄型レイアウトを実現

     -- フランジタイプ（L）：垂直荷重用途のロッド側フランジ固定

     -- フットタイプ (T): 水平横方向プッシュプル用のボトムフットマウント

   2. 典型的なアプリケーションシナリオ

     -- 3C Electronics: マイクロコンポーネントのグリップ、切りくずの排出、ボタンの耐久性テスト、ミニチュア治具の駆動

     -- 精密機器: マイクロバルブの切り替え、ファイバーの位置決め、機器の微調整、小型スライダーの作動

     -- 一般自動化：高頻度ロードアンロード、ラベル剥離、ショートストロークワーク搬送

     -- 医療機器: 小型機器の伸縮動作、マイクロ流体推進、精密位置決めアセンブリ

選定比較：CJP2 VS CJ1 VS CJP マイクロシリンダ

3 ステップの迅速な選択ガイド

   1. 可搬質量に基づくボアの選択

     -- Ø4 ≤0.5kg、Ø6=0.5~1kg、Ø10=1~3kg、Ø16=3~5kg。安全マージン ≥30% を確保してください。

  2. ストロークの確認

     -- 必要な移動量に応じてストロークを選択します。安定した高周波サイクリングのために短いストロークを優先します。

   3. 構成のマッチング

     -- 位置閉ループ制御: 双方向位置フィードバック用に 2 つの M9B 磁気スイッチを装備します。

     -- 設置レイアウト: 組み込み機器用パネルタイプ (F)。基本タイプ（B）アキシャルねじアセンブリ用。

一文の要約

     SOLH CJP2 コンパクト複動ピン空気圧シリンダは、超短軽量ボディ、双方向安定推力、ゴムクッション、6 種類の取り付けバリエーションを備えています。 CDJP2バージョンは、M9シリーズスイッチと互換性のある磁気リングを内蔵しており、3C、精密機器、医療オートメーション機器の双方向ショートストロークプッシュプルタスクに最適なマイクロリニアアクチュエータです。
