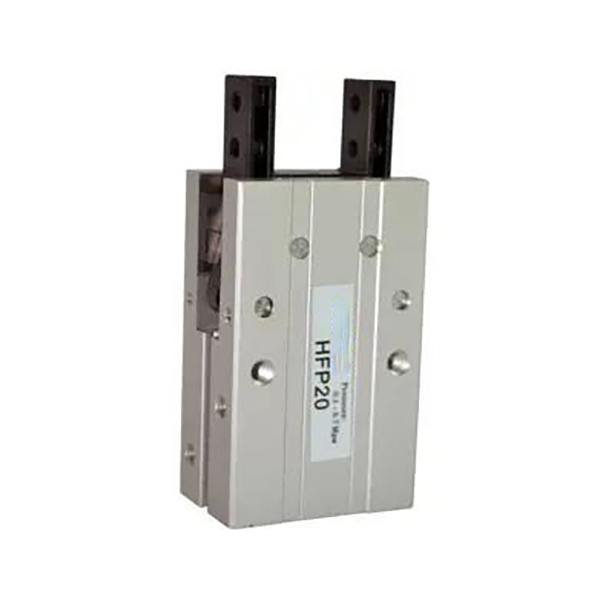

HFPシリーズ メカニカルパラレルスタイル

HFPシリーズ レバー式経済的平行空気グリッパ

ブランド: SOLH by Richge Technology

製品概要

     SOLH HFPシリーズはメカニカルレバートランスミッションを採用し、2爪平行開閉を実現します。主な強み: 競争力のある価格を備えたシンプルなレバー機構、安定したクランプ性能、3 面ユニバーサル取り付け、工場で事前に取り付けられた磁石、耐摩耗性の長寿命。これは、軽負荷、高頻度のロード/アンロードおよびコスト重視の自動化ステーション向けの、主流の経済的なパラレル グリッパー ソリューションです。

コア構造と動作機能

     -- 動作原理: ピストンがレバー アセンブリを押して 2 つのジョーを駆動し、平行移動させます。純粋な機械式レバードライブ、部品数が少なく、メンテナンスコストが低い。

     -- 力の特性: ピストンが伸びるとジョーがクランプされ、後退するとジョーが解放されます。クランプ力はオープン力より20%~30%高く、より安全にワークを保持します。

     -- 安定性と精度: ジョーと本体の間の接触面が大きいため、揺れが軽減され、クランプ精度が向上します。金属製のセパレータープレートが摩擦面を隔離して摩耗を低減し、耐用年数を延ばします。

     -- 柔軟な取り付け: 3 つの取り付け面 (側面/底面/背面)。統合されたセンサーの溝により、追加のブラケットなしで磁気スイッチを直接取り付けることができます。

     -- 材質と耐久性: 硬質陽極酸化アルミニウムボディ、耐摩耗性レバー部品、ステンレス鋼ジョー。機械的サイクル寿命は 500 万回以上で、連続的な高頻度オートメーション操作に適しています。

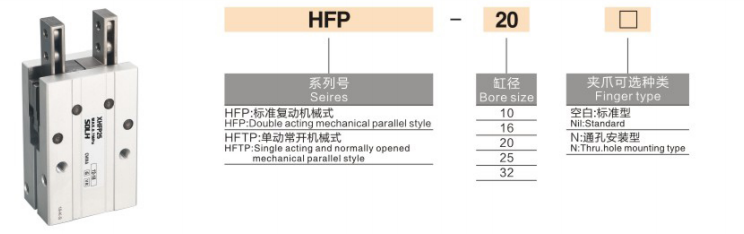

完全なモデルコーディングルール

  1. 型式例：HFP20+2CS1-G

 2. 標準注文参考例

     -- HFP16：ボア16、スイッチなしの複動ベーシックモデル

     -- HFP25N：ボア25、スルーホール取り付けバージョン

     -- HFP32+2CS1-G：ボア32、CS1-G磁気スイッチ2個搭載

ユニバーサルコア技術仕様 (複動 @0.5MPa)

主要な競争上の利点

   1. コストパフォーマンスに優れたレバー構造

     -- シンプルなメカニカルトランスミッションにより部品点数を削減。高級平行チャックに近い性能を持ちながら、価格はガイドレールタイプの1/2～2/3です。

   2. 高いクランプ力で安全性が向上

     -- 伸長時のクランプ力はリリース力より 20% ～ 30% 大きく、軽負荷時のワークの滑りリスクを軽減します。

   3.3方向ユニバーサル取付

     -- 側面、底面、背面に取り付け穴があり、水平、垂直、横方向の組み立てをサポートしており、現場での試運転が簡単です。

   4. 磁石を内蔵しており、すぐにセンサーを取り付けることができます。

     -- 永久磁石が標準装備されています。本体にはCS1-Gスイッチ用のスライド溝が確保されています。追加の取り付けブラケットは必要ありません。

   5. ハイサイクル運転に耐える耐摩耗設計

     -- 金属製減摩セパレーターがコンポーネントの磨耗を軽減し、連続自動生産ラインに長い耐用年数をもたらします。

取り付け形式と一般的な産業用途

   1. 取り付けオプション

     -- 側面取り付け: 組立ラインのロード/アンロード用の水平クランプ

     -- 底部取り付け: 射出成形および工作機械のピックアンドプレース用の垂直昇降

     -- 背面取り付け: 狭いステーションでの横方向のグリップ

   3. 典型的なアプリケーションシナリオ

     -- 3C およびエレクトロニクス: 小型プラスチック部品、ハードウェア部品、バッテリーハウジングのグリップ

     -- 自動車部品: 小型プレス部品、ゴム要素、内装トリムの移送

     -- 梱包と物流: 小さなカートン、ビニール袋、ミニチュア パレットのピッキング

     -- 一般自動化: ステーション位置決めクランプおよび高周波往復ハンドリング

選定比較：HFPレバー VS HFYピボット VS MHZ2リニアガイドグリッパ

3 ステップの迅速な選択ガイド

   1. ワーク質量による穴径の選定

     -- 10 ≤1kg、16 =1 ～ 2kg、20 =2 ～ 3kg、25 =3 ～ 5kg、32 =5 ～ 8kg。安全マージン ≥30% を確保してください。

   2. ストロークの検証

     -- 機械的干渉を避けるために、ジョーの移動量がワークピースの外形寸法に最小 2mm のクリアランスを加えたものであることを確認してください。

   3. 構成のマッチング

     -- 自動信号インターロック: CS1-G 磁気スイッチを 2 つ装備し、開閉状態を検出します。

     -- 限られた機器レイアウト: HFP の 3 面取り付けにより、柔軟な設置ソリューションが提供されます。

一文の要約

     SOLH HFP の経済的なレバータイプの平行空気圧グリッパーは、より高いクランプ力を備えたメカニカル レバー ドライブ、3 面ユニバーサル取り付けおよび内蔵磁気リング、高周波 3C、パッケージングおよび一般的なコスト重視の自動ハンドリング ステーションに最適な低コストの軽および中荷重グリッパー ソリューションを備えています。
