CJ2Kシリーズ ステンレスミニシリンダ｜ロッド回り止めタイプ

ブランド: SOLH by Richge Technology

製品概要

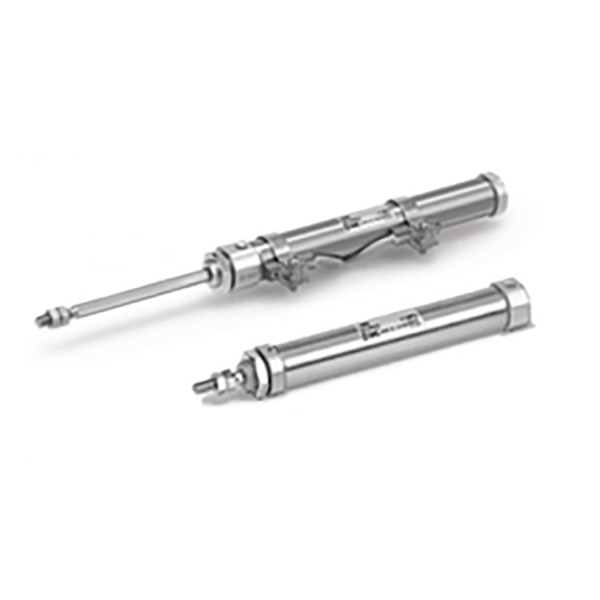

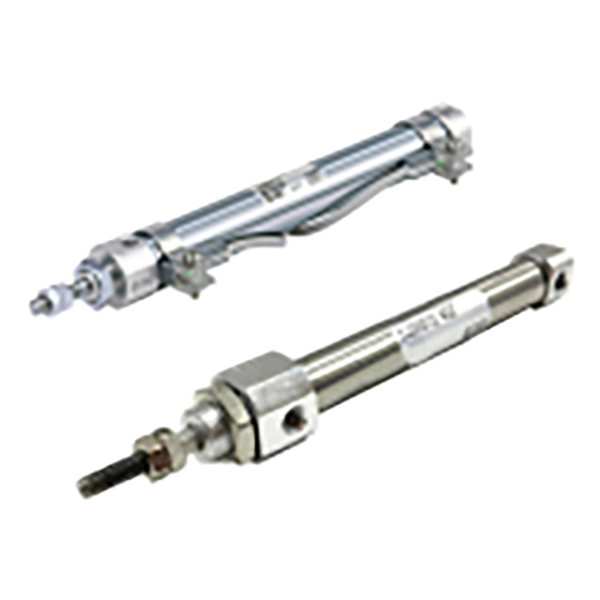

     SOLH CJ2K シリーズは、CJ2 ミニシリンダファミリーから派生した非回転ロッドステンレス鋼ミニシリンダです。主な特徴: 六角形の回転防止ピストン ロッドと内部ガイド構造が統合されており、伸縮時のピストン ロッドの回転を防ぎます。エンドフィクスチャが固定された角度位置を維持する必要がある精密ステーションに最適です。 304ステンレスバレルを採用し、コンパクトかつ軽量です。複動、単動バネ戻し、単動バネ伸長の 3 つの動作モードをサポートします。ボアサイズ：Φ10、Φ16。輸入されたオリジナルの CJ2K と完全に寸法的に互換性があります。 M9BW磁気スイッチと互換性のあるオプションの内蔵磁気リング。小型オートメーション、3C装置、精密ツーリング、治具押し用途に広く採用されています。

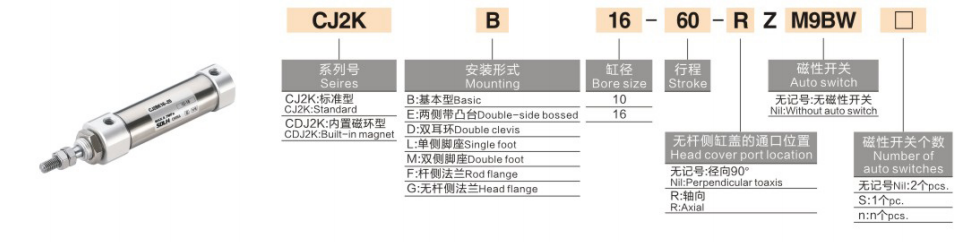

モデルコーディングの完全な説明

   1. 型式例：CJ2KB10-30SZ-M9BW-B

   2. 注文例

    CJ2KB10-30SZ-M9BW

     -- 回り止めミニシリンダ、基本取付形、ボア10、ストローク30、単動スプリングリターン、磁気リング内蔵、M9BWマグネットスイッチ搭載。

コア構造とパフォーマンスの利点

   1. 六角ピストンロッドの機械的回転防止 (コアアドバンテージ)

     -- 六角断面ピストンロッドがフロントガイドブッシュと一致し、円周方向の回転を制限します。

     -- 回転防止精度: Φ10 ≤ ±1.5°。 Φ16≦±1°。

     -- ✅ 往復運動中の通常の円形ピストンロッドの自由ねじれによって引き起こされるたわみの問題を解決します。

   2. 304 ステンレス鋼バレル、コンパクトでスリムなアウトライン

     -- 防錆性と防湿性能。円筒構造のため、コンパクトな機器キャビネット内の設置スペースを節約できます。

   3. 複数の動作モードが利用可能

     -- 複動形：両側からエアを供給し、安定した推力を得ることができ、連続量産に最適です。

     -- S スプリングリターン: 通電すると伸び、電力が失われると自動的に縮みます。

     -- T スプリング拡張: 通電すると収縮し、安全リセット要件を満たすために電力損失後に自動的に拡張します。

   4. 多様な取付オプション

     -- 基本形、フートマウントL、フランジF、2山クレビスD。垂直、水平、反転組立に対応します。

   5. 無給油運転

     -- 内部に長期持続グリースをプレコートしており、オイルフリーの乾燥圧縮空気と互換性があり、安定した長期運転が可能です。

   6. オプションの磁気位置検出

     -- Z バージョンは磁石を内蔵しており、M9BW スイッチと連携して、その場で伸縮信号を PLC に送信し、自動インターロック制御を行います。

   7. 標準ラバークッション

     -- 両端にゴム製クッションパッドを内蔵し、ピストンの衝撃を吸収し、作動音を低減します。

標準技術仕様

   1. 理論出力推力 @0.5MPa (N)

選定比較：CJ2K回り止めVS標準CJ2丸棒

    1. ✅ これらの作業条件では CJ2K を優先します

     -- ロッドエンドに平らな治具、シフトフォークまたは位置決めピンを取り付け、荷重のたわみを禁止します。

     -- 小型のインデックスツール、ワークピースをガイド溝内に押し込みます。

     -- 一定の角度を必要とするカメラと検査治具の直線送り。

     -- フラットクランプがピストンロッドに接続されている場合、ねじれにより材料の詰まりや位置決めの失敗が発生します。

   2. ❌ 標準 CJ2 が許容できるシナリオ

     -- シンプルな排出、ワークピースの丸押し、負荷の角度制限なし、コスト優先。

3ステップの選択ガイド

   1. ねじれ防止要件を確認する

     -- 位置決め溝付きフラット/スクエア治具 → CJ2K 非回転バージョンを選択する必要があります。

   2. 動作モードの選択

     -- 連続往復＆最大推力 → 複動形（S/T記号なし）

     -- エアで伸長、シャットダウン後自動収縮 → Sスプリング復帰

     -- エアで後退、シャットダウン後自動排出 → T スプリングが伸びる

   3. センサーと取り付けの構成

     -- PLC 位置フィードバックが必要: サフィックス Z (内蔵磁石) + M9BW 磁気スイッチを追加

     -- 取り付けの選択: 端面取り付け用のフランジ F。サイドフレーム取り付け用フット L。ヒンジ付きスイング動作用の 2 山クレビス D

典型的なアプリケーションシナリオ

     -- 3C オートメーション: PCB フラット ジグの押し込み、スロット内のコネクタの位置決め

     -- 光学検査装置：検出角度固定のカメラ直動送り

     -- 小型ツーリングおよび治具: 平坦なワークピースの排出、ガイド スロットへの材料供給

     -- 包装機械: フラットカートンの位置決め、小さなラベルの押し込み

     -- 研究室のオートメーションおよび湿気の多い作業場 (ステンレス鋼の防錆バレル)

標準空気圧回路リファレンス

   1. 複動押出回路

     -- AFC エアフィルターレギュレータールブリケータ → 4V210-06 5/2 ソレノイドバルブ → PU4 チューブ → CJ2KB16-60Z-M9BW

   2. 単動スプリングリセット回路

     -- AR圧力調整器 → 3V210 3/2ソレノイドバルブ → CJ2KB10-30SZ

使用上の注意

     -- ピストンロッドに過度のラジアル側荷重がかからないようにしてください。横方向の力によりガイドブッシュの摩耗が促進され、回り止め精度が低下します。

     -- ねじりモーメントを最小限に抑えるために、エンドロードを同軸に取り付けます。

     -- ガイド アセンブリにゴミが詰まるのを防ぐために、上流に AF エア フィルターを取り付けます。

     -- 0.7MPa のフル圧力下での長時間の高速運転は避けてください。ラバークッションをフル活用。

     -- 強酸・アルカリ腐食環境用にカスタマイズ可能なフッ素ゴムシールバージョン。

一文の要約

     SOLH CJ2K ステンレス鋼の非回転六角ロッド ミニ シリンダは、正確なねじれ防止直線運動を提供します。複数の取り付けスタイルを備えた複動/単動のバリエーションが用意されており、M9BW 磁気スイッチと互換性があり、3C テスト、光学検査、および角度偏差が禁止されている精密ジグ位置決めステーションに最適なアクチュエータです。
