CDJ2シリーズ ステンレス製ミニシリンダ（複動・単動）

ブランド: SOLH by Richge Technology

製品概要

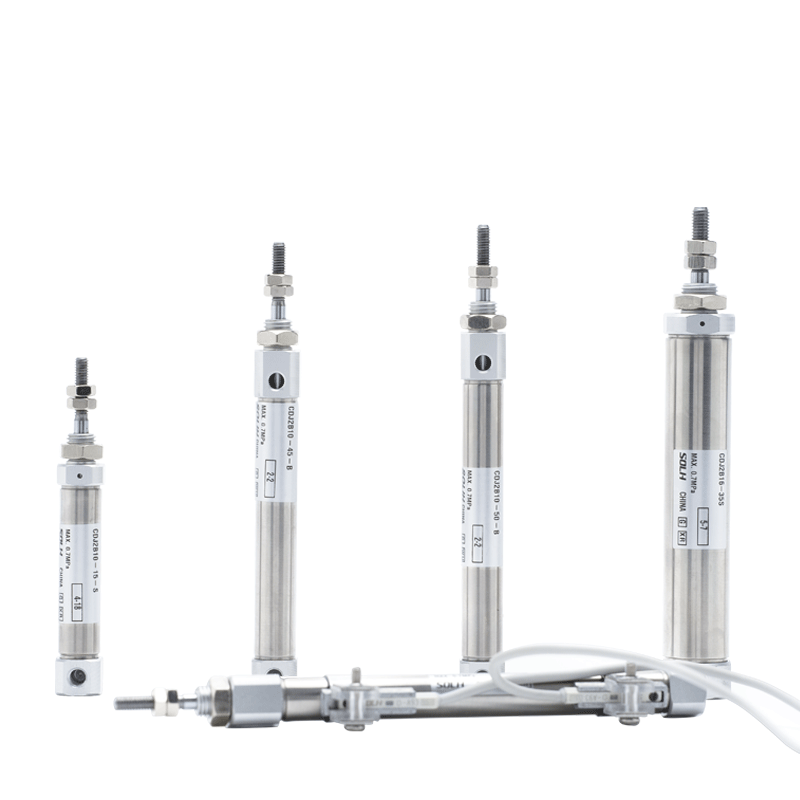

     SOLH CDJ2シリーズは、SMC CJ2シリーズと完全互換性のあるマグネットリング付ペンタイプステンレスミニシリンダです。ボアサイズ：φ6 / 10 / 16mm。超小型の外形、軽量構造、耐腐食性、安定した高速高周波動作などの優れた特長を備えています。エレクトロニクス、医療、食品加工、精密オートメーションの密閉宇宙ステーションで広く使用されています。主流の小型リニアアクチュエータ。

コア構造と設計機能

   1. 標準仕様: SMC ミニシリンダー寸法標準 (非 ISO 規格)、業界の汎用取り付け寸法に一致します。

   2.材質：304ステンレス鋼のバレルとピストンロッド、防錆性と耐食性があり、湿気の多い、弱酸、弱アルカリおよびクリーンな生産環境に適しています。

   3. 構造: ストレートラウンドバレル、圧着エンドキャップ、タイロッドフリーデザイン、超小型。 CDJ2-16×100のみ約100g 120g。

   4. 操作のバリエーション

      -- CDJ2B 複動形：両端エア供給、ユニバーサル標準モデル

      -- CDJ2E 単動式: スプリングリターン。 CDJ2ET: スプリングエクステンド

     -- CDJ2KB 非回転: ねじれ防止と正確な位置決めのための六角ピストンロッド

   5.クッション：標準ゴムクッション。エアクッション (接尾辞 Z) は高速用途向けのオプションで、衝撃と騒音を軽減します。

   6. シール：油溜まり溝付き低摩擦シール。低始動圧力 (0.06MPa)、オイルフリー動作、寿命 ≥500 万サイクル。

   7. 位置検出: 内蔵磁気リング、ピストン位置監視用の M9B / A93 / Z73 シリーズ磁気スイッチと互換性があります。

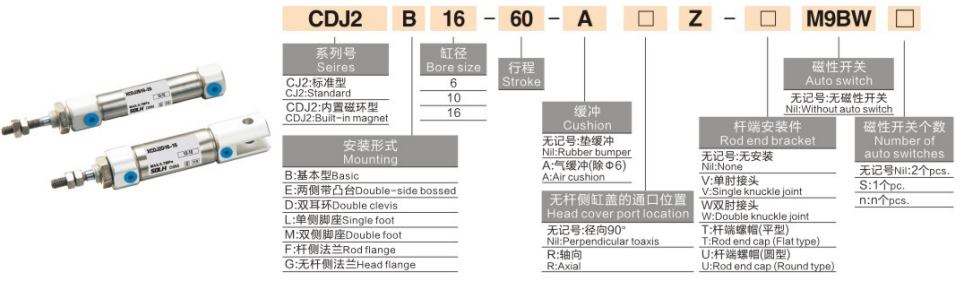

完全なモデルコーディングルール

   1. 型式例：CDJ2B16-50Z-B

   2. 標準注文参考例

     -- CDJ2B10-30-B：ボア10、ストローク30、複動、ラバークッション、マグネット付

     -- CDJ2E6-15-B：ボア6、ストローク15、単動スプリングリターン

     -- CDJ2KB16-50-B：ボア16、ストローク50、回り止め六角ピストンロッド

ユニバーサルコア技術仕様

理論推力・引抜力@0.5MPa（片ロッド、単位：N）

   1. 複動形 CDJ2B

   2. 単動CDJ2E（スプリングリターン@0.5MPa）

取付形状と派生機種

   1. 取り付けアクセサリ

     -- B 基本タイプ: エンドキャップねじによる直接取り付け (最も広く使用されています)

     -- Fフランジ：ロッド側・ヘッド側フランジ取付

     -- Lフート金具：片足固定

     -- D 2山クレビス：後2山クレビス（φ10/16）

     -- E ボスマウント: エンドキャップ上の多方向取り付けボス

   2. 主な派生シリーズ

     -- CDJ2B：標準複動形

     -- CDJ2E：単動、スプリング後退（エアカット後自動後退）

     -- CDJ2ET：単動、スプリング伸び（エアカット後自動伸び）

     -- CDJ2KB：回り止め六角ピストンロッド

     -- CDJ2RB: 取付ボスなしのダイレクトマウントスリムバージョン

3 ステップの迅速な選択ガイド

   1. ボアの選択: 必要な推力/負荷を計算し、≥50% の安全マージンを確保します。より高いサイクル速度を得るには、より小さなボアを選択してください。

   2. ストロークの確認: 有効移動量にさらに 10 ～ 20mm のマージンを追加します。最大ストローク：複動200mm、単動100mm。

   3. 構成のマッチング

     -- 動作形式：複動→B;単動スプリング後退 → E;ねじれ防止の位置決め → KB

     -- クッション：高速運転セレクトZエアクッション

     -- 位置フィードバック: マグネット搭載モデルを選択し、M9B/A93 磁気スイッチに適合します。

一文の要約

     SOLH CDJ2 ステンレス鋼ペンタイプ ミニ シリンダは、SMC CJ2 と互換性があり、複動、単動、および非回転六角ロッドのバリエーションが用意されています。ゴム/エア クッションはオプションで、耐食性オイルフリー設計で、エレクトロニクス、医療、食品の自動化機器に最適なコンパクトな高周波小型リニア アクチュエータです。
