2Wシリーズ 2・2方流体電磁弁（直動式＋パイロット式）

ブランド: SOLH by Richge Technology

製品概要

     SOLH 2W シリーズは汎用工業用 2/2 方常閉流体遮断電磁弁で、直動式 2W (030/050 小型シリーズ) とパイロット操作式 2W (150 ～ 500 大口径シリーズ) の 2 つの構造ラインに分かれています。 上水、圧縮空気、潤滑油、冷却切削液、弱腐食性液体配管の自動ON/OFF制御を行います。

       * 多層防食シールを備えた真鍮製バルブ本体。ゼロ圧力始動ダイレクトタイプと大流量パイロットタイプのデュアルオプションでフルレンジ選択可能

       * 標準化された寸法とねじ仕様、PT/G/NPT 多ねじと互換性があり、グローバル輸出に対応

       ※耐低温コイルにより安定した長期連続通電をサポート

     水処理装置、工作機械冷却回路、スプレー洗浄ライン、エアコンプレッサーパイプライン、および業界全体の流体自動化システムに幅広く適合します。

2 つの製品ラインの完全な分類: 直動式 NC VS パイロット式 NC

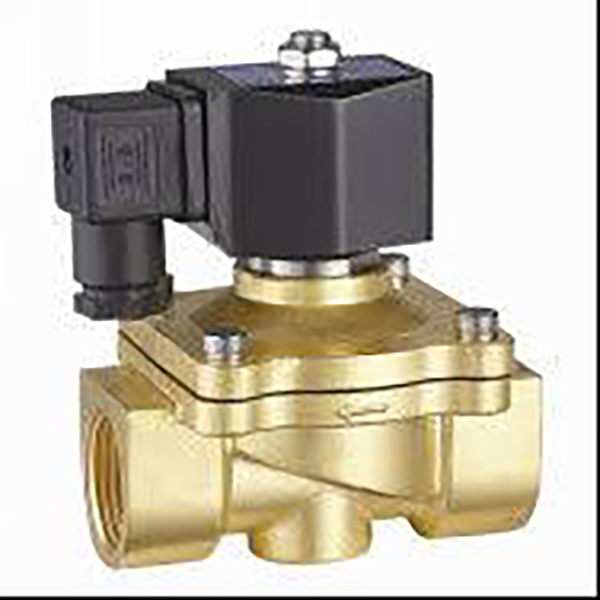

  1. 2W直動ノーマルクローズ（型式例：2W-L030-08）

     --動作原理お願いします:電磁コイルが内部のアーマチュアステムを直接駆動して主弁座を開閉し、0MPaのゼロ中圧下で全開が可能です。

        * 電源オフ: スプリングがシーリングガスケットを圧縮し、パイプラインの流体を完全に遮断します。

        ※電源ON：電磁力によりスプールを上昇させ、流体の双方向循環を実現

           補助パイロット室が無く、超シンプルな構造でミリ秒の高速応答を実現。

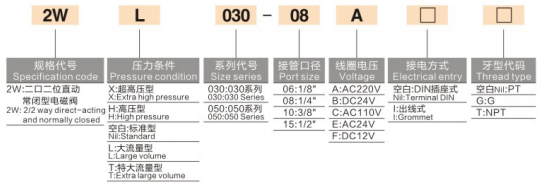

    -- 完全なモデルコーディングルール

     2W - 圧力/流量記号 - サイズシリーズ - ポートネジ - コイル電圧 - 結線タイプ - ネジ規格

        ※2W：直動式2・2方常閉電磁弁

        * 圧力と流量の接尾辞: ブランク = 標準 / L = 大流量 / T = 特大流量 / H = 高圧 / X = 超高圧

        * サイズシリーズ：030（ミニチュア）、050（ミディアムスモール）

        * ポートコード: 06=G1/8、08=G1/4、10=G3/8、15=G1/2

        * 電圧コード: A=AC220V、B=DC24V、C=AC110V、E=AC24V、F=DC12V

        * 配線モード: 空白 = DIN ソケット (制御盤の標準)、I = 防水リード線 (屋外の湿気の多い機器)

        * ねじ規格：無記入=PT英国テーパーねじ、G=G平行ねじ、T=NPT米国ねじ

   --  主な利点

       * ゼロ差圧起動、最小動作圧力制限なし、真空下での安定した開口部、微圧および微流水回路

        * 超コンパクトなボディ、狭い機器キャビネットのレイアウトでも任意の取り付け角度が可能

        * ミリ秒の高速オン/オフ応答、高周波数の断続的な起動/停止サイクルに適しています

        * 消耗品コストが低い小型のバルブ本体、シングルポイント分岐制御の経済的な第一選択肢

     --  アプリケーションシナリオ

      小型 CNC 工作機械用のシングルポイント冷却オイル注入、小型スプレー洗浄機、3C オートメーション機器用のマイクロ空気/水制御、エアコンプレッサーの小型分岐スイッチ、ラボ用マイクロ流体のオン/オフ制御。

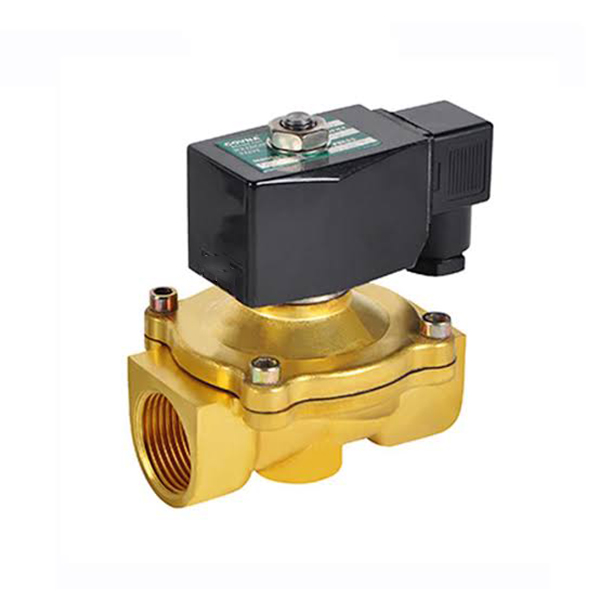

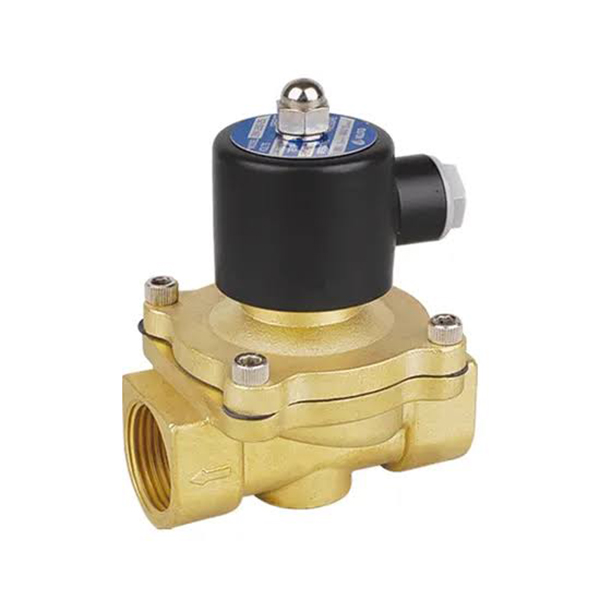

  2. 2Wパイロット式ノーマルクローズ（型式例：2W250-25）

     -- 動作原理:パイロットブリードオリフィスを内蔵しており、パイプラインの中圧を利用して大口径メインスプールを持ち上げます。コイルは極小の下穴のみを制御するため、低消費電力・低発熱です。最小起動差圧0.05MPa、中圧がないとバルブは全開できません。

        * 電源オフ: パイロット穴が密閉され、内部キャビティの圧力がシールを圧縮してパイプラインを遮断します。

        * 電源オン: パイロット チャンバーの圧力ブリード、中圧ジャッキがメイン バルブを開き、大容量の流体の流れを実現、最大オリフィスは Φ50 (G2 インチ)

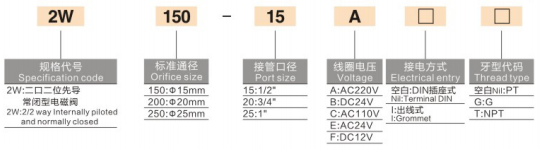

    --完全なモデルコーディングルール

        2W - オリフィス径 - ポートねじ - コイル電圧 - 結線方式 - ねじ規格

        * 2W: パイロット式 2/2 方常閉電磁弁

        * 標準オリフィスサイズ: 150(Φ15)、200(Φ20)、250(Φ25)、320(Φ35)、400(Φ40)、500(Φ50)

        * ポートコード: 15=G1/2、20=G3/4、25=G1、32=G11/4、40=G11/2、50=G2

        * 電圧、配線、ねじコードは直動シリーズと完全に互換性があり、互換性のあるコイル スペアパーツとなります

  3. 主な利点

     -- 高媒体流量用の特大ストレートボア、超低パイプライン圧力損失、全ライン集中給水/空気供給本管に最適

     -- 低電力コイルによる大口径バルブボディの駆動、24時間連続運転時の温度上昇が少なく、耐火傷性能

     -- 広い流路で詰まりにくく、微小な浮遊不純物を含む工業用冷却水の循環に対応します。

     -- 単一のパイロット バルブで複数の小型ダイレクト バルブを置き換え、メイン パイプラインのレイアウトを簡素化し、調達コストを削減できます。

  4.アプリケーションシナリオ

     大型組立ラインのスプレー洗浄装置の主水回路制御、エアコンプレッサーのフルマシンドレンおよび主空気パイプラインの遮断、循環冷却システムの大流量ヘッダーパイプ、水処理装置、食品包装および化学装置の一般流体マスタースイッチ。

ユニバーサル共有コア機能 (直接 + パイロット操作)

  1.均一 NC 常閉機能 (工場出荷時のデフォルト)

     停電時の自動シャットオフにより、機器のシャットダウン中のオーバーフロー、水/空気の漏れを効果的に防止し、システムの安全性を高めます。

  2. デュアルオプションのシール材質

     -- 標準 NBR ニトリルゴム: 清水、圧縮空気、潤滑油の一般的な作業条件に汎用

     -- オプションの EPDM エチレンプロピレン: 耐熱性、耐弱酸性および耐アルカリ性、熱水、食品グレードの清浄な液体および酸洗い装置専用

  3. マルチスペックユニバーサル互換コイル

     ACおよびDC電圧を完全にカバーし、長期連続通電をサポートする低電力絶縁コイル。屋内キャビネットと屋外機器の配線に適応するデュアル配線方式（DINソケット/防水リード線）。

  4.複数の国際輸出スレッド規格

     3 つのねじオプション: PT ブリティッシュ テーパー、G パラレル BSPP、NPT アメリカねじ、国内オートメーション機器と海外生産ラインの輸出需要に適合します。

  5. 無重力ユニバーサルマウント

     バルブ本体は開閉性能に影響を与えることなく、縦置き、横置き、反転設置が可能で、コンパクトなキャビネットレイアウトに最適です。

  6. 全圧グレードのカスタマイズ

     ダイレクトシリーズは標準/高圧/超高圧/大流量のカスタマイズバージョンをサポートします。パイロットシリーズは従来の工業用流体圧力範囲0.05～1.0MPaにネイティブに適応します。

統一一般技術仕様表

ダイレクト VS パイロット操作フルセレクション比較表

セグメント化された典型的なアプリケーション シナリオ

  1. 2W直動NCの適用分野

     -- 小型 CNC 工作機械向けのシングルポイント冷却オイル注入とマイクロスプレー、シンプルなステーションマイクロ流体制御

     -- 3C 自動化機器の真空補助給水および小型空気圧分岐のオン/オフ

     -- 小型超音波洗浄装置、実験室用マイクロ流体制御ループ

     -- 機器メンテナンスブランチ、小型設備用の一点式水道/ガススイッチ

  2. 2Wパイロット式NCの適用分野

     -- エアコンプレッサーのフルマシンドレン、ワークショップのメインエアパイプラインカットオフバルブ

     -- 大型組立ラインのスプレー洗浄装置用のマスター水回路制御

     -- 水処理循環システム、工業用冷却大流量ヘッダーパイプ

     -- 食品包装および化学機器一式向けの大口径流体マスタースイッチ

コアセレクションの審査ルール

     -- 配管水・空気圧0.05MPa以下、断続微媒体、真空回路 → 2W直動形選定必須

     -- 配管サイズ ≥G1/2、全線主管大流量伝送、長期安定圧力配管 → 2W パイロット操作式を選択

     -- 熱水、精製水、弱酸性流体の使用条件: 注文時に EPDM 食品グレードのシールを指定してください

     -- 機械制御キャビネット内の集中配線: DIN ソケット配線タイプを優先します。屋外用スプレー＆湿気の多い機器に選ばれるI防水ワイヤーリードタイプ

     -- 高圧水回路および大流量ステーションでは、接尾辞 H/L/T が付いたカスタマイズされたバルブ本体を選択できます

完全に適合した空気圧および流体回路ソリューション

  1. 小型冷却分岐回路

     AFCエアサービスユニット→3Vシリーズ3/2ソレノイドバルブ→PU樹脂チューブ→2W直動バルブ（冷却水回路ON/OFF制御）

  2. 完全な機械主水ヘッダー回路

     水槽・エアコンプレッサー本管→2Wパイロット大口径バルブ→各駅スプレー管へ分岐配送

  3. 防爆流体ワークショップ回路

     防爆空気源処理ユニット → 防爆自動制御パイプラインに適合するカスタム防爆コイル付き2Wパイロットバルブ

一文の要約

     SOLH 2W シリーズ真鍮 2/2 方常閉流体ソレノイド バルブは、ゼロ圧力始動の小型直動型と低電力高流量の大型パイロット操作型を提供し、オプションの NBR/EPDM 食品グレードのシール、マルチスレッドおよびマルチ電圧の互換性を備えており、工作機械、スプレー洗浄ライン、水処理および食品包装流体自動化機器における水、空気、油の自動遮断制御に広く使用されています。
