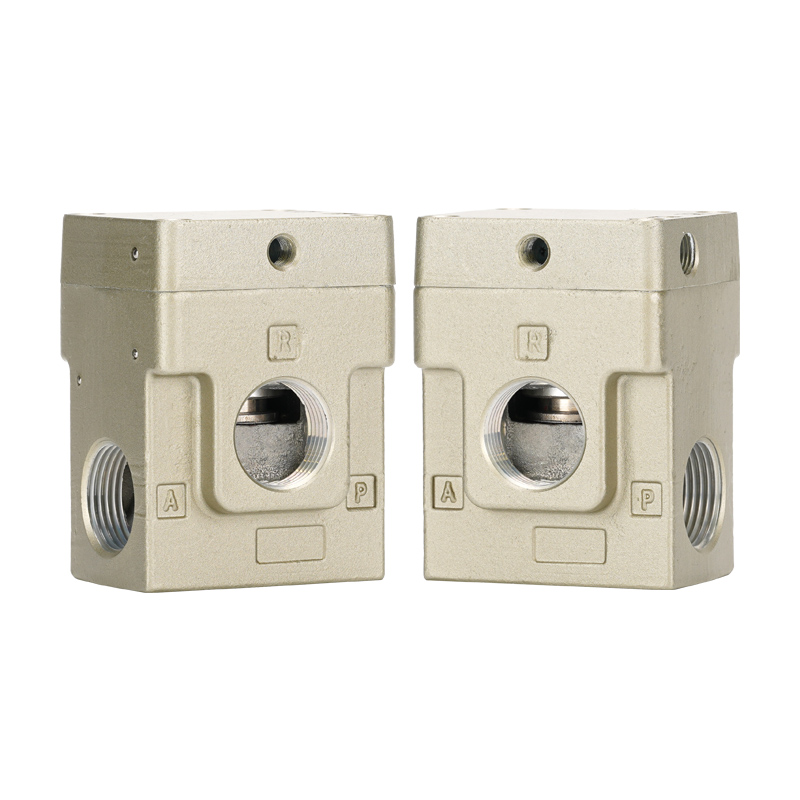

VEX1 シリーズ大流量 3 方向リリーフ圧力レギュレータ

ブランド：Richge Technology の SOLH

製品のポジショニング

     VEX1シリーズは、Richge Technology社のSOLHのもとに開発された大流量、高精度の3ウェイリリーフタイプ圧力調整器です。安定した定圧維持、急速排気、重負荷空気圧回路の二段・多段圧力調整に特化しています。高圧エアタンク、大容量エアブロー、大口径ハイパワーシリンダ駆動装置の主流の圧力制御ソリューションです。

製品の主要な機能

1. 超大流量（コアの競争優位性）

     従来のダイヤフラム設計の代わりにバランスのとれたポペットスプール構造を採用し、大きな開口ストロークと超低流量抵抗を特徴とします。

     -- 通常の AR シリーズレギュレータに比べ 3 ～ 5 倍の流量を供給し、瞬間的な大量の空気供給需要に対応します。

     -- オーバーサイズのオーバーフロー排気ポートを装備し、迅速な圧力解放、安定した背圧、圧力変動の効果的な抑制を実現します。

2. 高精度の圧力安定化

     -- ヒステリシス ≤ 0.03 MPa

     -- 再現性 ≤ 0.01 MPa

     -- 感度 ≤ 0.01 MPa 圧力変動が最小限で、精密な定圧力および定流量の作業条件に最適です。

3. 2 つのオプションの制御モード

     -- エアパイロットタイプ (VEX1□00): 外部空気圧信号 P1 によって駆動され、遠隔制御、防爆作業場、多点圧力開閉システムに適用されます。

     -- 外部ソレノイドパイロットタイプ (VEX1□00+G): パイロットソレノイドコイルを内蔵し、DC24V / AC220V オプションで自動電気圧力切り替えを実現します。

4. 広い圧力調整範囲と高い耐圧性

     -- 最大入口使用圧力: 1.0 MPa

     -- 設定圧力調整範囲：エアパイロット版：0.05～0.9MPa ソレノイドパイロット版：0.05～0.7MPa5．ユーザーフレンドリーな操作性と幅広い温度適応性・角度制限のない自由な取り付け方向

     -- 完全無潤滑設計、オイルフリーのドライエア回路と互換性あり

     -- 動作温度範囲: 0 ～ 50℃。エアパイロットモデル 0～60℃まで拡張、結露防止性能を向上

完全な技術仕様表

シリーズ モデル分類

     -- VEX110□：小口径（01・02）

     -- VEX120□：中・小接続口径（02・03）

     -- VEX130□: 中ポートサイズ (03 / 04 / 06 / 10)

     -- VEX170□：大口径（10・12）

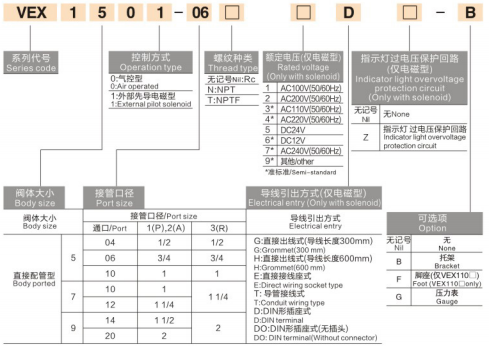

     -- VEX190□: 特大接続口径 (14 / 20) モデルコード例VEX1300-03G36-4-01

     -- 130 = 中型ポート シリーズ

     -- 0 = エアパイロットタイプ (1 = ソレノイドパイロットタイプ)

     -- 03 = 3/8 インチポートネジ

     -- G36 = DC24V 統合パイロットソレノイド (オプションの付属品)

典型的なアプリケーションシナリオ

     -- 大型空気貯蔵タンクの急速な圧力安定化と迅速なリリーフ

     -- 大容量エアブロー装置: 工業用除塵、部品乾燥、エアパージ ステーション

     -- 高出力シリンダーとエアモーター: パイプラインの圧力降下を排除する安定した大流量駆動

     -- 2 段階/多段階圧力制御: 単一のレギュレータで空気圧または電気信号による複数の圧力切り替えが可能

     -- バランス回路と張力制御: フィルム/ワイヤー製造用の一定張力、空気圧バランサー装置

一文の要約

     SOLH VEX1 バランス型ポペット 3 方向排気レギュレータは、超大流量、0.01MPa レベルの高精度、内蔵リリーフ排気機能、およびデュアルエア/ソレノイドパイロット制御モードを組み合わせており、一定の圧力安定化、迅速なリリーフ、および多段圧力切り替えを必要とするヘビーデューティ空気圧システムに最適な圧力制御の選択肢として機能します。
