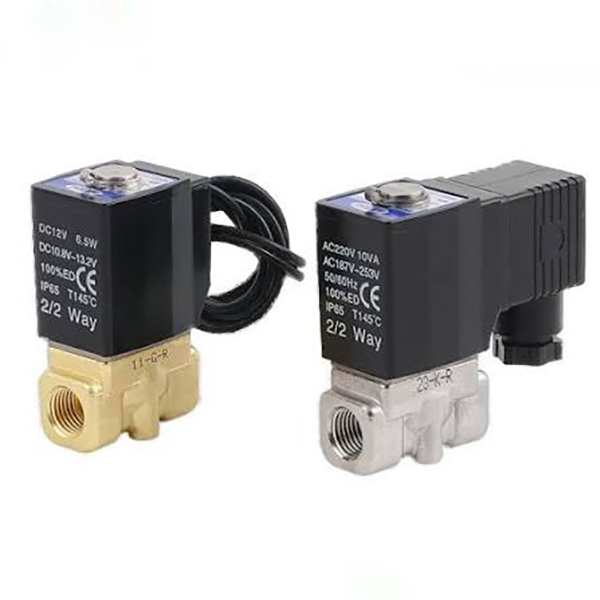

2Sシリーズ 2・2方流体電磁弁（直動式＋パイロット式）

ブランド：Richge Technology の SOLH

製品概要

  1. SOLH 2S シリーズは、2/2 方向常閉流体遮断ソレノイド バルブで、2 つの完全な製品ラインに分かれています。

     -- 直動2S（030・050小オリフィスシリーズ）

     -- パイロット式2S（150～500大オリフィスシリーズ）

  2. 清水、圧縮空気、潤滑油、冷却切削液、弱腐食性液体パイプラインの自動オン/オフ制御用に設計されています。漏れ防止シールを備えたコンパクトな一体型構造。コイルは長期連続通電をサポートします。

     -- 直動式：0MPa差圧ゼロで全開、低圧のマイクロ流体分岐に最適

     -- パイロット式：大口径・大流量の主供給配管に対応

  3. 工作機械の冷却回路、洗浄スプレーライン、エアコンプレッサーのドレンシステム、水処理装置、食品包装流体の自動化に幅広く適合します。

2 つの製品ラインの完全な分類: 直動式 NC VS パイロット式 NC

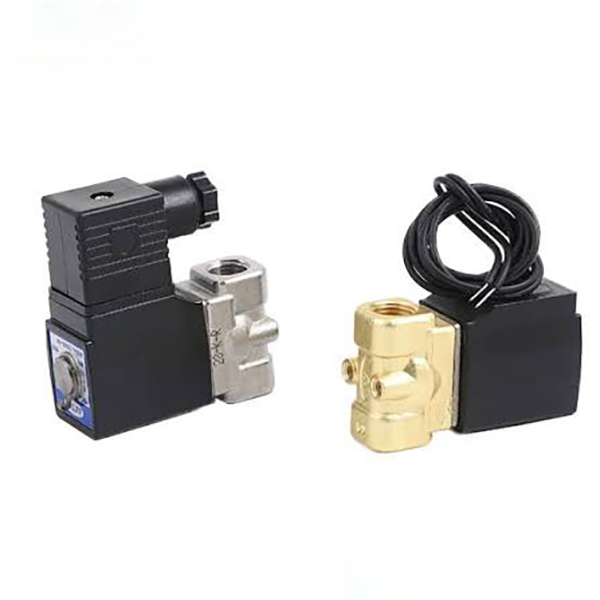

 1. 2S直動ノーマルクローズ（型式例：2S-L030-08）

     -- 動作原理：補助パイロット空気室はありません。電磁コイルがアーマチュアステムを直接引っ張って弁座を開閉します。 0MPaの水圧・空圧ゼロでも全開します。

        * 電源オフ: スプリングがシールを押してパイプラインの流体を完全に遮断します。

        * 電源オン: コイルがアーマチュアを上方に引っ張り、流体通路のバルブポートを開きます。

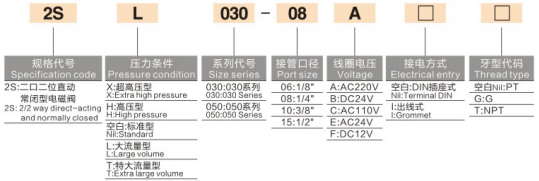

    -- 完全なモデルコーディングルール：2S - 圧力サフィックス - サイズシリーズ - ポートネジ - コイル電圧 - 結線タイプ - ネジ規格

        ※2S：直動式2/2方NC電磁弁

        * 圧力グレードの末尾: ブランク=標準 / L= 大流量 / T= 超大流量 / H= 高圧 / X= 超高圧

        ※サイズシリーズ：030(ミニ)、050(ミディアムスモール)

        ※ポートコード：06=G1/8、08=G1/4、10=G3/8、15=G1/2

        ※電圧記号：A=AC220V、B=DC24V、C=AC110V、E=AC24V、F=DC12V

        ※配線：無記入＝DINプラグソケット、I＝ケーブルリード線タイプ

        ※ねじ：無記入=PTテーパーねじ、G=G平行BSPP、T=NPTアメリカンねじ

     -- 主な利点：

        ※差圧ゼロ起動、下限作動圧力制限なし、微小低圧流体回路でも安定作動

        * 超コンパクトなボディ、重力制限のない任意の取り付け角度

        * ミリ秒の高速応答により、迅速なオン/オフ スイッチング サイクルを実現

     -- 応用シナリオ：

       小型CNC工作機械冷却オイルスプレー、ミニ洗濯機マイクロスプレー、3C装置マイクロエア/水遮断、真空補助給水、小規模分岐パイプライン（G1/8〜G1/2）。

  2. 2S パイロット操作常閉シリーズ

     -- 動作原理：内蔵の小型パイロット制御オリフィス。メインダイヤフラム/スプールを持ち上げるために中程度のパイプライン圧力に依存します。全開には最低0.05MPaの差圧が必要です。コイルは小さなパイロットブリード穴のみを制御し、低消費電力を実現します。

        * 電源オフ: パイロットホールが密閉され、上流の圧力がメインシールを圧縮してパイプラインを遮断します。

        * 電源オン: パイロット チャンバーの圧力がブリードされ、中圧でメイン スプールが上昇し、大容量の流体が流れます。最大オリフィスサイズ Φ50（G2インチ）まで

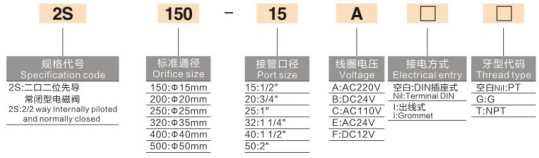

     -- 完全なモデルコーディングルール：2S - オリフィス径 - 接続ねじ - コイル電圧 - 結線方式 - ねじ規格

        ※2S：パイロット式2/2方NC電磁弁

        ※オリフィス枠サイズ：150(Φ15)、200(Φ20)、250(Φ25)、320(Φ35)、400(Φ40)、500(Φ50)

        ※ポートコード：15=G1/2、20=G3/4、25=G1、32=G1-1/4、40=G1-1/2、50=G2

        * 電圧 / 配線 / ネジコードは直動型と完全に一致

    -- 主な利点：

        * 大きなストレートスルーボア、超高流量、全ライン集中給水/空気供給本管のパイプライン圧力降下を最小限に抑えます。

        * 小型の低ワット数コイルが大口径バルブ本体を駆動し、発熱が低く、24 時間ノンストップの連続運転に適しています。

        ・流路が広く目詰まりしにくく、微量浮遊不純物を含む工業用循環冷却水にも対応

     --応用シナリオ：

        エアコンプレッサーの主吸入/排水パイプライン、大規模組立ラインの主水回路スプレー洗浄、バルク水処理ヘッダーパイプ、主油ラインを冷却するプレス装置、頑丈な工業用水供給システム。

ユニバーサル共通製品の機能 (直接 + パイロット操作)

  1. 標準の常閉 (NC) 機能 工場出荷時のデフォルト

     停電時の自動シャットオフにより、機器のシャットダウン中の流体のオーバーフローや漏れを防ぎ、システムの安全性を高めます。

  2. 複数のオプションシール材質

     -- 標準NBRニトリルゴム：水、空気、潤滑油に汎用

     -- オプションの EPDM エチレンプロピレン: 耐酸性/耐アルカリ性、熱水および食品グレードの清浄な液体専用

  3.耐久性のある高温低電力コイル

     耐熱絶縁コイルにより長時間の連続通電、燃えにくく安定した絶縁を実現。柔軟なキャビネットレイアウトのためのデュアル配線オプション (DIN ソケット/ワイヤーリード)。

  4. 輸出用の複数の国際スレッド規格

     PTブリティッシュテーパー、GBSPパラレル、NPTアメリカンネジオプションで国内オートメーション、海外生産ラインにも対応可能です。

  5. 全圧段階のカスタマイズ

     直動シリーズは標準/大流量/高圧/超高圧のカスタマイズをサポートします。パイロットシリーズは標準工業用流体圧力0.05～1.0MPaに対応したネイティブ定格です。

  6. 無重力ユニバーサルマウント

     垂直、水平、または反転して設置でき、窮屈な電気キャビネットの内部レイアウトにフィットします。

統一一般技術仕様表

ダイレクト VS パイロット操作フルセレクション比較表

セグメント化された典型的なアプリケーション シナリオ

  1. 直動NCの適用範囲

     -- 小型 CNC 工作機械向けの一点冷却オイル注入およびマイクロスプレー

     -- 3C自動化装置の真空補助給水およびミニエア回路のオン/オフ

     -- 小型超音波洗浄機、ラボ用マイクロ流体制御ループ

     -- 機器メンテナンスブランチ、小型設備用の一点式水道/ガススイッチ

  2.パイロット式NC適用範囲

     -- エアコンプレッサーの完全な機械のドレンとメインの空気パイプラインの遮断

     -- 大型組立ラインのスプレー洗浄装置の主水回路制御

     -- バルク水処理装置および大流量循環冷却ヘッダーパイプ

     -- 食品包装、化学機器の大口径流体元遮断弁

コアセレクションの審査ルール

     -- パイプライン静圧＜0.05MPa、微小流体断続供給 → 直動2Sの選定が必要

     -- 配管サイズ ≥G1/2、大流量メインヘッダー、長期安定した水圧/空気圧 → パイロット式 2S を選択

     -- 熱水、食品グレード、弱酸/アルカリ媒体: 注文時に EPDM シールを指定してください

     -- 機械制御盤内集中配線：DINソケット配線タイプを優先

     -- 屋外の湿気の多い機器: 防水ケーブルグランドを備えたワイヤリードタイプを選択してください

完全に適合した空気圧および流体回路ソリューション

  1. 小型冷却分岐回路

     -- AFCエアサービスユニット→3Vシリーズ3/2ソレノイドバルブ→PUチューブ→2S直動バルブ（冷却水ループ制御）

  2. 完全な機械主水ヘッダー回路

     -- 水槽・エアコンプレッサー主管 → 2Sパイロット大口径バルブ → 多連スプレー分岐ライン

  3. 防爆流体ワークショップ回路

     -- 防爆空気源処理ユニット → 50-VPE 防爆三方弁 + カスタム防爆コイル 2S パイロット弁

一文の要約

     SOLH 2S シリーズ 2/2 方常閉流体ソレノイド バルブは、ゼロ圧力始動直動小オリフィス モデルと低電力大流量パイロット操作大ボア バリアントに分かれており、オプションの NBR/EPDM シール、マルチスレッド マルチ電圧互換性を備えており、工作機械、洗浄ライン、水処理および食品包装自動化装置の水、空気、油の自動遮断制御に広く使用されています。
