ZL‑シリーズ真空エジェクタ

SOLIH ZL1 シリーズマルチステージ省エネ真空エジェクタ、SMC ZL1 と完全に互換性があります。 0.4～0.6MPa供給時最大吸込流量100L/min(ANR)。バルブレスまたは供給/放出バルブの組み合わせ (K1/K2/B1/B2)、オプションの真空圧力スイッチ (NPN/PNP、アナログ出力)、インジケーターサージ保護回路を備えたバルブ一体型バージョン。ロボット EOAT、3C ピックアンドプレース、リチウム電池、多孔質材料ハンドリングの自動化に最適です。

お問い合わせを送信

製品説明

ZL-シリーズマルチステージ省エネ真空エジェクタ |モジュラーバルブ付き/バルブレスの完全な選択

ブランド: SOLH by Richge Technology | SMC ZL1 オリジナルシリーズと完全なメカニカルおよびインターフェース互換性

1. 製品概要

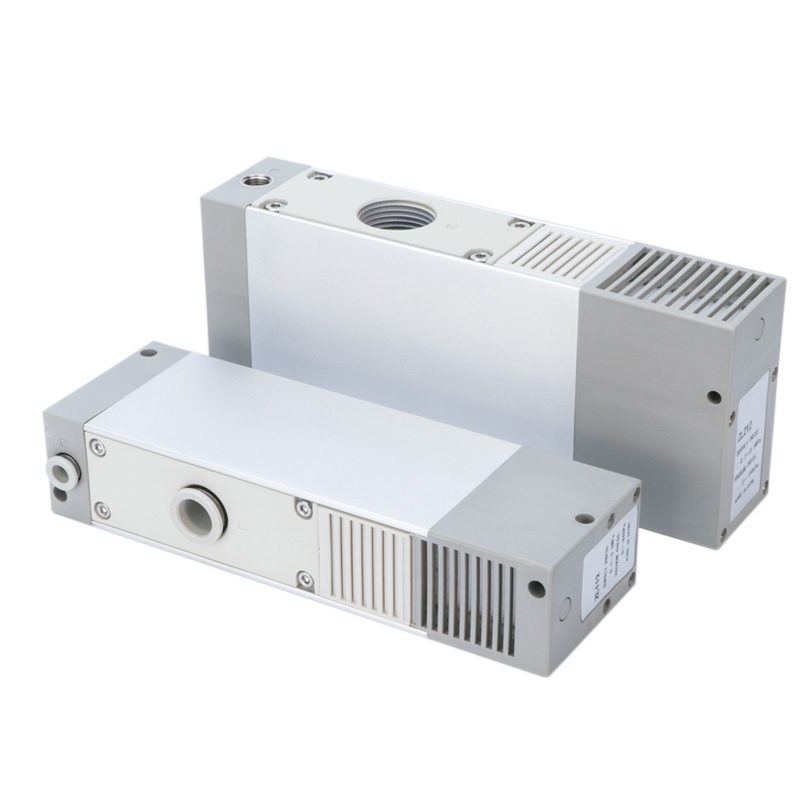

SOLIH ZL1シリーズは、多段ディフューザベンチュリ省エネ真空エジェクタ構造を採用しており、SMC ZL1オリジナルの寸法およびポートレイアウトと完全に互換性があります。同一の空気消費条件下で、より高い吸入流量とより低いエネルギー損失を実現します。高速ピックアンドプレイスロボットマニピュレータや、多孔質で通気性のあるワークピースの強力な吸着用途に広く導入されています。

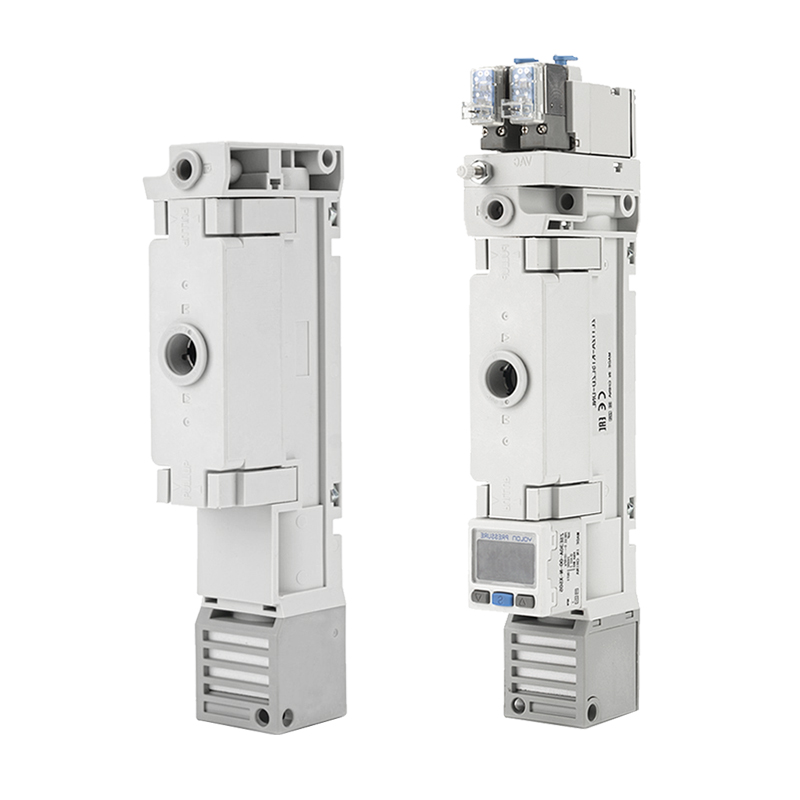

選択可能な 2 つのコア構成:

• バルブレスタイプ（バルブなし）: 純粋なエジェクタ本体のみ、外部電磁弁によって制御されます。低コストで柔軟性が高く、カスタムシステム統合が可能です。

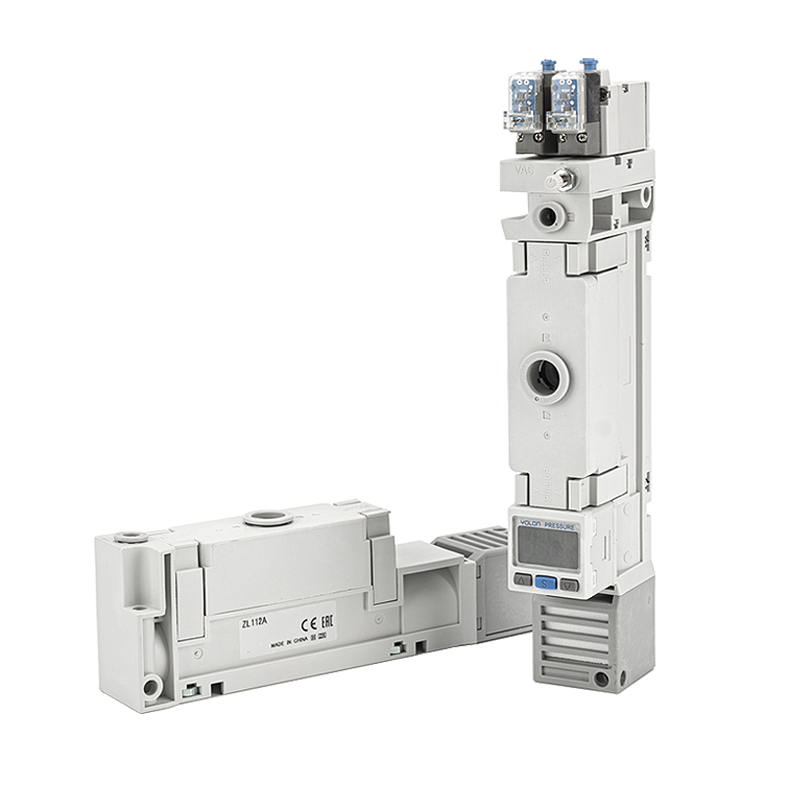

• バルブ付タイプ：供給弁、破壊弁、真空圧検出モジュールを一体化。追加の外部バルブコンポーネントは不要で、配管が簡素化され、応答が速くなります。ロボットエンドオブアームツーリング (EOAT) に推奨される主流ソリューション。

モデル12A仕様：最大吸込流量100L/min（ANR）、使用供給空気圧力0.4～0.6MPaの清浄な圧縮空気。供給ポートと真空ポートはワンタッチ継手を装備：Φ6メートル法またはΦ1/2インチ帝国法はオプションです。

2. 一般的なモデルコーディングの概要

2.1 バルブレスの基本コーディング

ZL1-12A

• ZL1：多段真空エジェクタシリーズコード

• 12A：サイズコード、最大吸込流量100L/min（ANR）

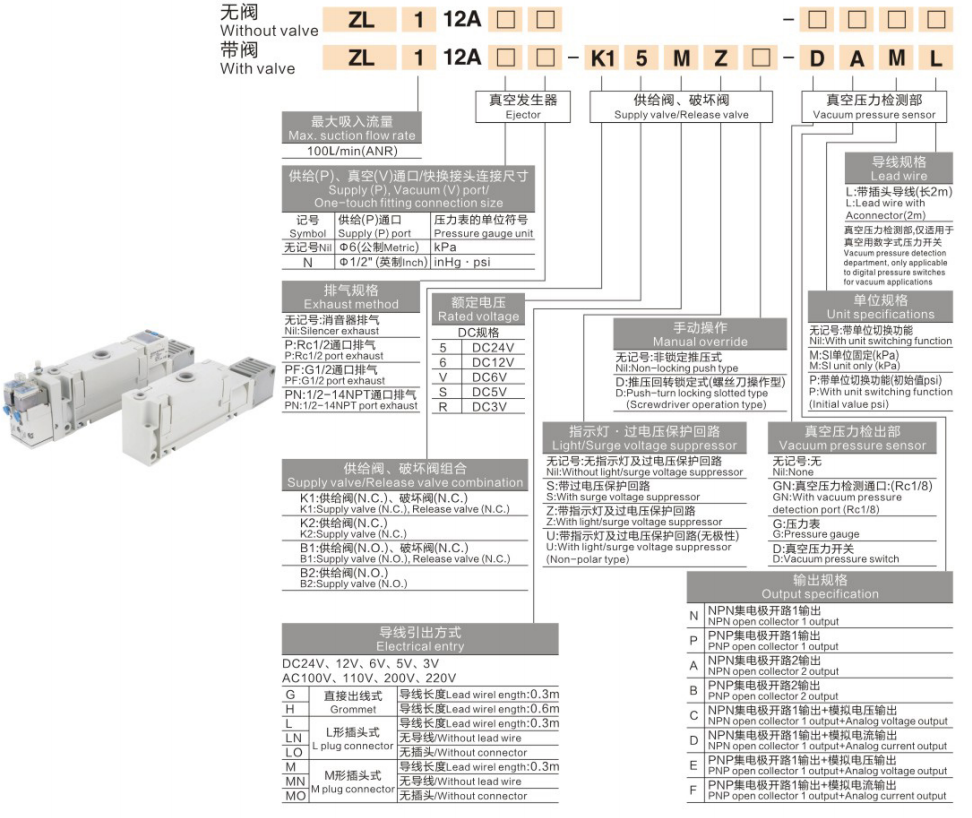

2.2 バルブ付きバージョンの完全なコーディング (図面例)

完全な例:ZL1-12A‑K15MZ‑DAML

コードセグメント	対応するモジュールと定義
ZL1-12A	シリーズ＋サイズ記号（100L/min）真空エジェクタ本体
K1	供給弁 N.C.＋破壊弁 N.C.組み合わせ、供給弁・破壊弁Ass'y
5	定格コイル電圧 DC24V
M	M字プラグ型配線差込口、ケーブル長0.3m
Z	表示灯・過電圧保護回路付
D	真空圧力スイッチ検出ユニット内蔵
A	NPNオープンコレクタ2チャンネル出力仕様
M(L)	圧力スイッチケーブル: 0.3m / 2m プラグ付き、1 つだけ選択

3. 完全なステップバイステップのモデルコードの内訳

3.1 供給(P)・真空(V)ポートワンタッチ管継手サイズ

マーク	供給(P)ポート	圧力単位のオプション
無印/N	Φ6ミリワンタッチ管継手	kPa
インチ版	Φ1/2"帝国ワンタッチ管継手	inHg、psi

3.2 排気方法

マーク	排気の説明
無印	サイレンサー排気（標準・低騒音性能）
PR	1/4"ポート排気、集中排気用外部配管
PG1/2	G1/2ポート排気、大流量集中排気
PN1/2‑14NPT	北米機器用の NPT 1/2‑14 ポート排気

3.3 定格電圧

コード	電圧仕様
5	DC24V（業界主流）
6	DC12V
V	DC6V（オプション）
VDC	DC5V（カスタムメイドのみ）

3.4 供給弁と破壊弁の組み合わせ（バルブ付の場合）

コード	バルブの組み合わせ	機能の説明
K1	供給弁N.C.＋破壊弁N.C.	真空を高めるために電源を供給します。急速ブレイクバキュームのためにリリースを活性化します。標準的な主流の選択。
K2	供給弁 N.C.（破壊弁なし）	供給制御のみ。真空は自然に解放され、コストが最適化されたソリューション。
B1	供給バルブ NO. + リリースバルブ NC	特殊な真空保持作業条件向けに、通常開の供給バルブ、電源オフ時の継続的な空気供給。
B2	供給バルブ NO. (破壊弁なし)	基本的なノーマルオープン電源構成。

3.5 マニュアルオーバーライド機能

マーク	手動オーバーライド動作モード
無印	非ラッチ式プッシュボタン: 押すと通電し、放すとリセットされます。
D	プッシュターンロックタイプ（ドライバーで操作可能）、試運転中やデバッグ中に連続的にエアを供給できるロック。

3.6 インジケーターランプと過電圧保護回路

マーク	構成の説明
無印	インジケーターランプや過電圧保護回路はありません。
S	過電圧サージ抑制回路を内蔵し、コイルの寿命を延ばします。
Z	インジケーターランプと過電圧保護回路により、電源投入状態を視覚的に確認できます。
U	極性フリーの表示灯と過電圧保護回路により、任意の配線が可能です。

3.7 リード線取出し/電線取出しモード

コード	ケーブルコンセントの定義
G	グロメットケーブル差込口、ケーブル長：0.3m
H	L型プラグ型コンセント、ケーブル長さ：0.6m
LN	L型プラグタイプ、ケーブル付属なし（ワイヤーハーネスはお客様ご用意）
M	M字プラグ型コンセント、ケーブル長さ：0.3m
ミネソタ州	M字プラグタイプ、ケーブル付属なし（ワイヤーハーネスはお客様にてご用意ください）

3.8 真空圧力ユニット (真空検出器付きユニットのみ有効)

マーク	単位設定
無印	複数単位切り替え可能: kPa / inHg / psi 選択可能
M	固定単位、kPaのみ
S	マルチユニット切り替え可能、工場出荷時に psi にプリセット
P	マルチユニット切り替え可能、工場出荷時に psi にプリセット

3.9 真空圧検出モジュール

マーク	検知機能と応用
無印	検出ユニットなし。純正エジェクタ本体は別途外部センサーを接続してください。
GN	真空検出ポート（Rc1/8）、外部デジタル圧力計またはPLC取得モジュールを接続します。
G	内蔵アナログ圧力計により、現場で視覚的に真空レベルを読み取ることができます。
D	内蔵真空圧力スイッチ、欠品アラームおよびワークピース定位置フィードバック用のスイッチ/アナログ信号を出力します。

3.10 出力仕様（D型真空圧力スイッチの場合）

コード	出力モードの説明
N	NPNオープンコレクタ1チャンネル出力、PLC用標準 NPN入力チャンネル
P	PNPオープンコレクタ1チャンネル出力
A	NPNオープンコレクタデュアルチャンネル独立出力
W	PNPオープンコレクタデュアルチャンネル独立出力
C	NPN1チャンネルスイッチ＋アナログ電圧出力
D	NPN1チャンネルスイッチ＋アナログ電流出力
E	PNP 1チャンネルスイッチ＋アナログ電圧出力
F	PNP 1チャンネルスイッチ＋アナログ電流出力

3.11 圧力スイッチケーブル仕様（Dタイプの場合）

コード	ケーブルの定義
L	組み立て済みプラグインケーブル、全長: 2m
M	組み立て済みプラグインケーブル、全長: 0.3m

4. 主要な技術仕様の概要

パラメータ項目	標準仕様
動作原理	多段ディフューザベンチュリ真空エジェクタ、高効率省エネ構造
最大吸引流量(12Aサイズ)	100L/分(ANR)
標準供給空気圧	0.4～0.6MPa
供給・真空ポート	ワンタッチ継手：Φ6ミリ/Φ1/2"インチオプション
排気オプション	標準サイレンサー排気; PR / PG / PNポートタイプ集中外部排気オプション
定格コイル電圧	DC24V / DC12V / DC6V; DC5Vはカスタムリクエストに応じて利用可能
リード線取出しオプション	Gグロメット/H-L型プラグ/M-M型プラグ;お客様の配線用の LN / MN ケーブルレスバージョン
真空検出ユニット	検出なし / GN検出ポート(Rc1/8) / G局部圧力計 / D 真空用圧力スイッチ内蔵
信号出力	NPN / PNP シングルデュアルチャンネルスイッチ出力。アナログ電圧/電流出力オプション
インジケーターとサージ保護	保護なし / Sサージ保護 / Zインジケーター+保護 / U極性フリーインジケーター+保護

5. バルブレスVSバルブ付選定対照表

比較項目	バルブレスタイプ ZL1-12A	バルブ付タイプ ZL1‑12A‑K1…
一体型バルブ	内蔵バルブなし、外部 3 方ソレノイドバルブが必要	供給弁＋破壊弁一体型（K1/K2/B1/B2シリーズ）
真空破壊方法	外部バルブまたは自然放出によって制御	内蔵リリースバルブによる瞬時の真空破壊により、ワークピースを迅速に取り外すことができます。
応答速度	外部バルブとパイプラインのレイアウトに依存	高サイクルレートのロボットアプリケーション向けの統合応答の高速化
配管の複雑さ	別途バルブ、継手、フィルター付属品が必要です	高度に統合され、現場での配管作業は最小限に抑えられます
コストと柔軟性	最低コスト、最大限のシステム設計の柔軟性	より高い統合レベル、ロボット EOAT エンドエフェクターに推奨
圧力検出	外部真空圧力スイッチが必要	オプションの内蔵G圧力計/D真空圧力スイッチ
