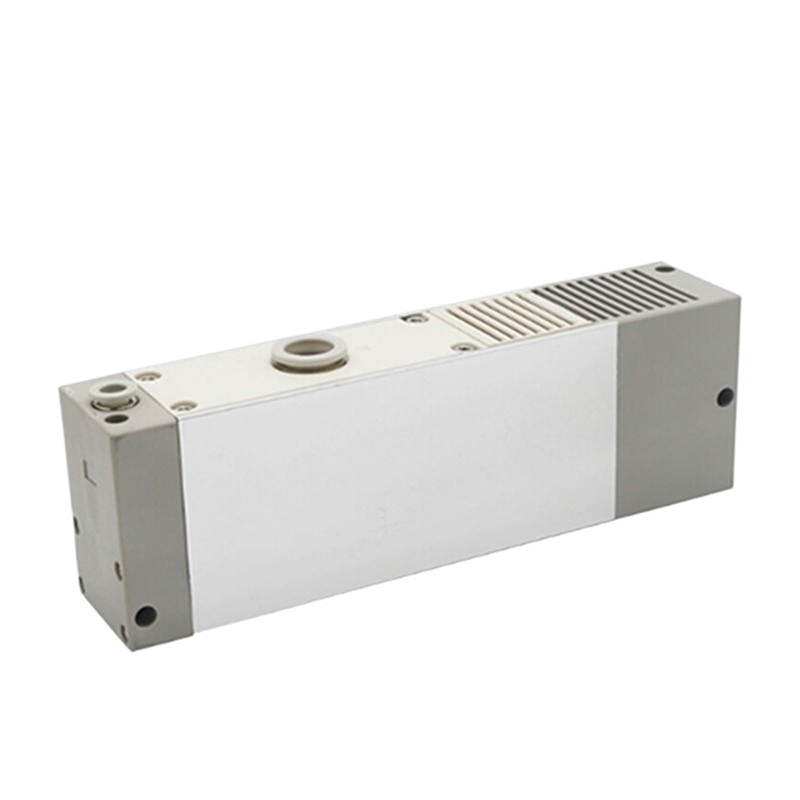

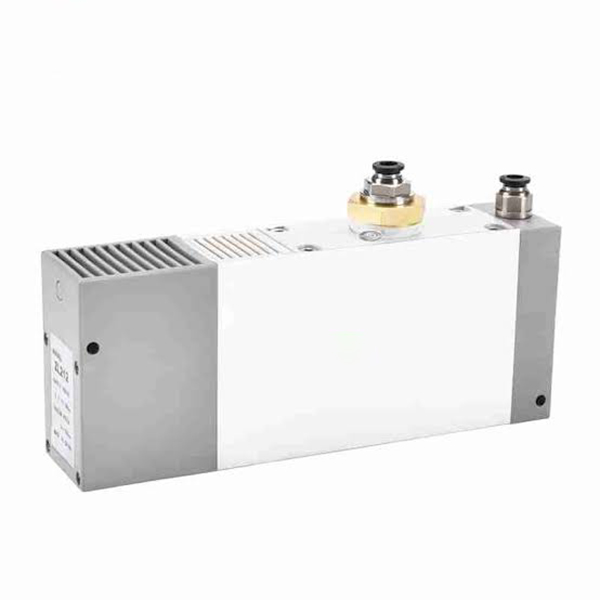

ZL212シリーズ多段式真空エジェクタ

SOLIH ZL212 マルチステージ真空エジェクタ、SMC 互換の取り付け寸法を備えた ZL112 用のドロップインアップグレード。 90~-95kPaの高真空と+30%の吸引流量、マルチベンチュリ設計により40%のエネルギー節約。モジュラーオプション: サイレンサー/ポート排気、メカニカルゲージまたはデジタル真空圧力スイッチ (NPN/PNP)、供給+リリースバルブ。ガラス、板金、多孔質材料、漏れの多い大型吸盤ロボットの取り扱いに最適です。

お問い合わせを送信

製品説明

ZL212シリーズ多段式真空エジェクタ | ZL112用高流量高真空発生器アップグレードモデル

ブランド: SOLH by Richge Technology |ドロップイン交換 SMC ZL212 と互換性あり取り付け寸法

1. 製品概要と一般仕様

ZL212シリーズは、ZL112シリーズを改良した大流量多段真空エジェクタです。より大きなノズルオリフィスを装備し、より高い真空レベルと強化された吸引流量を実現します。大きな吸盤、多孔質のワークピース、および漏れの多い作業条件向けに特別に設計されています。ロボットマニピュレーター、板金およびガラスマテリアルハンドリング用途のメイン真空ユニットとして広く採用されています。

パラメータ項目	仕様
製品の位置	ZL112の上級アップグレードモデル、ノズルを大型化して高真空・大流量を実現
適用流体	圧縮空気
供給空気圧	0.3～0.7MPa、最適使用範囲：0.45～0.5MPa
真空度	-90 ～ -95kPa
吸引流量	ZL112より30%以上向上、多孔質ワークや大型吸盤に最適
空気消費量	多段ディフューザ設計、単段真空エジェクタと比較して 40% 以上の省エネ
周囲温度範囲	-5℃～60℃
ポート接続	標準ワンタッチ管継手・ねじポート、SMC ZL212取付寸法と完全互換

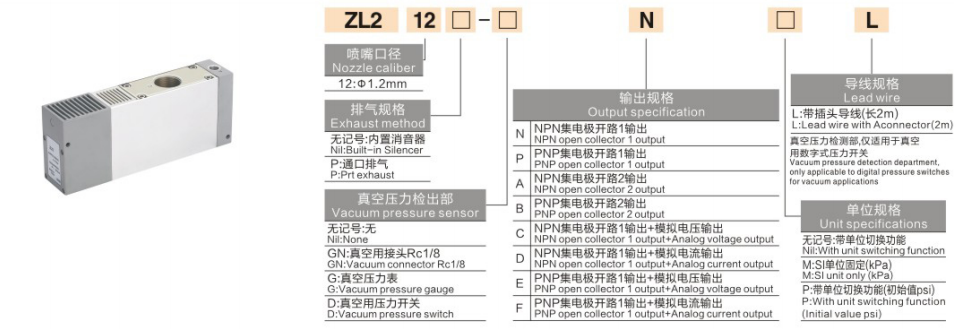

2. モデル命名規則

基本フォーマット:ZL212‑□‑□‑□‑□

バルブ付き拡張フォーマット:ZL212‑□‑K1/K2 5M Z‑□‑DDNL

位置	コード	定義と詳細な説明
1～4	ZL212	ZL112に比べてノズル口径が大きくなった多段真空エジェクタのシリーズコードです。
5位	無印	サイレンサー排気、一般作業場向け標準騒音低減
	P	ポート排気、大流量または集中排気の設置用
6位真空検出ユニット	無印	真空検出モジュールなし
	GN	外部圧力計接続用Rc1/8真空検出ポート
	G	Y40Z機械式真空圧力計内蔵
	D	デジタル真空圧力スイッチ内蔵
7位出力仕様	N	NPNオープンコレクタ1ch出力
	P	PNPオープンコレクタ1チャンネル出力
	A/B/C/D/E/F	マルチチャンネル出力/アナログ信号出力などの拡張機能
8位ユニット＆ケーブル	L	2 メートルの組み立て済みプラグタイプケーブル
	M/P	固定単位 / 切り替え単位 (kPa / psi オプション)

3. 基本モデル構成説明

モデル	コア構成	代表的な用途
ZL212	標準ベースユニット、ゲージなし、内蔵バルブなし	一般的な大流量アプリケーション、外部ソレノイドバルブが必要
ZL212‑GN	Rc1/8外部真空計インターフェース	読み取りのために外部接続された真空計が必要なアプリケーション
ZL212‑D	デジタル真空圧力スイッチ内蔵	PLC制御のためのデジタル真空読み取りおよび電気信号フィードバック
ZL212‑P	サイレンサーが内蔵されていないポート型排気バージョン	大流量の集中排気シナリオ、騒音に敏感でない環境
ZL212‑G	Y40Z機械式真空計を搭載	コスト効率の高いローカル機械真空レベル表示

4. ZL112 VS ZL212 キー選択の比較

比較項目	ZL112	ZL212
ノズル口径	Φ1.2mm	ノズルの大型化
真空度	-88 ～ -92kPa	-90 ～ -95kPa、より高い真空性能
吸引流量	中流量	+30% 高い吸引流量
適切な作業条件	一般的な吸盤、中小ワーク	大型吸盤、多孔質ワークピース、シートおよびガラス、高漏れループ
ベースモデルの参考価格	245から始まります	478 から始まり、約同一構成では 20% 高い
