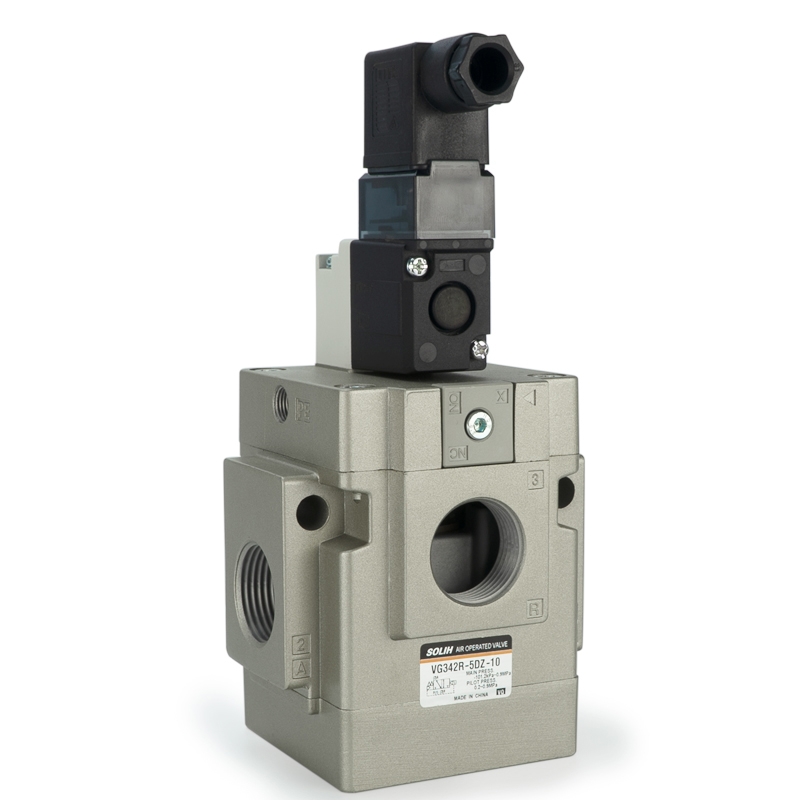

VG342 シリーズ 3 方パイロット式ポペット電磁弁

最適化されたポペットシール技術で開発された SOLH VG342 パイロット操作ポペットソレノイドバルブは、十分な在庫を備えて社内で量産されています。世界中のオートメーションエンドユーザーにサービスを提供するこの大流量真空互換ソレノイドバルブは、NC/NO/外部パイロット変換をサポートしています。大容量のエアフロー、1.8W の低電力オプション、5Hz の高周波サイクルを実現します。オイルフリーで漏れがないため、真空保持システム、大口径アクチュエータ、マルチループ空気圧オートメーションライン用の信頼性の高いマニホールドメインコントロールバルブとして機能します。

お問い合わせを送信

製品説明

VG342 シリーズ 3 方パイロット式ポペット電磁弁 |高流量真空および空気圧制御バルブ

ブランド: SOLH by Richge Technology |大流量・低消費電力 3ポート空圧電磁弁

1. 製品概要

SOLH VG342シリーズは、大流量3方パイロット式ポペット形電磁弁、標準の空気圧システムにおける空気、真空、低圧流体制御用に専門的に設計されています。エラストマーシーリング、無潤滑動作、超低消費電力、幅広い圧力適応性を特徴としており、簡単なカバー交換によりノーマルクローズ (NC)、ノーマルオープン (NO)、外部パイロットモード間の柔軟な切り替えをサポートします。大流量、高速応答、高周波サイクル性能を備え、真空システム、大口径空圧アクチュエータ、多回路マニホールド空圧機器向けの汎用的で効率的なコア制御バルブとして機能します。

2. 製品の主な機能

• プロフェッショナルなポペット構造と信頼性の高いシール：高弾性エラストマーシール構造を備えた3ポートパイロット操作ポペット設計を採用し、漏れゼロ、タイトなカットオフ、安定した長期サイクル動作を保証します。

• 幅広い中圧適応力：圧縮空気や真空環境に適しています。内部パイロットモードは0.2～0.9MPa、外部パイロットモードは0.2～0.9MPaに対応します。全真空 -101.2kPa～0.9MPa、さまざまな低圧および真空の作業条件に適応します。

• 無潤滑&低メンテナンス: 最適化された内部構造設計により、オイル潤滑の必要性がなくなり、日常のメンテナンスコストが削減され、媒体汚染が回避され、クリーンな産業シナリオに適しています。

• デュアル電力消費モードと省エネ: 標準 DC 電力はわずか 4W です。低電力・長時間通電タイプで実現1.8Wの超低消費電力、機器の動作エネルギー消費を効果的に削減します。

• 優れた大流量性能：最大有効流量のC値は38 dm3/(s・bar)、Cv値は9.8に達します。最大 210mm² の有効断面積を持つ複数の口径仕様をサポートし、大型空気圧コンポーネントの高流量急速換気需要に対応します。

• 柔軟な機能切り替え：アッパーカバーの交換のみでバルブ機能をNC（ノーマルクローズ）、NO（ノーマルオープン）、外部パイロットモードに自由に切替えることができ、1台のバルブで多用途を実現し、機種在庫コストを削減します。

• 多機能アプリケーション：従来のオンオフ制御弁としてはもちろん、外部パイロット構成による選択弁、分配弁としても使用でき、シーン互換性が極めて高い。

3. 完全な技術仕様

パラメータ項目	仕様
使用圧力範囲	内部パイロット：0.2～0.9MPa 外部パイロット：-101.2kPa～0.9MPa
周囲温度と流体温度	-10℃～+50℃（凍結しない環境）
応答時間	≤ 30 ミリ秒
最大。動作周波数	5Hz
保護等級	防塵
耐衝撃・耐振動	150 / 50 m/s²
接続口径	VG342-04: 1/2" VG342-06: 3/4" VG342-10: 1"
有効断面積	04: 130 mm² 06: 190 mm² 10: 210 mm²
