ZL112シリーズ 多段真空エジェクタ

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH ZL112 シリーズは、SMC 同等モデルと完全に互換性のある統合多段ベンチュリ真空エジェクタです。超高真空度、大吸込流量を実現し、エア消費量を大幅に削減します。ソレノイド供給/放出バルブ、真空圧力計、デジタル表示メーター、真空圧力スイッチなど、複数のオプションの統合モジュールが利用可能です。これは、自動ロボットアームおよびマルチサクションカップ固定具システムのコア真空ユニットとして機能します。

完全なモデルコーディングルールの完全な内訳

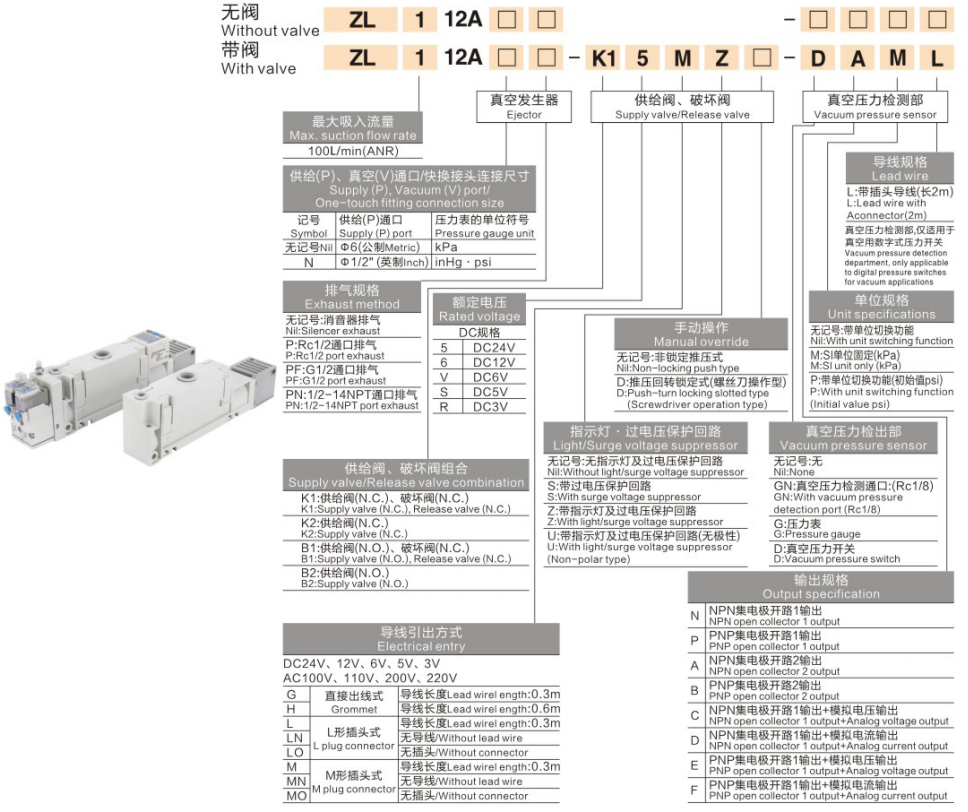

  1.フルバルブAss'yの型式例：ZL112-□-□-K15MZ-□-DDNL

シリーズ分類・構成比較表

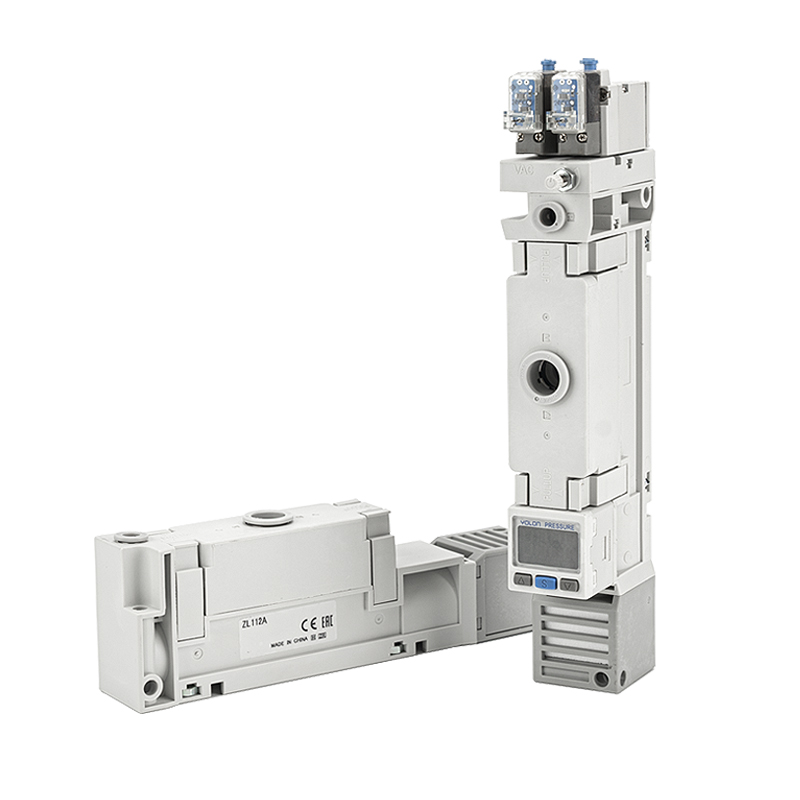

 1. 新一体型ZL112Aシリーズ（多機能バージョンアップ）

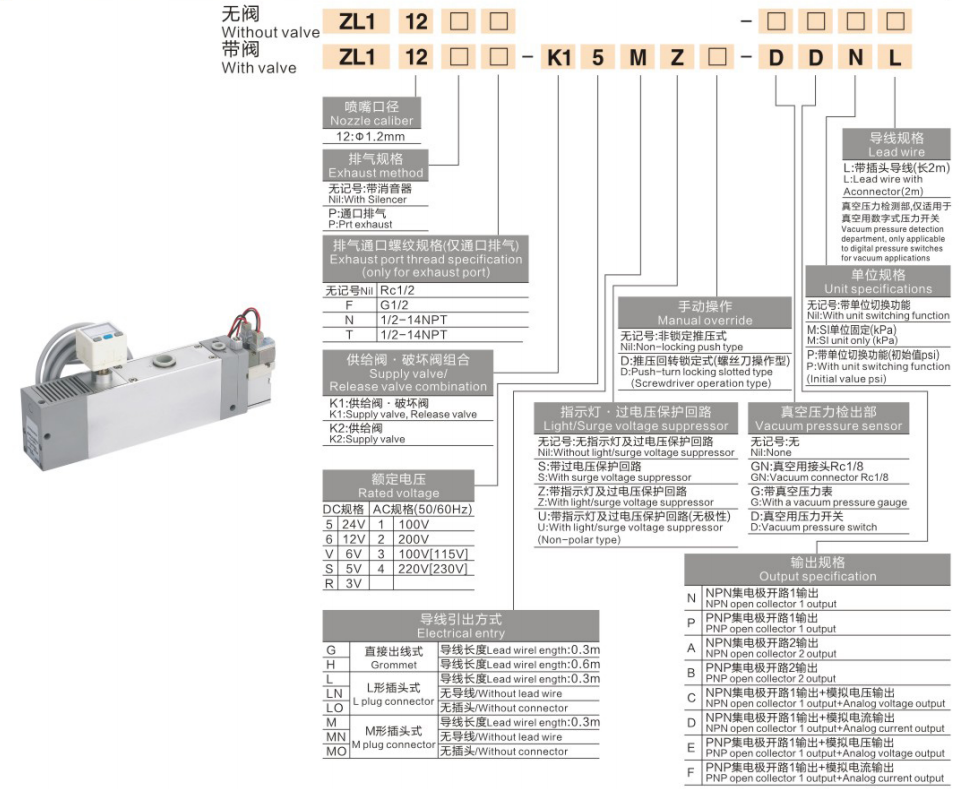

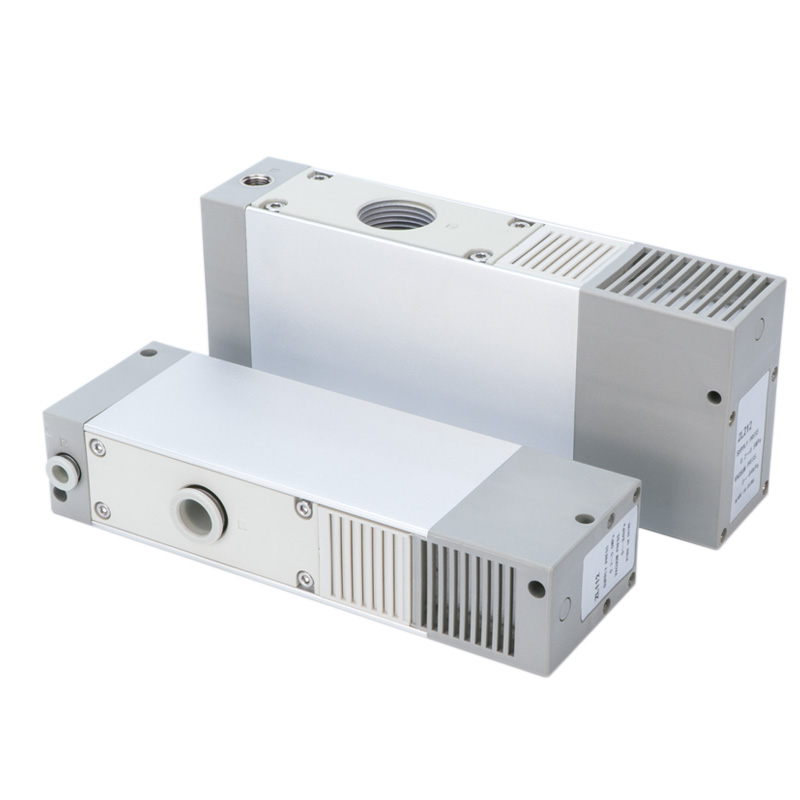

 2. 標準ベース ZL112シリーズ（メカニカルゲージ/デジタルゲージオプション）

製品の主な利点

  1. 多段ベンチュリ省エネ技術

     -- 安定した真空度 -88 ~ -92kPa、強力な吸引流量。単段エジェクターと比較して空気消費量が 40% 以上削減され、工場の圧縮空気コストが大幅に削減されます。

  2. 高度にモジュール化された統合オールインワン設計

     -- オプションの内蔵供給ソレノイドバルブ、真空リリースブローオフバルブ、サイレンサー、デジタル/機械式真空計、圧力スイッチ。追加の個別アクセサリが不要なため、キャビネットのスペースが節約され、配線レイアウトが簡素化されます。

  3. 低騒音一体型サイレンサー

     -- 内蔵マフラー構造により、運転騒音 ≤70dB(A) が制限され、屋内での連続作業場での作業に適しています。

  4. メンテナンスフリーの長寿命

     -- 内部可動機械部品がゼロで、頻繁な連続サイクルに耐え、24 時間ノンストップの量産稼働をサポートします。

  5. マルチサクションカップ集中真空供給

     -- マルチジグ、マルチワークステーションの同期吸着に適しており、コンパクトなサイズによりロボットアームのエンドエフェクタに直接取り付けることができ、真空パイプラインの応答時間を短縮できます。

典型的な産業用途のシナリオ

     -- 自動ロボットグリッパー、マルチキャビティ吸引治具のハンドリング

     -- 3C エレクトロニクス、ガラス パネル、板金、多孔質ワークピースの真空ピッキングおよび配置

     -- 包装、印刷、食品産業の真空搬送装置

     -- 漏れが発生しやすいワークピースや安定した大きな真空流量を必要とする生産ライン

ステップバイステップのクイック選択ガイド

  1. 自動真空制御要求の確認

     -- 自動ブローオフなしの真空発生のみ: 基本 ZL112A / ZL112 ベアモデルを選択 (外部バルブが必要)

     -- 自動吸引 + 素早い真空ブローオフを推奨: K1 デュアルバルブバリアント

     -- コスト優先のシンプルな吸引のみ: K2 シングル供給バルブのバリエーション

  2. 真空監視信号要件を確認する

     -- PLC 閾値フィードバックが必要: DNL (NPN) / DPL (PNP) 真空圧力スイッチ モデルを選択してください

     -- 現場での目視による圧力読み取りが必要です: D デジタル表示メーターまたは G 機械式アナログ ゲージ

  3. 排気レイアウト要件を確認する

     -- 標準屋内騒音制御: サイレンサー内蔵標準バージョン (ブランク排気コード)

     -- 高流量 / 集中メイン排気パイプライン: P ポート排気バージョン

一文の要約

     SOLH ZL112 マルチステージベンチュリ真空エジェクタは、空気消費量を 40% 削減しながら -88 ～ -92kPa の高真空を実現し、デュアル/シングル統合ソレノイドバルブ、デジタル/機械真空計、NPN/PNP 圧力スイッチオプションをサポートし、ロボットマルチサクションカップ自動ハンドリングシステム用の統合コンパクト真空モジュールです。
