MGQシリーズ 薄形ガイドロッドシリンダ

MGQシリーズ 薄形コンパクトガイドロッドシリンダ |高剛性回り止めエアシリンダ

ブランド: SOLH by Richge Technology

製品概要と主要な構造的特徴

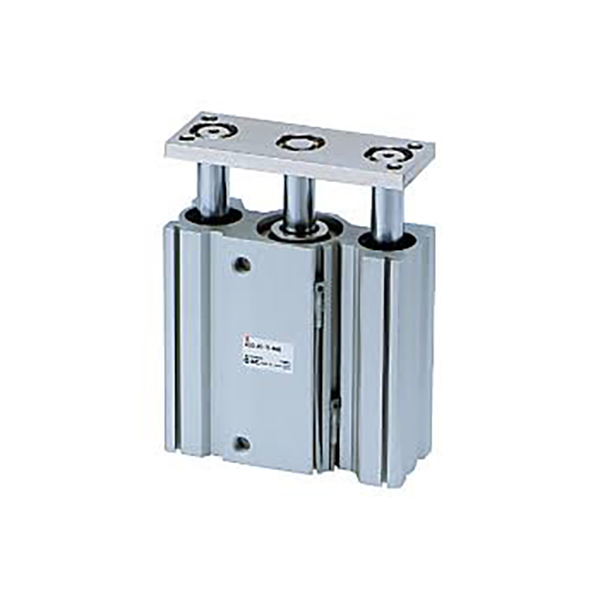

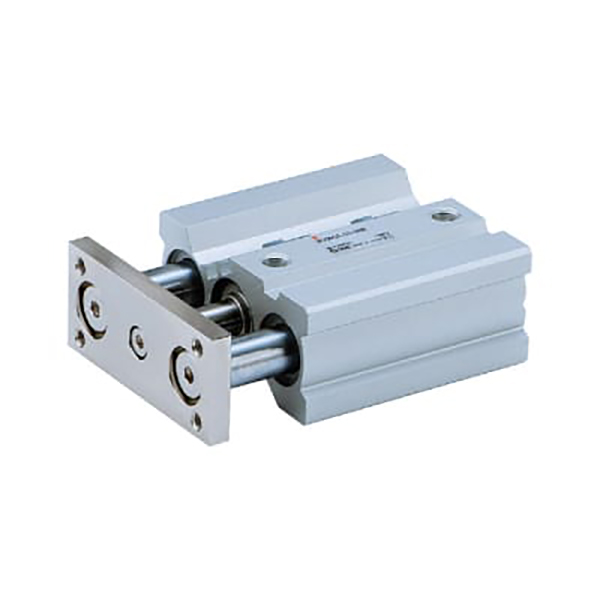

     SOLH MGQ シリーズは、スペースに制約のあるオートメーション ステーション向けに設計された薄型一体型ガイド ロッド シリンダです。極細一体ガイドロッド構造の採用により、優れた耐横荷重性と高精度の回り止め性能を発揮します。このシリーズは、φ12mmからφ100mmまでの全ボア範囲をカバーし、MGQMスライドベアリングとMGQLボールベアリングの2つのコアベアリング構成を提供します。コンパクトな設置、剛性の高いガイド、たわみゼロの動作が必要な、正確な押し込み、持ち上げ、ワークの停止、位置決めのシナリオに広く適用されています。

主な構造上の利点

• 超薄型一体型ボディ：ガイドロッドとシリンダボディを一体成型し、従来のガイドロッドシリンダに比べ全厚を50％削減しました。非常にコンパクトな機器設計やスペースが限られた設置レイアウトに最適です。

• デュアルガイド高剛性構造：対称両ガイドロッドサポートにより耐横荷重性が大幅に向上し、横荷重耐量は通常のストッパシリンダに比べ2倍以上です。曲げやねじれに効果的に抵抗し、偏心荷重や衝撃の作業条件に適応します。

• クラス最高の回り止め精度：MGQLボールベアリングタイプにより±0.04°～±0.08°の超高不回転精度を実現（大口径化により高精度）。 MGQM滑り軸受タイプは、±0.05°～±0.10°の安定した位置決め精度を実現し、多様な精密位置決め要求に応えます。

• あらゆるシナリオに対応するデュアルベアリング構成: 重荷重、粉塵の多い過酷な環境に低コストで対応する滑り軸受 (MGQM)。ボールベアリング (MGQL) により、非常にスムーズな低摩擦の動きと高周波の正確なサイクリングを実現します。

• 標準プレミアム構成: 磁気スイッチとの互換性を実現する内蔵磁気リング、安定した動作を実現する両端ゴムバッファ、オイルフリーのメンテナンスフリー設計により、クリーンな産業環境に適しています。

• フル標準仕様：内径φ12mm～φ100mm、標準ストローク25mm～250mmを揃え、ほとんどの中・大負荷自動運転シーンをカバーします。

完全なモデル命名規則

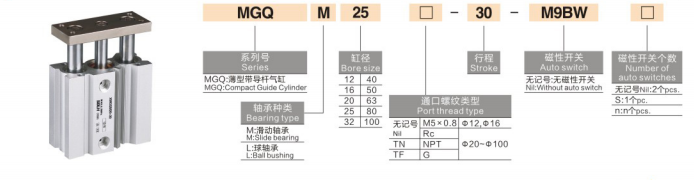

型式例：MGQM32-50-M9BW-XB6

標準注文参考例

• MGQM25-30：ボア25mm、ストローク30mm、すべり軸受標準タイプ

• MGQL40-75-2M9B: ボア40mm、ストローク75mm、デュアル磁気スイッチ付きボールベアリングタイプ

• MGQM50-100-XB6：ボア50mm、ストローク100mm、耐高温すべり軸受モデル

標準コア技術パラメータ

（標準試験条件：常温20℃、定格圧力0.5MPa）

1. 一般的なパフォーマンスパラメータ

• 使用圧力範囲：0.12～1.0MPa（φ12/16） 0.1～1.0MPa(φ20～100)

• 周囲温度: -10℃~60℃ (氷のない従来の環境); -10℃～150℃（XB6高温版）

• ピストン作動速度：50～500mm/s（φ12～63） 50～400mm/s（φ80/100大口径）

• バッファモード：標準的な両端ゴムバッファ。衝撃の大きい作業条件に対応するオプションのエアクッションバッファ

• 潤滑モード：オイルフリーでメンテナンスフリー、クリーンな作業場に最適

2.理論推力データ（@0.5MPa、単位：N）

3. 製品重量データ（50mmストローク、単位：kg）

MGQM と MGQL コア選択の比較

取り付け方法と一般的なアプリケーションシナリオ

1. 柔軟なマルチマウント設計

• 本体直接取付：上面、底面、側面に直接固定用のネジ穴が確保されています。 φ32mm以上のモデルには、全方向マグネットスイッチを取り付けるための4面スイッチ溝があり、迅速な組み立てとメンテナンスが可能です。

• オプションの補助取り付け：フランジ（F）とフートブラケット（L）のアクセサリが用意されており、水平および垂直のマルチアングルレイアウトをサポートし、多様な装置構造設計に適応します。

2. 主要な産業用途

• コンベヤラインの自動化：ワークの停止、パレットの位置決め、材料の持ち上げ。耐衝撃性に優れ、高速搬送やリミット時のワークの片寄りを防止します。

• 3C電子精密加工: PCB ピンの排出、端子圧着の位置決め、および軽いワークピースの移動。高い回転防止精度により、たわみゼロの精度の組み立てが保証されます。

• 包装機械: 材料バッフル駆動、サイロゲート切り替え、短距離材料押し込み。超薄型ボディは、コンパクトな包装機器のレイアウトに完全に適応します。

• 一般産業用オートメーション：治具昇降、部品排出、偏心負荷駆動。従来の別個のシリンダ+ガイドロッドの組み合わせを置き換え、装置構造を簡素化し、コストを削減します。

MGQ vs MGP vs MGG シリーズの総合比較

3ステップのクイック選択ガイド

1. チューブ内径の選定: 実際の負荷に基づいて必要な推力を計算します。過負荷を避けるために50％の安全マージンを確保し、理論推力≧実際の負荷×1.5でボアサイズを選択してください。

2. ベアリングの種類の選択: 重荷重、粉塵の多い、偏心した作業条件には、MGQM スライド ベアリングを選択してください。高精度の位置決めと高頻度の周期運動を実現するには、MGQL ボール ベアリングを選択してください。

3. 機能構成の選択

￮ 位置検出要求：M9B/M9BWマグネットスイッチ搭載（口径≧32mmは4面取付可能）

￮ 高温環境：耐高温オプション-XB6を選択（MAX150℃）

￮ 高衝撃操作: オプションのエアクッションバッファにアップグレード (ゴムバッファが標準装備)

一文の要約

     SOLH MGQ シリーズ極薄高剛性ガイドロッドシリンダは、省スペース設計、強力な横方向耐荷重、および超高回転防止精度を統合し、コンパクトで高精度、高耐久の自動停止、リフティング、およびプッシュステーションにコスト効率が高く安定性の高い直線駆動ソリューションを提供します。
