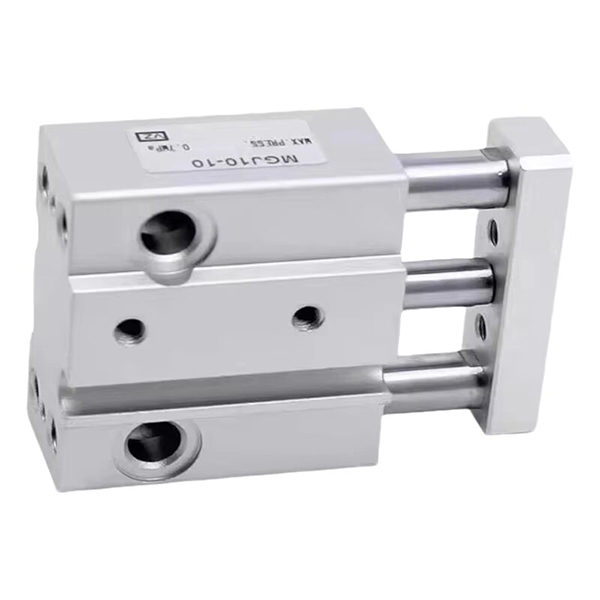

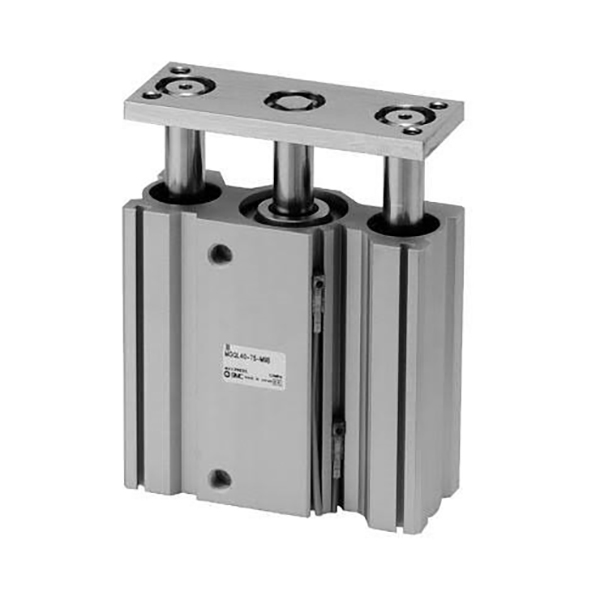

ミニチュアガイドロッドシリンダ MGJシリーズ

SOLH MGJ超小型ミニガイドロッドシリンダは、小型オートメーション専用に開発されたSMC標準品と完全互換性があります。 5 mm ～ 20 mm の超ショートストロークを備えた 2 つの小口径サイズ φ6 mm と φ10 mm のみを供給します。内蔵のデュアルガイドロッドと一体型ガイドフレームにより、±0.1°以内の超高精度回転防止性能を実現し、マイクロ部品のクランプや組立時の角ズレを防止します。 MGJ6-5モデルではわずか27.3gの超軽量構造。両面取付面（底面・背面）と片面集中配管・配線により、多気筒の密集配置でもすっきりとしたレイアウトが可能です。両端ゴム緩衝材によるオイルフリーメンテナンスフリー構造を採用し、-10℃～60℃の範囲で安定した高周波往復運動をサポートします。精密な電子部品のクランプ、PCBの位置決め、医療機器の小型バルブの作動、サンプリングニードルのリフティング、半導体のクリーンワークショップでの微小変位の調整、光学レンズの微調整などに広く応用されています。標準のMGPコンパクトシリンダと比較して、全体寸法を大幅に縮小し、微小推力、限られた設置スペース、小型オートメーションの高精度反回転位置決め要求を完全に満たします。

お問い合わせを送信

製品説明

MGJシリーズ超コンパクトミニガイドロッドシリンダ |高精度回り止めタイプ

ブランド: SOLH by Richge Technology

製品概要

SOLH MGJ シリーズは、マイクロオートメーションシナリオ向けに特別に設計された超小型、高精度、軽量のガイドロッドシリンダです。超小型・小型構造、精度±0.1°の回り止め性能、両面取付、配管・配線片側集中設計により、内径φ6、φ10のみをカバーし、5mmから20mmまでの超ショートストロークを実現しています。電子機器、医療機器、精密機械における微小負荷、スペースが限られた高精度の位置決めアプリケーションに完全に適合しており、小型自動化システムの中核実行コンポーネントとして機能します。

コアの位置決めと構造的特徴

1.極限の小型化＆超コンパクトサイズ

• 超小型仕様をカバー：超小口径のφ6mmとφ10mmをラインナップし、ショートストロークは5/10/15mm（φ6）と5/10/15/20mm（φ10）に対応し、微小ストローク駆動の要求に合わせて専用設計されています。

• スリム＆薄型の本体寸法MGJ6は超小型モデルで、本体サイズ23+ストローク（長さ）×29mm（幅）×14.5mm（高さ）の超薄型・狭幅を実現し、設置スペースを最小限に抑え、高集積化されたコンパクトな装置レイアウトに適応します。

2.高精度の回り止め性能

• MGJシリーズは、デュアルガイドロッド内蔵と一体ガイドフレーム構造により、優れた耐たわみ性能を実現します。超低回転耐性を実現±0.1°、微小部品のクランプ、組み立て、微調整時の位置ずれを効果的に回避し、安定した高精度の位置決め精度を保証します。

3.柔軟な取り付けと集中管理配管設計

• 双方向取り付けサポート: 底面と背面の両方が固定設置用に予約されており、狭い限られたスペースでのマルチアングルレイアウトをサポートし、シーンへの高い適応性を備えています。

• 片側集中配管・配線：エア配管と磁気スイッチ線を片側に均一に配置することで、密集多気筒配置時のすっきりとした統一配線を実現し、現場での設置やその後のメンテナンスが容易になります。

• ダブルスイッチ搭載による超ショートストローク化：最小ストローク5mmでも2個の磁気スイッチを搭載し、死角のないストローク両端の網羅的な位置検出を実現します。

4.軽量かつ耐久性に優れたサイクル動作

• 超軽量の本体重量：総重量はMGJ6-5で27.3g、最大スペックのMGJ10-20でも63.2gと非常に軽く、装置負荷を大幅に軽減し、軽量なマイクロ自動機構に最適です。

• メンテナンスフリーで安定稼働: 両端ゴム緩衝材によるオイルフリー潤滑設計を採用し、長期の高頻度軽負荷繰返し運動に対応し、低騒音、安定動作、長寿命を実現します。

完全なモデルコーディングルール

型式例：MGJ6-10-F8N | MGJ10-15S

コードセグメント	仕様の意味
MGJ	シリーズコード：超小型ミニガイドロッドシリンダ
6/10	ボアサイズ：φ6mm / φ10mm
5/10/15/20	ストローク(mm)：φ6は5/10/15mm、 φ10用 5/10/15/20mm
S/2S	磁気スイッチの数量: ブランク = なし。 S=1個; 2S=2本
F8N	オプションの磁気スイッチモデル（例：D-F8Nシリーズ）

標準注文参考例

• MGJ6-5：ボアφ6、ストローク5mm、マグネットスイッチなしの標準タイプ

• MGJ10-15-2S：ボアφ10、ストローク15mm、両端位置検出用マグネットスイッチ2個付

• MGJ6-10-F8N：ボアφ6、ストローク10mm、D-F8Nマグネットスイッチに適合

主要技術仕様（20℃、0.5MPa標準状態）

1. 基本一般仕様

• 動作モード：複動往復運動

• 使用圧力範囲：0.15～0.7MPa；耐圧力：1.05MPa

• 周囲温度: -10℃~60℃ (氷結しない作業環境)

• ピストン作動速度: 50~500mm/s

• バッファモード: 安定した衝撃吸収を実現する両端ゴム緩衝材

• 潤滑モード：オイルフリーでメンテナンスフリー

2.理論出力推力（@0.5MPa）

チューブ内径(mm)	理論推力(N)
φ6	14.1
φ10	39.3

3.製品重量仕様(g)

ストローク(mm)	5	10	15	20
MGJ6	27.3	33.0	38.4	—
MGJ10	40.6	48.0	55.6	63.2

典型的な産業用途のシナリオ

• 電子精密機器: 携帯電話やカメラのコンポーネントのマイクロクランプ、小型 PCB ボードの押し込み、端子の圧着位置決め、マイクロモジュールの精密アセンブリ。

• 医療機器：小型バルブの切り替え、サンプリングニードルの昇降、低侵襲医療機器の正確な駆動など、医療グレードのクリーンで安定した動作要件を満たします。

• 精密機械・光学：微小部品の組立位置決め、光学レンズの微調整、検出プローブ微変位校正、高精度微調整機構。

• 半導体産業: 小さなウェーハの微細な移動、小型ジグの持ち上げと位置決め、ほこりのないクリーンな半導体ワークショップでの軽負荷の実行アクション。

MGJ シリーズと MGP シリーズのコア比較 (ミニ vs 標準)

比較項目	MGJシリーズ（超小型ミニ）	MGPシリーズ（スタンダードコンパクト）
ボア範囲	φ6 / φ10mm（超小型）	φ12～φ100mm（標準フルレンジ）
ストローク範囲	5～20mm（超短マイクロストローク）	25～500mm（従来のロングストローク）
全体のサイズ	超薄型&超コンパクト	レギュラーコンパクト構造
回り止め精度	±0.1°（超高精度）	±0.08°～±0.15°（標準精度）
耐荷重	微小軽負荷	小・中負荷
価格レベル	より高い（精度のカスタマイズ）	中（ユニバーサルスタンダード）
