MGPシリーズ 薄形コンパクトガイドロッドシリンダ |高剛性非回転空気圧シリンダ

ブランド: SOLH by Richge Technology

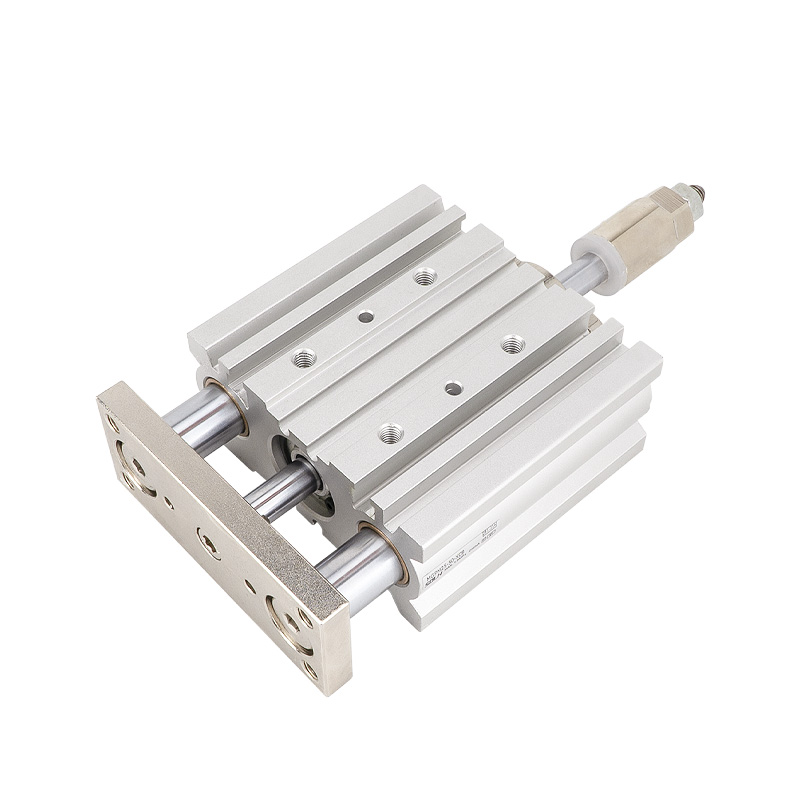

製品概要と構造上の特徴

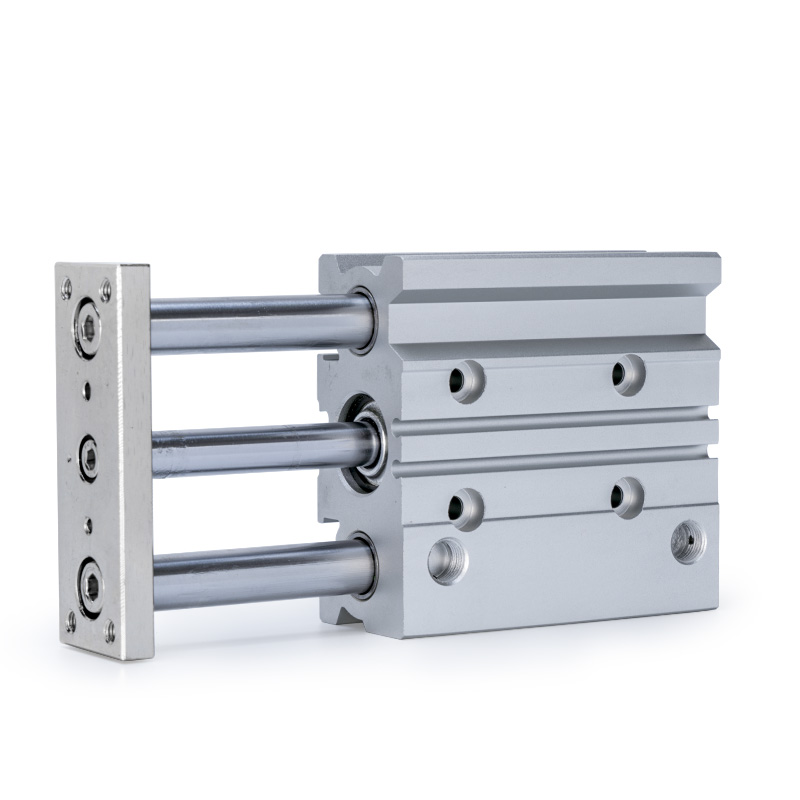

     SOLH MGPシリーズは、シリンダボディ、デュアルガイドロッド、精密ベアリングを一体化した高剛性薄形デュアルガイドロッドシリンダです。耐ねじれ性能と強力な横荷重耐性を内蔵しており、外部のガイド機構が不要です。フラットな超薄型ボディと軽量設計（従来のシリンダと比較して重量 17% ～ 24% 削減）により、プレス、位置決め、昇降、ワーク搬送のコンパクトな自動化レイアウトに最適です。交換可能な 3 つのベアリング タイプは、重負荷、高速、超精密の作業条件をカバーし、あらゆる場面でのユニバーサルなリニア駆動ソリューションを実現します。

主要な構造的利点

• 同軸デュアルガイドロッド設計: ピストンとデュアルガイドロッドは同期動作を確保するために統合された同軸レイアウトを採用し、動作中のたわみやねじれを効果的に排除し、全体の剛性と安定性を大幅に向上させます。

• オプションのマルチタイプバッファリング: 従来の安定した動作のための標準的な両端ゴムバッファ。オプションのエアクッションバッファ（AZタイプ、内径20mm以上に対応）により、高速・高負荷の繰返し運動時の剛性衝撃を軽減します。

• 超薄型軽量ボディ：最適化されたフラット薄型構造により、設置スペースを節約し、装置全体の重量を軽減し、高度に統合されたコンパクトな自動装置設計に適しています。

• 内蔵磁気溝: 余分なブラケットを使用せずに直接磁気スイッチを取り付けるための予約されたガイドロッド溝により、シンプルで整った位置信号フィードバック構成が可能になります。

3 つのコア サブシリーズ (ベアリングの分類とキー選択の基準)

     MGP シリーズは、軸受の内部構造に基づいて 3 つのサブモデルに分かれており、低摩擦、高速、耐摩耗性の重荷重、およびクリアランスゼロの超精密シナリオをカバーしており、これが迅速なモデル選択の中核となります。

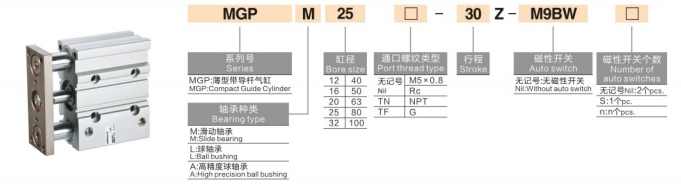

完全なモデル命名規則

型式例：MGPM20-50Z-M9B

1.コードセグメントの定義

• シリーズコード：MGP＋軸受末尾（M/L/A）で、軸受構成の異なる薄形デュアルガイドロッドシリンダを表します。

• ボアサイズ: 12/16/20/25/32/40/50/63/80/100 (mm、完全な工業標準仕様)

• ストローク長さ: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (標準フルストローク範囲)

• バッファと磁気リングの構成

￮ Z：スタンダードタイプ、両端ゴム緩衝材＋マグネットリング内蔵、マグネットスイッチ取付対応

￮ アリゾナ州：エアクッションバッファタイプ（内径20mm以上のみ）、高速・高負荷時の衝撃に効果を発揮します。

￮ サフィックスなし：マグネットリングが無いとマグネットスイッチは取り付けられません

• 磁気スイッチ: オプションの M9B、A93、D-M9N などのモデルは、取付ブラケットなしでガイドロッドの溝に直接取り付けられます。

2.代表的な注文例

• MGPM20-50Z: 20mm ボア、50mm ストローク、滑り軸受、磁気リング付き標準ゴムバッファ

• MGPL25-100Z-A93：ボア25mm、ストローク100mm、ボールベアリング高速タイプ、A93マグネットスイッチ付

• MGPA32-75AZ: 32mm ボア、75mm ストローク、高精度ベアリング、高精度耐衝撃動作用エアクッションバッファ

一般的なコア技術パラメータ

（標準試験条件：常温20℃、定格使用圧力）

• 動作モード：複動往復運動

• 使用圧力範囲：0.12～1.0MPa；最低開始圧力：0.1MPa

• 耐圧力：1.5MPa

• 周囲温度：-10℃～60℃（氷のない環境が必要）

• 動作速度: 50~500mm/s (MGPL max 500mm/s、MGPM/MGPA max 400mm/s)

• バッファモード：標準的な両端ゴムバッファ。エアクッションバッファはボア20~100mm用オプション

• 不回転精度: MGPM ±0.05~0.07mm; MGPL ±0.03~0.05mm; MGPA±0.01mm

接続口径仕様

• ボア12/16mm：M5×0.8

• ボア20/25/32mm：PT1/8

• ボア40/50mm：PT1/4

• ボア63/80/100mm：PT3/8

理論推力・張力データ（@0.5MPa、単位：N）

一文で簡単に選択できるガイドライン

1. 軸受モデルの選択: 重負荷、耐摩耗性、粉塵の多い環境には MGPM をお選びください。高速、低摩擦、頻繁なサイクリングには MGPL を選択してください。超高精度の位置決めと高い繰り返し精度の要求には MGPA を選択してください。

2. 磁気リングの構成: 位置検出と信号フィードバックが必要な機器には、Z サフィックスを選択します。スイッチ機能が不要な場合は非Z基本タイプをお選びください。

3. バッファモードの選択: AZエアクッションバッファを採用し、高速、ロングストローク、大きな衝撃の作業条件に対応します。標準的なゴム製緩衝材は、従来の一般的なシナリオに適用できます。

4. ボア＆ストロークのマッチング: 実際の負荷と推力の要件に応じて適切なボア サイズを選択します。標準ストローク範囲は 5 ～ 300mm で、ほとんどの産業オートメーションの要求に対応します。

典型的なアプリケーションシナリオ

• 電子オートメーション: PCB 基板の位置決め、部品のプレス、マイクロモジュールの持ち上げ、電子部品の正確な組み立て。

• 精密検出装置: 検出プローブの昇降、ワークの位置決めとクランプ、高精度のフィッティングと校正。

• 包装および物流機械：ワークの短距離搬送、材料のジャッキと位置決め、安定した往復送り動作。

• 一般産業用オートメーション：粉塵の多い作業場での位置決め、プレス補助プレス、低速重負荷サイクル運転を制限したコンパクトな装置です。

一文の要約

     SOLH MGP シリーズ薄型コンパクトガイドロッドシリンダは、重荷重、高速、超精密のシナリオに対応する 3 つの軸受構成を統合し、高剛性、強力な横荷重耐性、省スペース設計を特徴としており、産業オートメーション向けの最も汎用性の高いユニバーサルデュアルガイドリニア駆動シリンダとして機能します。
