TCシリーズ 3軸ガイドロッドシリンダ | TCL/TCM 高剛性ねじり防止空気圧シリンダ

ブランド: SOLH by Richge Technology

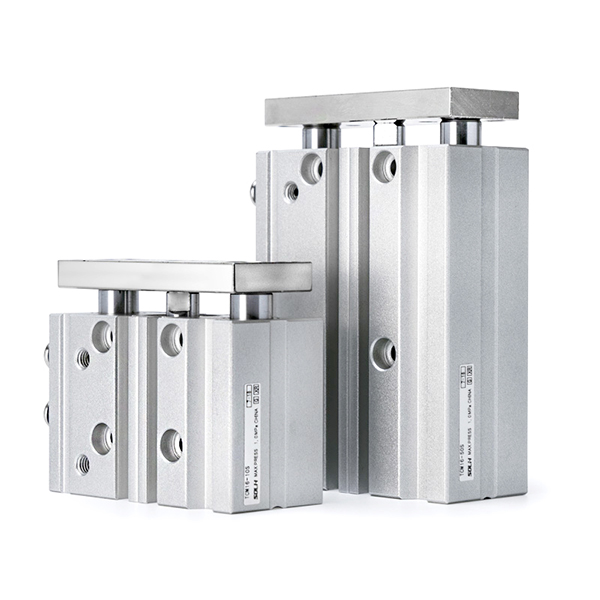

製品概要と主要な構造的特徴

     SOLH TCシリーズは、デュアルガイドロッド＋セントラルピストンロッド一体構造を採用した高性能3軸ガイドロッドシリンダです。超高剛性、優れた耐ねじれ性、強力な横荷重耐性、精密な位置決め精度を特長とし、TCL精密玉軸受タイプとTCM強力すべり軸受タイプの2機種を中心に、φ6mmからφ100mmまでのフルボアレンジをカバーしています。これは、コンパクトな押し込み、持ち上げ、停止、および精密な変換ステーションに広く使用されており、標準的な自動化シナリオにおける SMC MGP シリーズの完全なドロップイン代替品として機能します。

主な構造上の利点

• 超高剛性三軸構造: 2 本の高強度軸受鋼ガイド ロッドと 1 本の中央ピストン ロッドを備えた一体型三軸構造により、通常のシリンダの 2 倍以上のねじれ耐性と横方向の負荷容量を実現します。曲がりや偏りを効果的に防止し、偏心荷重や横衝撃の作業条件にも優れた安定性で適応します。

• あらゆるシナリオに対応するデュアルベアリング構成

￮ TCL（ボールベアリング）: 超低摩擦、超スムーズなストローク、安定した高周波動作により、精密ジャッキング、高速サイクリング、低摩擦動作の要件に最適です。

￮ TCM（スライドベアリング）: 真鍮合金スライドブッシュを採用し、優れた耐摩耗性、耐衝撃性、横荷重耐性を備え、重荷重、粉塵の多い、ブレーキのかかる作業条件に最適です。

• 一体型薄型コンパクト設計: 駆動ユニットとガイドユニットが高度に一体化されており、全体の設置スペースを最小限に抑えます。上面と側面の2つの吸気口により、現場のさまざまな配管方向やコンパクトな装置構造に適応する柔軟な配管レイアウトをサポートします。

• 高精度な繰り返し位置決め: ベース、後端面、固定プレートに精密位置決め穴があり、超高繰り返し位置決め精度を保証します。 4面のマグネットスイッチ溝により多方向スイッチの取り付けに対応し、柔軟かつ網羅的なストローク位置検出を実現します。

• 標準プレミアム構成：磁気リング内蔵（標準S磁石）、両端ゴム緩衝材、無給油メンテナンスフリー設計でクリーン工場作業基準に適合。標準ストロークが 5mm ～ 500mm の複動設計により、従来の自動化駆動ストロークのほぼすべてをカバーします。

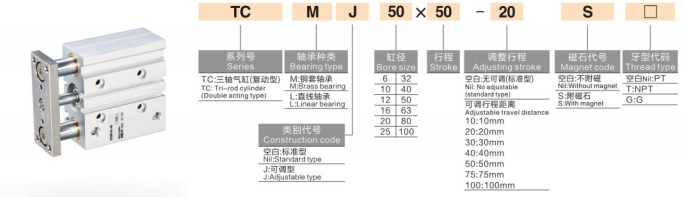

完全なモデル命名規則

型式例：TCM20-50S | TCL16-30J-20S-T

標準注文参考例

• TCM25-75S：ボア25mm、ストローク75mm、マグネット内蔵すべり軸受タイプ

• TCL20-50J-20S：ボア20mm、標準ストローク50mm、調整ストローク20mm、マグネット付ボールベアリング精密タイプ

• TCM32-100S-T：ボア32mm、ストローク100mm、耐高温すべり軸受タイプ

標準コア技術パラメータ

（標準試験条件：常温20℃、定格圧力0.5MPa）

1. 一般的なパフォーマンスパラメータ

• 動作モード：複動往復運動

• 使用圧力範囲：0.1～1.0MPa；耐圧力：1.5MPa

• 周囲温度: -20℃~70℃ (氷のない従来の環境)。 -20℃～120℃（-T高温版）

• ピストン作動速度: 50~500mm/s (φ6~63 小・中口径); 50～400mm/s（φ80/100大口径）

• バッファモード：標準的な両端ゴムバッファ。衝撃の大きいシナリオ向けのオプションのエアクッションバッファー

• 潤滑モード：オイルフリーでメンテナンスフリー、クリーンな産業環境に適しています。

2.理論推力データ（@0.5MPa、単位：N）

3. 製品重量データ（50mmストローク、単位：kg）

TCL と TCM コア選択の比較

取り付け方法と一般的なアプリケーションシナリオ

1. 柔軟なマルチマウント設計

• 本体直接取付: 追加のブラケットを必要とせずに直接固定できるように、底面、側面、端面にネジ穴が確保されているため、現場での設置のための迅速な組み立てと分解が可能です。

• オプションの補助アクセサリ：フランジ（F）とフートブラケット（L）の取り付けアクセサリが用意されており、多様な装置構造設計に適応する柔軟な水平および垂直レイアウトをサポートします。

2. 主要な産業用途

• コンベヤラインの自動化：ワークの停止、材料の持ち上げ、パレットの位置決め。強力な耐衝撃性と耐オフセット性能により、安定した搬送とリミット動作を実現します。

• 3C電子精密加工: PCB ハンドリング、端子圧着位置決め、および軽いワークピースの移動。高い回転防止精度により、たわみゼロの精度の組み立てと加工が保証されます。

• 包装機械: 材料バッフル駆動、サイロゲート切り替え、短距離材料押し込み。コンパクトなボディは、高度に統合された包装機器のレイアウトに完全に適応します。

• 一般産業用オートメーション：治具昇降、部品排出、偏心負荷駆動。従来の分割シリンダ＋ガイドロッドの組み合わせに代えて、シリンダとガイドの機能を一体化し、装置構造の簡素化とコストダウンを実現します。

TC シリーズと SMC MGP シリーズの代替品の比較

3ステップのクイック選択ガイド

1. チューブ内径の選定: 実際の使用荷重に応じて必要な推力を計算します。理論推力≧実際の負荷×1.5でボアサイズを選択し、過負荷運転を避けるために50％の安全マージンを確保してください。

2. ベアリングの種類の選択: 正確な位置決めと高周波のスムーズなサイクリングシナリオを実現するには、TCL ボールベアリングを選択してください。重荷重、粉塵の多い、衝撃の大きい作業条件には、TCM スライド ベアリングを選択してください。

3. 機能構成の選択

￮ ストローク微調整要求：Jタイプ調整ストロークを選択（調整範囲0～50mm）

￮ 位置検出要求：セレクトS磁石構成＋多方向磁気スイッチ（4面取付可能）

￮ 高温使用環境：耐高温オプション-Tを選択（-20℃～120℃）

一文の要約

      SOLH TCシリーズ三軸ガイドロッドシリンダは、高剛性、超横荷重耐性、高精度回転防止性能を統合し、デュアルベアリングオプションと調整可能なストロークおよび高温オプション機能を備えており、フルシーンオートメーションの昇降、停止、位置決め駆動用のSMC MGPシリーズの最もコスト効率の高い直接代替品として機能します。
