CX2シリーズ 両ロッドスライドシリンダ |低背高推力空気圧シリンダ

ブランド: SOLH by Richge Technology

製品概要と主要な構造的特徴

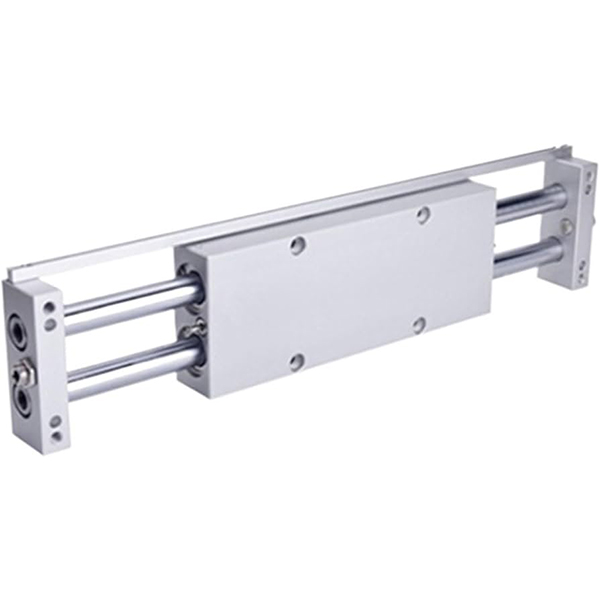

SOLH CX2シリーズは、超低背、2倍の推力出力、優れた回転精度、耐横荷重性を備えた業務用ダブルピストン両ロッドすべり軸受シリンダです。内径φ10mm、φ15mm、φ25mmをカバーし、標準ストローク25mmから200mmまでをカバーします。コンパクトな設置スペース、精密な案内、中重荷重の押し引き作業を考慮した設計で、各種精密自動ステーションに幅広く採用されています。 CXWM (油圧バッファ付きスライド ベアリング) および CXWL (油圧バッファ付きボール ベアリング) を含む拡張モデルは、高速および高衝撃の作業条件に対応します。

主な構造上の利点

• 両ロッド両推力出力：デュアルピストン・デュアルロッド一体構造の採用により、同ボアサイズのシングルロッドシリンダに比べ理論推力が2倍となり、強力な駆動力と優れた構造剛性を実現しました。 CX2の標準モデルは高精度すべり軸受のガイドを採用し、安定した直線運動を実現します。

• 超高回転防止と位置決め精度：対称ダブルロッド構造により、確実な機械的回り止め性能を実現します。回り止め精度は±0.1°(φ10)、±0.02°(φ25)に達し、優れた繰返し位置決め安定性を実現します。取付面とピストンロッド間の高精度平行加工により、耐横荷重・偏心荷重が大幅に向上しました。

• 薄型かつ柔軟な多方向取り付け：超薄型のコンパクトなボディデザインは、狭くて限られた機器スペースに完全に適応します。シリンダー本体とエンドプレートは両方とも固定設置をサポートしており、次の 2 つの作業モードが可能です。シリンダ本体は可動エンドプレートで固定 または可動シリンダ本体にエンドプレートを固定。 4面取付穴と3方向配管ポートを備え、柔軟なエア配管レイアウトで上下左右からの固定に対応します。

• スムーズな動作と長寿命： 両端ゴム緩衝材を標準装備した複動往復構造により、動作衝撃や作動音を効果的に低減します。オプションのCXWM/CXWL油圧バッファバージョンは、高速動作と低速動作の両方で優れた衝撃吸収を提供し、騒音低減とメンテナンスフリーの緩衝性能を実現します。オイルフリー設計によりクリーンな作業環境に適応し、日常のメンテナンスコストを最小限に抑えます。

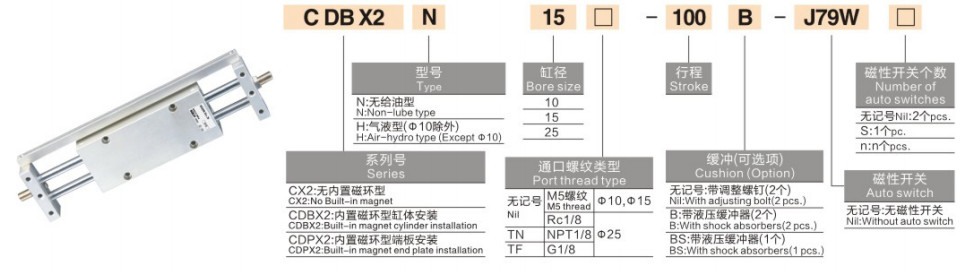

完全なモデル命名規則

モデル例: CX2N15-50 | CX225-100-M9BW

標準注文参考例

• CX210-25：ボア10mm、ストローク25mm、マグネットスイッチなしのスタンダードタイプ

• CX215-75-2S: 15mm ボア、75mm ストローク、デュアル位置検出用のデュアル磁気スイッチ

• CX2N25-100: 25mm ボア、100mm ストローク、磁気に敏感なシナリオ向けの非磁性タイプ

標準コア技術パラメータ

（標準試験条件：常温20℃、定格圧力0.5MPa）

1. 一般的な性能仕様

• 動作モード：複動形（デュアルピストン同期駆動）

• 使用圧力範囲：0.15～0.7MPa；耐圧力：1.05MPa

• 周囲温度：-10℃～60℃（氷のない従来環境）

• ピストン作動速度: 50~500mm/s (標準CX2);最大800mm/s（CXWM/CXWL高速バージョン）

• バッファモード: 両端ゴムバッファ (標準); CXWM/CXWLモデル用のオプションの油圧バッファ

• 潤滑モード：オイルフリーでメンテナンスフリー、クリーンな産業環境に適しています。

2. ダブル推力理論データ（単位：N）

3. 許容横トルクデータ（単位：N・m）

4. 製品重量データ（50mmストローク、単位：kg）

典型的なアプリケーションシナリオ

• 精密な材料転写：電子・半導体ワークの移動、パレット交換、治具の押し引きに最適です。超高回転防止精度により、高精度の位置決めおよび搬送プロセス中にゼロオフセットを保証します。

• 中重量物の吊り上げ：生産ラインのワーク昇降、金型の突き出し、ショートストロークの重負荷駆動に適しています。独自のダブルスラスト構造と強力な偏心耐荷重により、安定した力強い走行性能を実現します。

• 密閉空間オートメーションステーション：狭い隙間の機器設置、水平コンパクトレイアウト、高密度多気筒配置に最適です。薄型ボディと多方向取り付け設計により、スペースを最大限に活用できます。

• 高清浄な作業環境：オイルフリー、低発塵設計で医療、食品、電子精密機器などに適応します。オプションの磁気フリー (N タイプ) バージョンは、磁気干渉を起こすことなく、磁気に敏感なアプリケーションのシナリオに完全に適合します。

3ステップのクイック選択ガイド

1. チューブ内径の選定：実際の使用荷重に応じてチューブ内径を選定してください。理論倍推力≧実荷重×1.5を十分な安全マージンを持って確保してください。横荷重の大きい作業環境ではφ25大口径モデルを優先してください。

2. ストロークの選択: 標準ストローク範囲は 25mm ～ 200mm です。実際の移動要件に応じて選択してください。ロングストローク、高速、頻繁に衝撃を受ける作業条件には、CXWM/CXWL バッファモデルをお勧めします。

3. 機能構成の選択

￮ デュアルエンド位置検出: ストロークリミットの位置を正確に設定するには、2S デュアル磁気スイッチ構成を選択します。

￮ 高速および衝撃作業条件: CXWM (スライド ベアリング + 油圧バッファ) / CXWL (ボール ベアリング + 油圧バッファ) のアップグレード バージョンをお選びください。

￮ 磁気に敏感なシナリオ: 磁気干渉を避けるために、N タイプの非磁性シリンダーを採用します。

一文の要約

     SOLH CX2 シリーズ ダブルロッド スライドシリンダは、2 倍の推力出力、超高回転防止精度、薄型コンパクト構造、多方向取り付けの柔軟性を統合し、限られたスペースの精密自動機器に安定した信頼性の高い中重荷重駆動ソリューションを提供します。
