RMシリーズ マグネットカップリング式ロッドレスシリンダ |エアタックコンパクトガイド付ロングストロークタイプ

ブランド: SOLH by Richge Technology

RMT
RMTL

製品概要

     SOLH RM シリーズは、コンパクト、ロングストローク、ガイド付き直線駆動の要求に合わせて設計された、主流の Airtac スタイルの磁気カップリングロッドレスシリンダです。内部ピストンと外部スライドテーブル間に非接触磁気同期伝達を採用し、完全密閉構造により完全漏れゼロ、発塵ゼロを実現しました。基本形、ガイド付ロッド形など4機種をラインナップし、内径はφ10～φ40mm、最大ストロークは2000mmとなります。内蔵ガイド、幅広い温度適応性、高いコストパフォーマンスを特徴とするこの製品は、ロングストロークのリニアトランスファーやクリーンスペースの自動化シナリオに最適であり、SMC CY1/CY3 シリーズの国内での推奨代替品として機能します。

コアモデルの分類と構造的特徴

1. RMファミリーモデルの完全な分類

• RMSベーシックタイプ: ガイドシステムを内蔵しない超ミニマルな構造。取り付けには外部サポートブラケットとリニアガイドレールが必要です。コストが最も低く、ガイド構造が予約されている予算重視のプロジェクトに最適です。

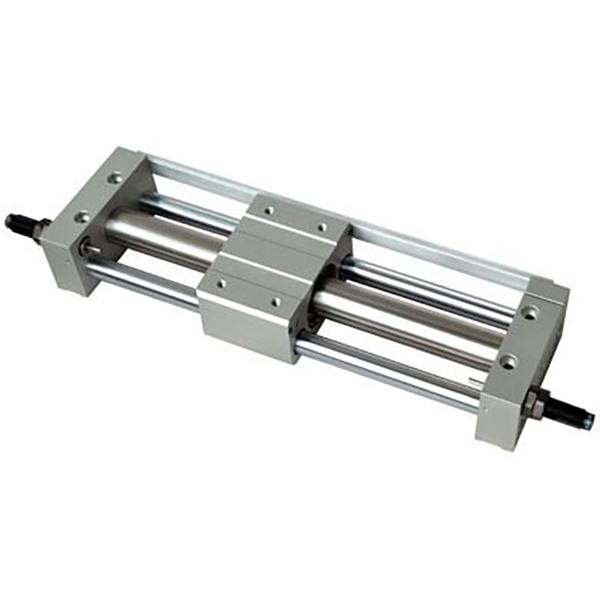

• RMT標準ガイド付タイプ: デュアルガイドロッドと滑り軸受を装備し、統合されたガイド機能を実現します。外部ガイド レールなしで横方向および偏心荷重に耐えることができるため、従来の作業条件でも簡単かつ迅速に設置できます。

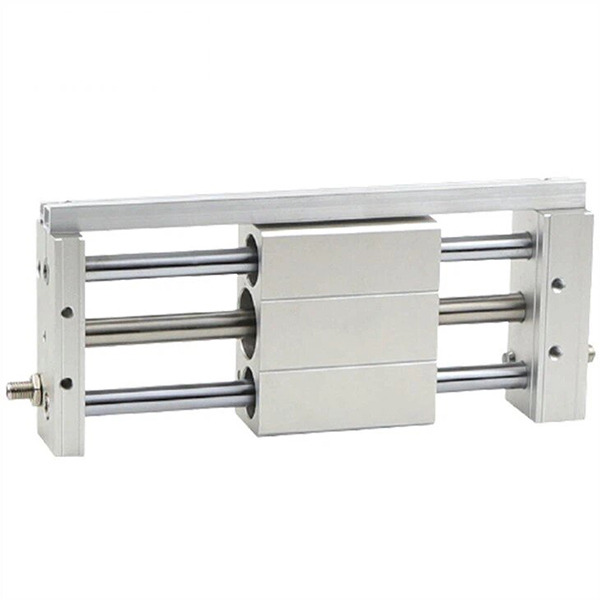

• RMTL 精密ガイド付タイプ：延長された高精度ガイドロッドと高剛性ベアリングの採用により、直動精度が向上します。繰り返し位置決め精度は±0.1mmに達し、高精度ストローク位置決めや微小距離搬送の要求に応えます。

• RMH 高荷重スライドタイプ：強化スライドレールと高強度ガイドロッド構造を最適化し、耐荷重性とたわみ防止性能に優れています。重荷重および高安定性の操作シナリオ向けに、スタンドアロンのスライドテーブルとして直接使用できます。

2. 主要な構造的利点

• 磁気カップリング駆動と漏れゼロのクリーン性能：内蔵の高強度磁気アレイにより、非機械的な同期伝送を実現します。完全密閉シリンダーバレルは内部の空気回路を外部環境から完全に隔離し、空気漏れゼロと無塵運転を実現します。食品、電子機器、医療のクリーンワークショップ用途の衛生基準に完全に準拠しています。

• ロッドレスコンパクト設計＆省スペース：ピストンロッドの突き出しがない構造のため、従来のタイロッドシリンダに比べ取付スペースを50％削減します。最大2000mmのロングストローク条件下でもたわむことなく安定した直線動作を維持し、装置のコンパクト設計を強力にサポートします。

• 隔離防塵構造と長寿命化：ピストン室とスライドテーブルは完全に隔離されており、外部からのゴミ、塵、不純物のシリンダ内部への侵入を防ぎます。最適化された耐摩耗リングと防塵リングの組み合わせにより、摩擦損失が効果的に低減され、全体的な耐用年数が延長されます。

• 一体型デュアルガイドロッド設計 (RMT/RMTL/RMH)：自己完結型のガイド構造により、外部スライドレールが不要です。横力や偏心荷重の干渉に効果的に抵抗し、スムーズで安定した往復運動を実現し、設置効率を高めます。

• 安定した動作を実現するマルチバッファ構成：標準の固定両端ゴムバッファが動作衝撃を吸収し、運転音を低減します。オプションの調整可能なバッファと油圧バッファにより、高速周期運動時の強い衝撃を回避し、最高速度 500mm/s での安定した動作をサポートします。

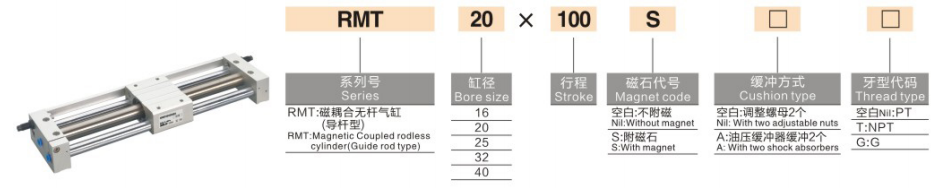

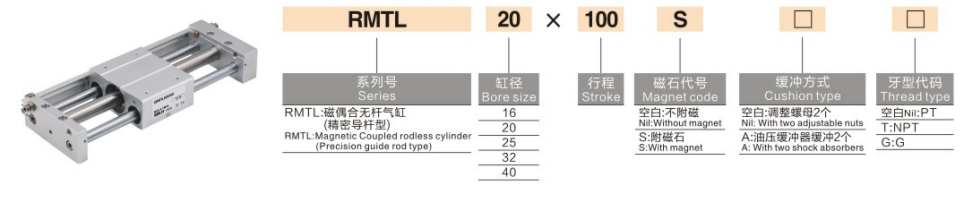

完全なモデルコーディングルール

1.モデル例: RMT20-500 | RMS16-300-S

2.標準注文参考例

• RMS16-300：ボア16mm、ストローク300mm、ベーシックノンガイドタイプ、マグネットスイッチなし

• RMT20-500-S：ボア20mm、ストローク500mm、標準ガイドタイプ、マグネット付属

• RMTL25-800：ボア25mm、ストローク800mm、高精度ガイド付タイプ

主要技術仕様（20℃標準条件）

1.基本的な一般仕様

• 動作モード：複動形マグネットカップリング非接触同期伝動

• 作動流体：ろ過済み圧縮空気（ろ過40μm、オイルフリー運転可能）

• 周囲温度: -20℃~70℃ (超広温度工業グレード)

• 使用圧力範囲：0.15～0.7MPa；耐圧力：1.0MPa

• 標準動作速度: 50~500mm/s

• バッファモード：標準の両端固定ゴムバッファ。オプションの調整可能なバッファー/油圧バッファー

• 磁気保持力：55～1400N（ボアサイズに応じて徐々に大きくなります）

2. 主要性能パラメータ表（@0.5MPa）

コア構成と選択のガイドライン

1. 荷重と推力によるチューブ内径の選定

• φ10～φ16（超軽量）: 荷重 2kg 以下に適しており、小型電子オートメーション機器のショートストローク精密部品搬送および微細位置決め作業に特化しています。

• φ20～φ25（一般軽荷重）: 軽荷重4~6kgに対応しており、一般自動生産ラインにおける従来のロングストロークの押し引き作業(≤1000mm)に最適です。

• φ32～φ40（中量）: 10~16kgの中荷重シナリオに適用可能で、包装および物流自動化装置におけるロングストロークのマテリアルハンドリングや高頻度の周期的な作業条件に完全に適合します。

2. モデルとガイドシステムの選択

• RMSベーシックタイプ: ガイドを内蔵しない超低コストのソリューション。予算重視のプロジェクトや、両端ブラケットの固定が必要な、外部リニア ガイド レールがあらかじめ取り付けられている装置に適しています。

• RMT標準ガイド付タイプ：ベアリングガイドを内蔵したオールインワンデュアルガイドロッド設計。外部のガイドアクセサリなしで従来の横方向の荷重に耐えることができ、取り付けが簡単で、標準的な作業条件に幅広く適応できるのが特徴です。

• RMTL 精密ガイド付タイプ：延長された高精度ガイドロッドにより直線運動の安定性が最適化され、最大±0.1mmの繰り返し位置決め精度を実現します。正確な位置決め、正確な組み立て、および高い線形要求のシナリオに最適な選択肢です。

• RMH 高荷重スライドタイプ：強化スライドレールと高強度ガイドロッド構造により、たわみ防止性能と耐荷重性が大幅に向上しました。独立したスライドテーブルの代わりに、高負荷のロングストローク駆動作業を完了することができます。

3. 環境と機能構成の選択

• クリーン環境への応用: 漏れがなく、塵のない非接触磁気伝送により、二次汚染を回避します。 RMT および RMTL セルフガイド モデルは、食品、医療、電子クリーン ワークショップでの長期安定した運用に適しています。

• 高速作業環境の向上：外部油圧バッファを装備し、端部衝撃を排除し、高頻度サイクリック生産ラインの最大500mm/sまでの高速連続運転を安定してサポートします。

• 正確な位置フィードバック：D-M9シリーズ磁気スイッチと互換性のある-S磁気装備構成を追加し、多点ストローク位置決めと自動リンケージ制御のためのリアルタイム電気信号フィードバックを実現します。

典型的な産業用途のシナリオ

• クリーンルーム電子材料搬送：無塵、無公害の磁気結合構造は、半導体やLCDの無塵作業場での長距離マテリアルハンドリングに広く使用されており、クリーンな生産環境を効果的に保護します。

• 食品および医薬品の包装ラインの置き換え: セルフガイド型の統合設計により、設置と日常のメンテナンスが簡素化され、衛生的で信頼性の高いパフォーマンスで軽中量包装機器のロングストロークのワークピースの押し引き要求に完全に対応します。

• 自動化された機器のドアとシールドの制御：ロッドレスのコンパクト構造により設置スペースを50％削減し、ストロークの長い機器の保護扉、防塵シールド、安全カバーなどの安定した開閉駆動に最適です。

• ロングストローク組立ラインの高精度位置決め: RMTL 高精度ガイド付きモデルは、優れた直線性と繰り返し位置決め精度を保証し、生産ラインの 1 ～ 2m の超長距離精密位置決めと周期搬送の要件を満たします。

• コンパクトな設備刷新＆省スペース化: ロングストローク (>500mm) シナリオにおける従来のタイロッドシリンダの理想的な代替品として機能し、装置レイアウトを大幅に最適化し、コンパクトな自動装置設計を実現します。

RM シリーズと CY1 / CY3 シリーズのコアパラメータの比較

3ステップのクイック選択ガイド

1. チューブ内径の確認：実際の負荷質量に基づいて安全率≧2で必要推力を算出します。推奨ルール：2kg以下→φ16。 4～6kg→φ25; 10～16kg→φ40。

2. 型式の確認: 超低予算の場合は RMS を選択してください。標準的な一般労働条件の RMT。高精度の測位要求に対応する RMTL。 RMH は重荷重およびたわみ防止シナリオ向けです。

3. ストローク仕様の確認: 従来使用の場合は標準ストローク 50~1000mm を選択してください。オプションで中長距離走行ニーズに対応する最大2000mmまでの延長ストロークも選択可能。

一文の要約

     SOLH RM シリーズ Airtac スタイル磁気カップリングロッドレスシリンダは、多様な自己案内構造、超広範な温度適応性、ゼロ漏れのクリーン性能を統合しており、中予算の自動化装置向けのコストパフォーマンスの高い国産ロングストローク直線駆動ソリューションとして機能します。
