MGGシリーズ 高耐久ロングストロークガイド用ロッドシリンダ |超高剛性空気圧シリンダ

ブランド: SOLH by Richge Technology

製品概要と主要な構造的特徴

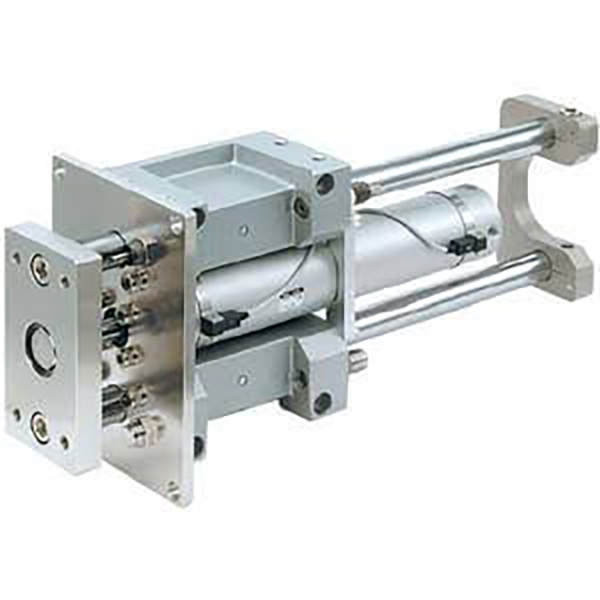

     SOLH MGGシリーズは、丸形シリンダチューブ＋外部二重ガイドロッド構造を採用したプロ用高耐久ロングストロークガイドロッドシリンダです。超高剛性、耐横荷重性、安定したロングトラベル動作、高精度の回り止め性能を追求したシリーズで、内径φ20mmからφ100mmまでをカバーし、MGGMカーボンアロイ滑り軸受タイプとMGGL高精度玉軸受タイプの2機種をラインナップしています。ロングストローク、重荷重、高衝撃、偏心作業条件向けに特別に設計されており、自動昇降ステーション、移動ステーション、停止ステーション、押しステーションに広く適用されています。

主な構造上の利点

• 超高剛性ヘビーデューティ構造：MGGシリーズは肉厚丸形シリンダチューブとワイドスパン設計の大径外部デュアルガイドロッドを採用し、業界トップクラスの耐屈曲性、耐ねじれ性、耐横力性を実現しています。側面耐荷重が通常シリンダの3倍以上に達し、ロングストローク時のたわみゼロ、重荷重時のオフセットゼロを実現します。

• 業界トップクラスのロングストローク性能：フルシリーズはMGP、MGQシリーズのストローク限界を大きく上回る標準最大ストローク1300mmに対応しています。長距離の材料搬送、高移動量のプラットフォームの持ち上げ、および延長された直線駆動シナリオに完全に適応します。

• あらゆるシナリオに対応するデュアルベアリング構成

￮ MGGM（すべり軸受）: カーボンアロイ製スライドブッシュを装備しており、耐横荷重、耐衝撃性、耐摩耗性に優れており、重荷重、粉塵、衝撃の多い過酷な作業条件での第一選択肢として機能します。

￮ MGGL（ボールベアリング）：高精度リニアボールベアリングの採用により、超低摩擦、超滑らかなストローク動作、安定した高周波サイクルを実現し、ロングストロークの精密位置決めや高速往復運動に最適です。

• 油圧バッファを標準内蔵：MGGシリーズは従来のゴム製バッファシリンダと異なり、両端内蔵油圧バッファを標準装備しています。ロングストローク、高速動作で発生する大きな衝撃エネルギーを効率よく吸収し、衝突音をなくし、衝撃ダメージから装置やワークを守ります。

• 超高回転防止精度：±0.02°～±0.07°の優れた回り止め精度を実現し、内径を大きくすることで高精度を実現します。 φ100mmモデルは±0.02°の最高精度に達し、極めて安定した信頼性の高い繰り返し位置決めを保証します。

• モジュール式の低メンテナンス設計：シリンダボディとガイドフレームが独立したモジュール構造を採用しており、シリンダチューブとピストン部品を別々に交換できるため、後のメンテナンスコストを大幅に削減できます。多方向磁気スイッチの溝により、柔軟な位置検出設置をサポートします。

完全なモデル命名規則

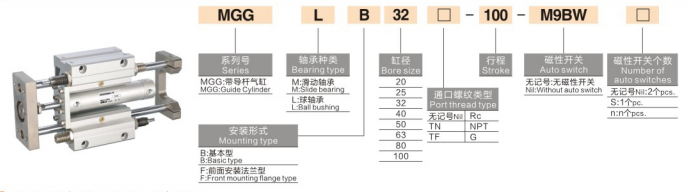

モデル例: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

標準注文参考例

• MGGM40-300S：ボア40mm、ロングストローク300mm、マグネット内蔵すべり軸受タイプ

• MGGL25-200J-30S：ボア25mm、標準ストローク200mm、調整ストローク30mm、精密ボールベアリングタイプ

• MGGM63-400F-XB6：ボア63mm、ストローク400mm、フランジ取付、耐高温高耐久シリンダ

標準コア技術パラメータ

（標準試験条件：常温20℃、定格圧力0.5MPa）

1. 一般的なパフォーマンスパラメータ

• 使用圧力範囲：0.1～1.0MPa；耐圧力：1.5MPa

• 周囲温度: -10℃~60℃ (氷のない従来の環境); -10℃～150℃（-XB6高温版）

• ピストン作動速度: 50~1000mm/s、特にロングストローク高速動作に最適化

• バッファモード：強力な衝撃エネルギー吸収を備えた標準的な両端油圧緩衝器

• 潤滑モード：オイルフリーでメンテナンスフリー、様々な産業環境に適しています。

2.理論推力データ（@0.5MPa、単位：N）

3. 製品重量データ（100mmストローク、単位：kg）

MGGM と MGGL コア選択の比較

取り付け方法と一般的なアプリケーションシナリオ

1. デュアル取り付けオプション

• 基本タイプ(B): 底面と側面に直接固定するためのネジ穴があらかじめ用意されています。組立・分解が簡単で、従来の横置き・縦置きの機器レイアウトにも適しています。

• フランジタイプ(F): フロントフランジ取り付け構造。垂直下向きの押し、引っ張り、吊り荷作業条件に特化して設計されており、安定した耐荷重を保証します。

2. 主要な産業用途

• ロングストローク昇降プラットフォーム：機器昇降および作業台の垂直駆動、最大1300mmの超ロングストロークをサポートし、フルストロークの重荷重下でもたわみゼロの安定性を維持します。

• 頑丈なコンベヤー翻訳: ワークの移動、パレットの搬送、長距離の材料の押し込み。優れた耐偏心・耐オフセット性能により安定した作動精度を実現します。

• 高衝撃停止ステーション: 生産ラインのワークの停止、位置決め、衝撃制限。標準の油圧バッファは瞬間的な衝撃運動エネルギーを完全に吸収し、機器を保護します。

• 一般自動化 重負荷運転：治具の吊り上げ、重量物突き出し、偏心荷重の打ち込み。従来のスプリットシリンダーと重いガイドポストの組み合わせを置き換えて、機械構造を簡素化し、システムの安定性を向上させます。

MGG、MGP、MGQ コアの違いの比較 (キー選択ガイド)

3ステップのクイック選択ガイド

1. チューブ内径の選定：実際の使用荷重に応じてチューブ内径を選定してください。理論推力≧実際の負荷×1.5を維持してください。ロッドのたるみや位置ずれを防ぐため、ロングストロークの作業条件でも80％の安全マージンを確保しています。

2. ベアリングの種類の選択: 重荷重、粉塵の多い、衝撃の大きいシナリオには MGGM スライド ベアリングを選択してください。精密なロングストローク位置決めと高頻度の周期運動を実現するには、MGGL ボール ベアリングを選択してください。

3. 機能構成の選択

￮ 超ロングストロークの需要: MGG シリーズを優先 (最大 1300mm ストローク、MGP/MGQ の能力を超える)

￮ 位置検出要求：S磁石構成＋多方向磁気スイッチ搭載

￮ 高温環境：耐高温オプション-XB6を選択（-10℃～150℃）

一文の要約

     SOLH MGG シリーズ高耐久ロングストロークガイドロッドシリンダは、最大の剛性、極度の耐衝撃性、業界トップクラスの 1300mm ロングストローク安定性を備え、標準油圧バッファと超高回転防止精度を備えており、重荷重、長距離移動、高衝撃の自動運転ステーションに最適なソリューションとなります。
